Installation de l'afficheur Comptant/Crédit 11
5.4 Accès aux composants internes
La porte des afficheurs Comptant/Crédit est fermée par une vis (deux vis pour les portes d'afficheurs 2H).
1. Utilisez un tournevis cruciforme pour desserrer la vis.
2. Ouvrez la porte à l'aide de la poignée fixée à la façade de l'afficheur.
3. La prise d'alimentation est reliée à l'intérieur du boitier à la couche arrière de l'afficheur, comme
indiqué en Figure 23, et son emplacement varie selon la taille de l'afficheur.
5.5 Mise à la terre
Comme les afficheurs Fuelight, les afficheurs Comptant/Crédit ne nécessitent pas d'électrode locale de
mise à la terre.
5.6 Installation de l'alimentation
Installez les afficheurs Daktronics Comptant/
Crédit à l'aide des conducteurs de ligne, « ground »
et neutre fournis. Pour ce type d'installation,
le circuit d'alimentation doit comporter un
conducteur de mise à la terre isolé. Ne connectez
pas le neutre avec le « ground » au coupe-circuit ou
à l'afficheur car cela violerait les normes électriques
et annulerait la garantie. Utilisez un coupe-circuit
de telle sorte que toutes les lignes non mises à la
terre puissent être déconnectées.
Pour raccorder l'alimentation à l'afficheur :
1. Acheminez le cordon d'alimentation à l'intérieur de l'afficheur Comptant/Crédit et raccordez-le aux
câbles 120 VCA.
2. Utilisez des serre-fils ou autre matériel approprié pour raccorder les câbles d'alimentation au faisceau
d'alimentation, comme indiqué en Figure 24.
3. Raccordez le câble de « ground » de la source d'alimentation à la barre de mise à la terre, comme
indiqué en Figure 24.
Remarque : Assurez-vous que le câble de terre de la source d'alimentation est raccordé à la barre de
mise à la terre.
EARTH
GROUND
SERIAL # LABEL A
LABEL B LABEL C

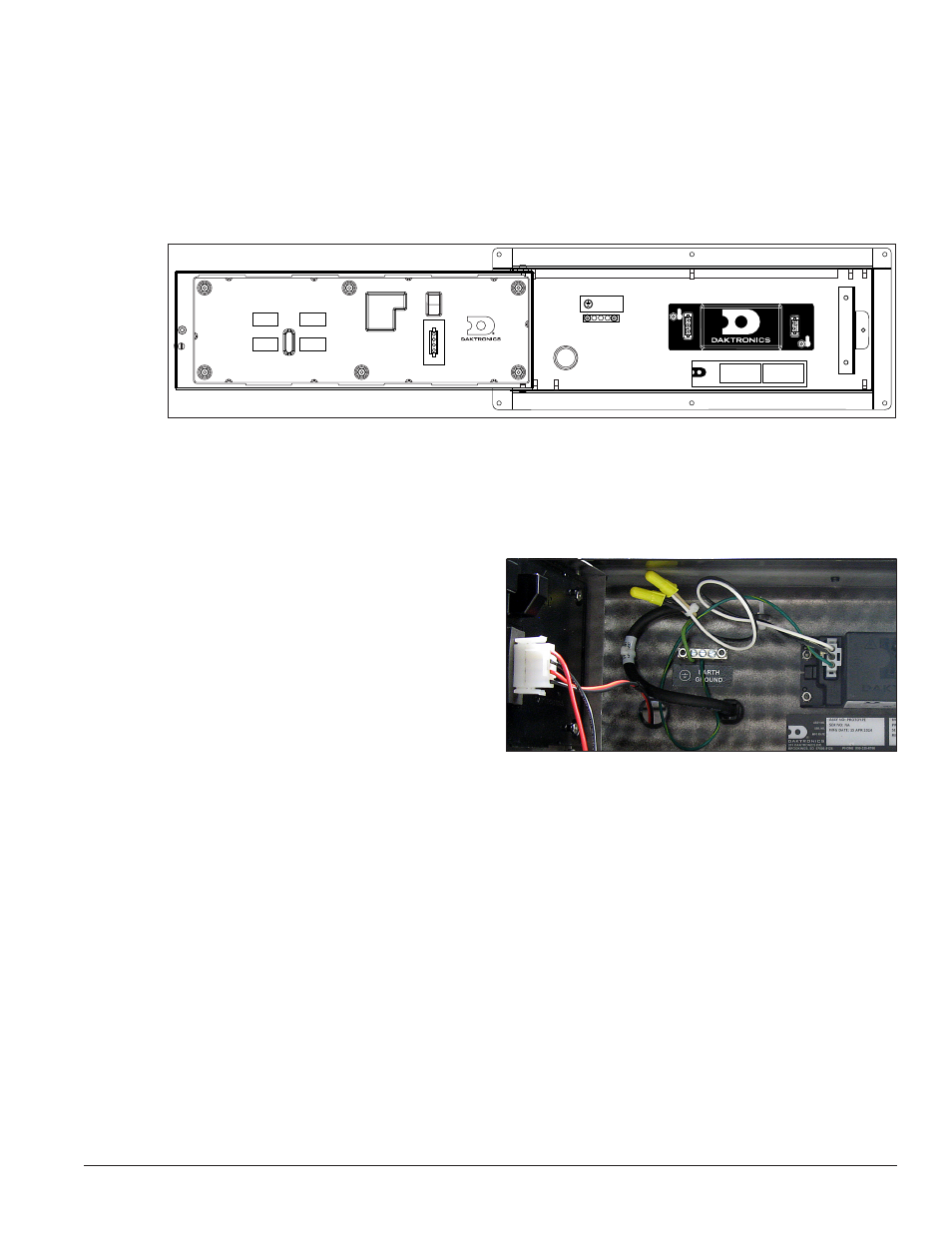

Figure 23: Emplacements des composants internes
Figure 24: Raccordement de l'alimentation
