Façade 1, Façade 2 – Daktronics FuelightMC Séries FL-3000 et FL-4500 Afficheur de prix d'essence et afficheur comptant/crédit Manuel d'utilisation
Page 14
8
Interconnexions de l'afficheur
3. Placez l'écrou 6-32 sur le goujon et serrez-le avec un tourne-écrou
5
/
16
", comme indiqué en
4. Acheminez le câble ligne-à-ligne fourni depuis le
connecteur de pilote hôte J9 vers le pilote client de
l'afficheur suivant, en le raccordant au connecteur J10,
comme indiqué en
5. Faites passer le câble par les entrées défonçables
situées sur la cloison arrière de l'afficheur et assurez-
vous d'utiliser les bagues de câbles fournies qui
s'enclenchent en bonne position.
6. Répétez l'opération jusqu'à ce que tous les afficheurs
soient connectés.
Remarque : Ne reconnectez pas le dernier pilote
d'afficheur à l'hôte.
Remarques importantes :
• Acheminez les câbles à au moins 15 cm (6 po) de
toutes sources d'interférences telles que les ballasts, les
ampoules à fluorescence, les sources d'alimentations,
tous types de moteurs, etc.
• Tirez la longueur de câble en trop dans le boitier de l'afficheur, enroulez-la, attachez-la avec un serre-
câbles, et rangez-la avec soin dans le boitier de l'afficheur.

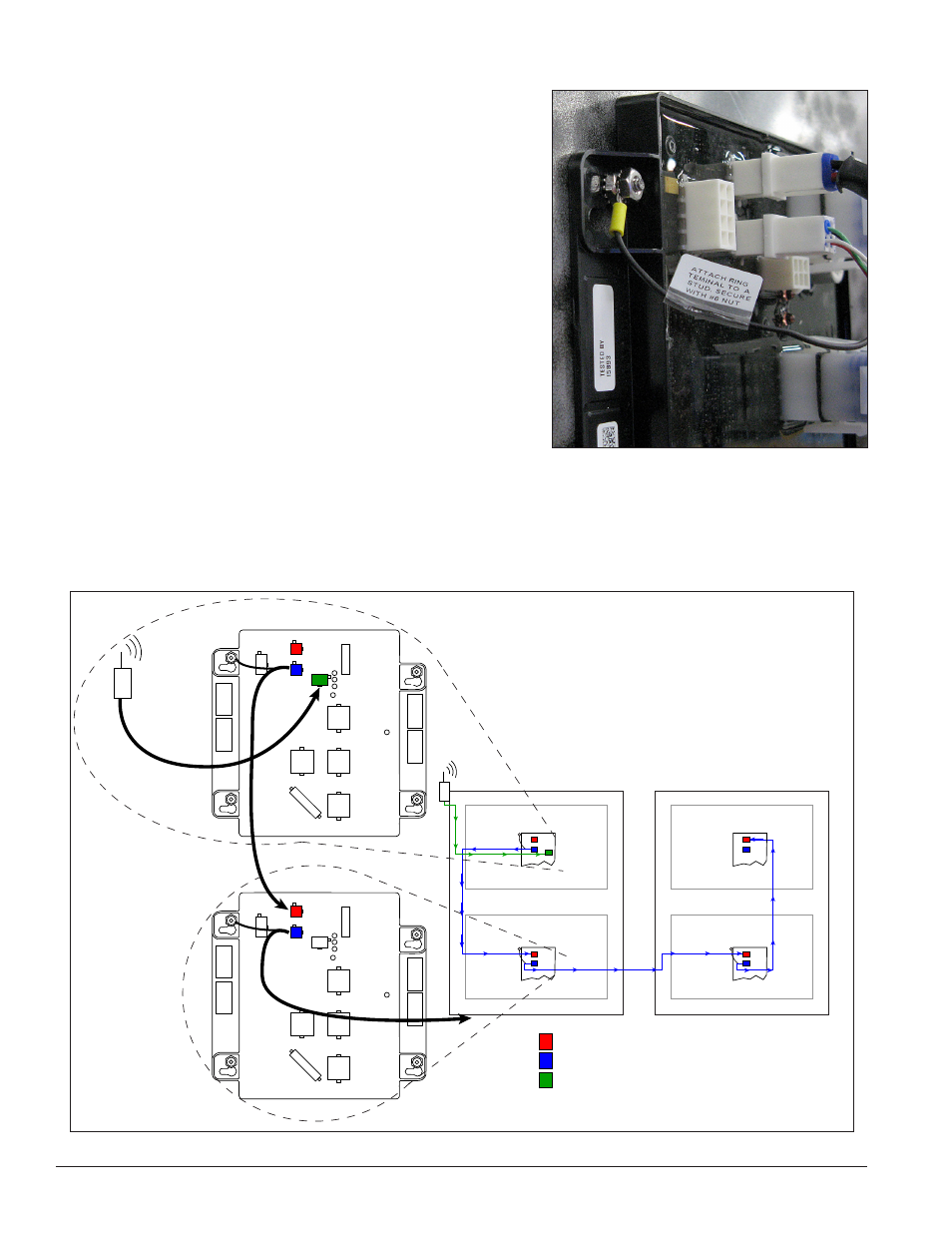

Figure 11: Conducteur de drainage installé
Façade 1
Prix 1
Prix 2
Pilote hôte – Comm lié
Façade 2
Prix 1
Prix 2
J10 – Entrée de ligne
J9 – Sortie de ligne
J16 – Port de comm
J10
J9
J16
LINE TO LINE
COMM
PORT
J10
J9
Figure 12: Installation du câble ligne-à-ligne
