1
Section 1 : Introduction
Ce manuel donne les informations nécessaires pour installer et entretenir un afficheur GalaxyPro MD série GP3.
Veuillez lire et comprendre toutes les étapes de ce guide avant de commencer le processus d’installation.
Pour une installation sans problème, suivre dans l’ordre les étapes décrites dans ce manuel. Contacter
l’assistance technique de Daktronics pour toutes questions avant ou pendant le processus d’installation.
1.1 Limitation de responsabilité
La garantie usine sera annulée si :
• L’afficheur n’est pas installé selon les étapes décrites dans ce manuel
• L’entretien électrique approprié n’est pas fourni ou l’afficheur n’est pas correctement mis
à la terre
• Des modifications non autorisées sont apportées à l’afficheur, au boitier de l’afficheur ou
au système de commande
Voir l’ Annexe B à la fin de ce manuel pour la garantie et la limitation de responsabilité complètes
de Daktronics.
1.2 Pour nous joindre
Pour obtenir de l’aide avant, pendant ou après l’installation de l’afficheur, veuillez contacter
l’assistance technique de Daktronics : 800-DAKTRONICS (800-325-8766).
1.3 Guide des numéros de modèle
Les numéros de modèle GalaxyPro MD GP3 sont définis comme suit :
GP3-RxC-M-RGB-F
GP3
= Afficheur GalaxyPro MD extérieur
A = Nombre de lignes de pixels
C = Nombre de colonnes de pixels
M = Résolution en millimètres
RGB = Couleur de DEL : R (rouge), V (vert), B (bleu)
D = Configuration de la face : SF – Face Simple ou 2 V – Primaire / Miroir

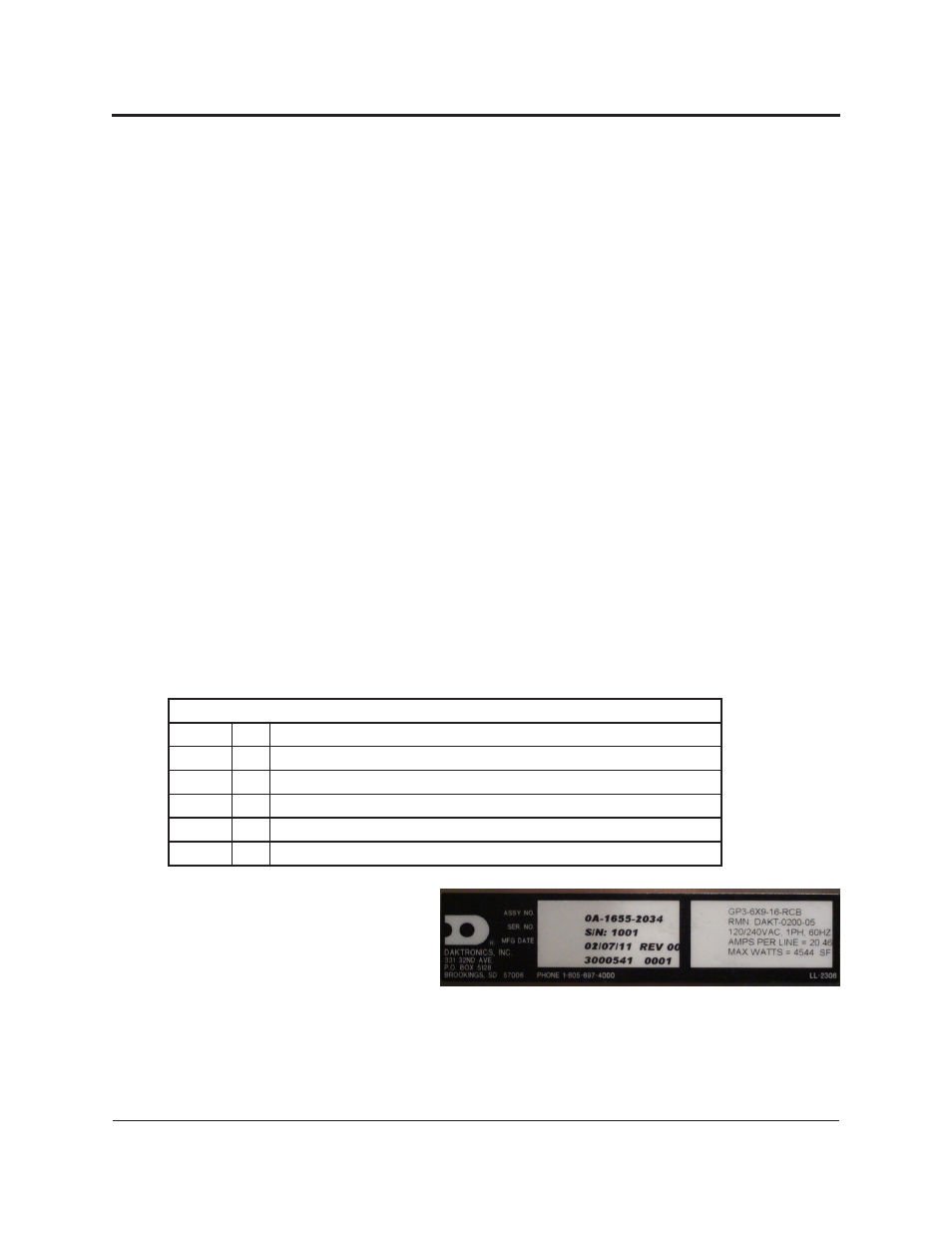

La Figure 1 montre une étiquette
à l’arrière de l’afficheur où le
numéro de modèle et les besoins en
alimentation sont indiqués.
Les afficheurs sont soit à simple face
(SF) ou à deux vues (2V). Dans les
unités de 2V, le premier afficheur est appelé le primaire et le second est appelé le miroir. Lorsque
le second afficheur est monté à plus de 15 pieds (4,5 m) de l’afficheur principal, deux afficheurs
primaires sont utilisés.
Figure 1 : Étiquette de l’afficheur
