27 Dépannage de l’afficheur
11.2 Diagnostics du lecteur
Le DMP-4060 est le lecteur de
l’afficheur GalaxyPro MD GP3.
Le lecteur est situé dans une
enceinte de protection dans
la partie inférieure gauche de
l’afficheur. Le lecteur reçoit le
signal entrant depuis l’ordinateur
de contrôle et achemine ce signal
vers le routeur ProLink (RPL).
Le lecteur comporte plusieurs
DEL qui peuvent être utiles lors
du dépannage d’un problème
de communication. La Figure 24
explique ces DEL.
11.3 Diagnostics du RPL
Le routeur ProLink (RPL)
reçoit un signal du lecteur de
l’afficheur, lequel le transfère aux
modules par des câbles SATA.
Les afficheurs GalaxyPro MD GP3
sont équipés d’un chemin de
signal redondant, ce qui signifie
que deux câbles SATA sont
connectés à chaque module.
Si l’un des deux câbles SATA
devient défectueux, le module
continue à recevoir des données à partir de l’autre câble SATA et l’afficheur continue de
fonctionner normalement.
Auto-test du RPL
Lorsqu’il est mis en mode d’autotest, le RPL
effectue une série de tests afin de vérifier
le bon fonctionnement et affiche un état
réussite/échec sur l’afficheur à 7 segments.
Pour mettre le RPL en mode auto-test,
mettre un câble SATA en boucle entre les
ports A et B. Ensuite, prendre un câble de
fibre et connecter les ports de fibre optique
ensemble, tel qu’illustré à la Figure 25. Une
fois que les câbles sont branchés, éteindre
puis rallumer le RPL et il démarrera,
en mode auto-test. Voici un tableau de
quelques messages possibles. Contacter
l’assistance technique de Daktronics pour
plus d’informations ou des questions.
1 2
3
4
5
678
C
D
EF
9A
B
0

1 2
3
4
5
678
C
D
EF
9A
B
0

INDICATEURS
RUN-Clignote
pendant le
fonctionnement
ETH0 1 000 Mo
ETH0 100 Mo
ETH0 10 Mo
ETH0-Marche
Duplex intégral
ETH1 1 000 Mo
ETH1 100 Mo
ETH1 10 Mo
ETH1-Marche
Duplex intégral
ETHERNET
Le lien du
matériel clignote
pendant la
communication TX.
Clignote
pendant la
communication RX.

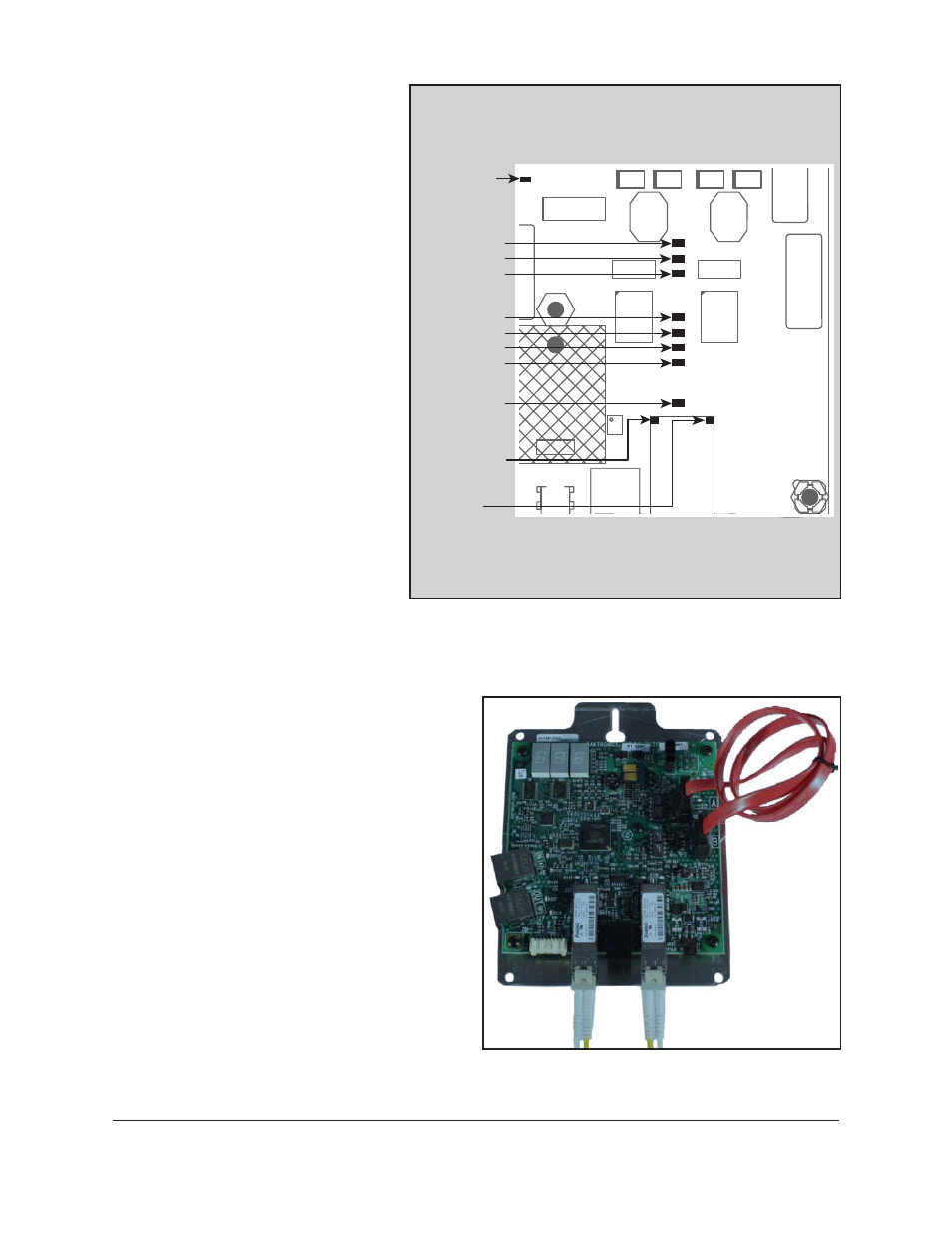

Figure 24 : DEL de diagnostic du contrôleur
Figure 25 : Configuration de l’auto-test du RPL
