Manuel d'utilisation Cybex
28

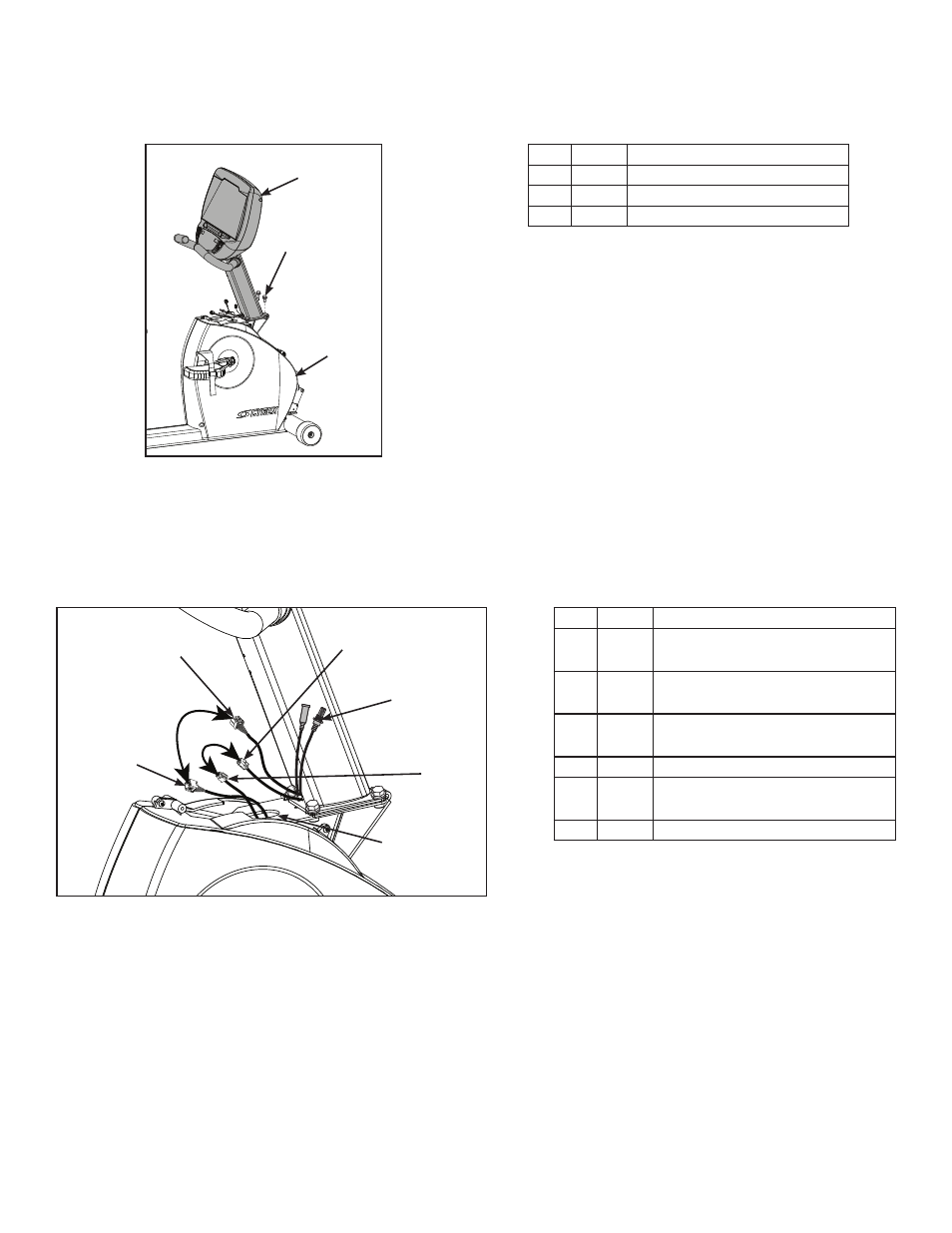

2. Placez l'ensemble de la console dans la bonne position sur le socle en le coulissant en
position sur les deux vis de montage.
2
3
1
Item Description
1 Ensemble de la console
2 13 Vis (4)
3 Socle
3. Montez les deux autres vis à la main.
4. Fixez solidement les quatre vis à l'aide d'une clé à douille de 1/2 po.
5. Branchez le connecteur du câble d'affichage supérieur dans le connecteur du câble d'affichage
inférieur. Assurez-vous que les connecteurs du câble s'encastrent et sont solidement serrés.
1
3
6
4
2
5
Item Description
1 Connecteur d’affichage
supérieur
2 Connecteur d’affichage
inférieur
3 Connecteur de fréquence
cardiaque supérieur
4 Câbles A/V (en option)
5 Connecteur de fréquence
cardiaque inférieur
6 Orifice supérieur du cadre
6. Branchez le connecteur de fréquence cardiaque supérieur dans le connecteur de fréquence
cardiaque inférieur.
7. Rentrez chacun des connecteurs de câble dans l'orifice supérieur du cadre. Évitez de pincer
ou d'endommager les câbles lors de l'assemblage.
