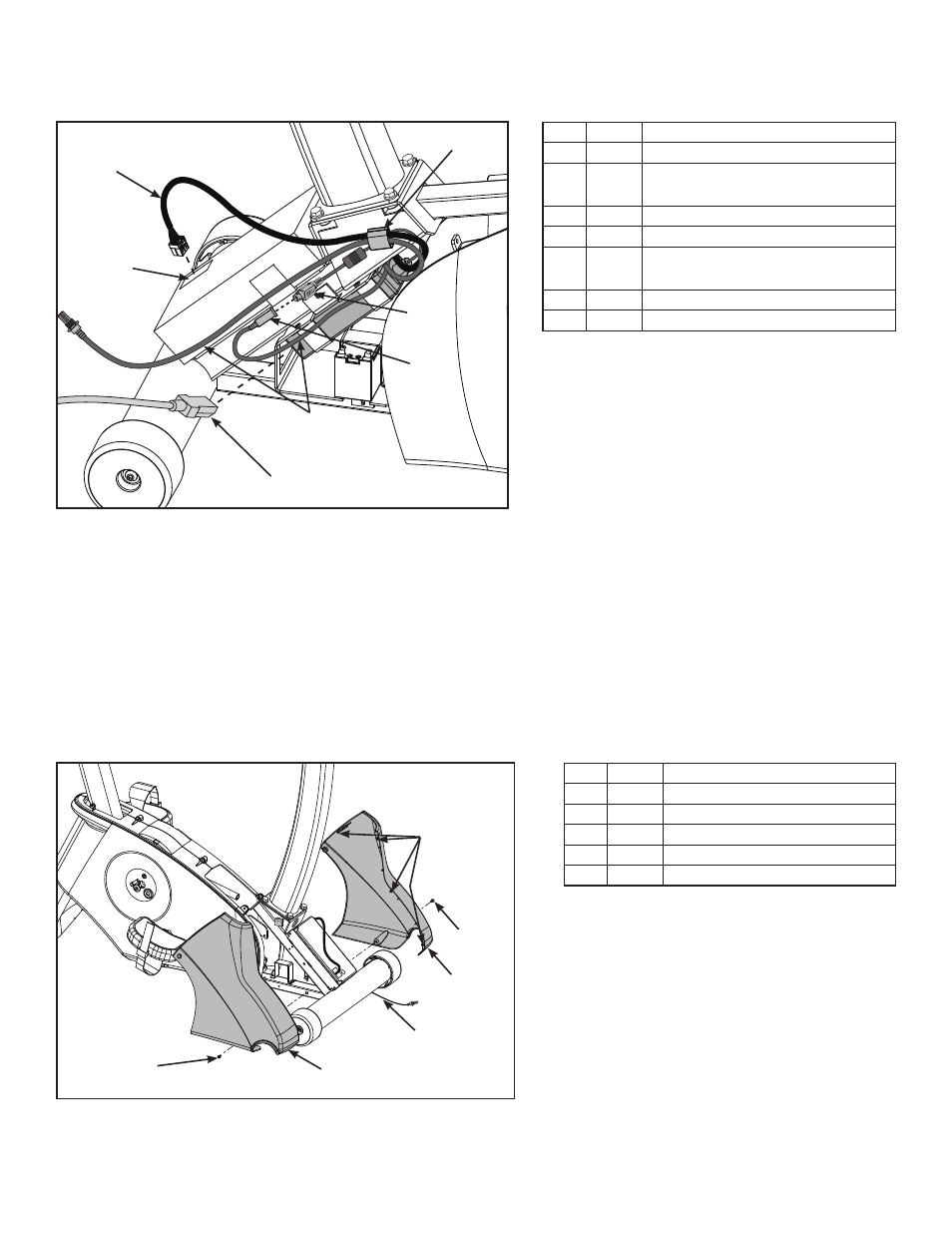

6. Acheminez les câbles à travers le clip gris disponible sur le contrôleur.
2
3
7
4
5
1
6
Item Description
1 Câble d’affichage
2 Connecteur du câble
d’affichage
3 Clip gris
4 Sortie d’alimentation
5 Connecteur DIN du câble de
console
6 Câbles A/V (en option)
7 11 Cordon d’alimentation
7. Branchez le câble d'affichage dans le connecteur du câble d'affichage sur le pupitre de
commande inférieur. Assurez-vous que le connecteur du câble est solidement fixé.
8. Branchez le connecteur DIN du câble de la console à la sortie d’alimentation. Assurez-vous
que les deux connecteurs s’emboîtent fermement et ne peuvent pas être séparés sans tirer
sur le manchon.
Installez les couvercles avant
1. Installez le couvercle avant gauche à l'aide d'une vis en vous servant d'un tournevis
cruciforme.
2
5
4
3
2
1
Item Description
1 Connecteurs en plastique
2 14 Vis
3 Couvercle avant gauche
4 Câbles A/V (en option)
5 Couvercle avant droit
2. Acheminez les câbles A/V en option à travers les couvercles avant vers l'avant de l'appareil.
Évitez de pincer ou d'endommager les câbles lors de l'assemblage.
