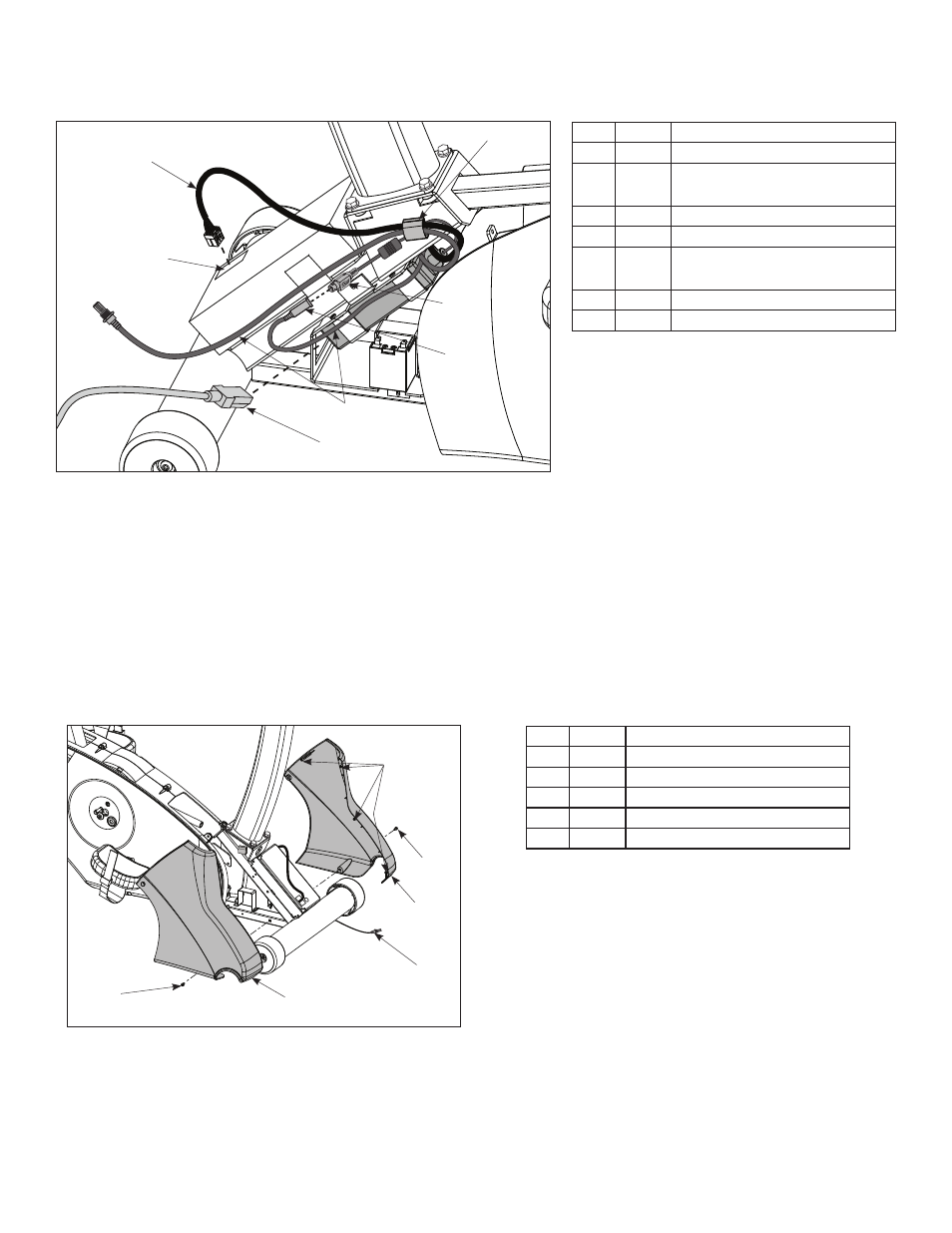

6. Acheminez les câbles à travers le clip gris disponible sur le contrôleur.
2
3
7
4
5
1
6
Item Description
1 Câble d’affichage
2 Connecteur du câble
d’affichage
3 Clip gris
4 Sortie d’alimentation
5 Connecteur DIN du câble
de console
6 Câbles A/V (en option)
7 11 Cordon d’alimentation
7. Branchez le câble d'affichage dans le connecteur du câble d'affichage sur le pupitre de
commande inférieur. Assurez-vous que le connecteur du câble est solidement fixé.
8. Branchez le connecteur DIN du câble de la console à la sortie d’alimentation. Assurez-vous
que les deux connecteurs s’emboîtent fermement et ne peuvent pas être séparés sans tirer
sur le manchon.
Installez les couvercles avant.
1. Installez le couvercle avant gauche à l'aide d'une vis en vous servant d'un tournevis
cruciforme.
2
5
4
3
2
1
Item Description
1 Connecteurs en plastique
2 14 Vis (2)
3 Couvercle avant gauche
4 Câbles A/V (en option)
5 Couvercle avant droit
2. Acheminez les câbles A/V en option à travers les couvercles avant vers l'avant de l'appareil.
Évitez de pincer ou d'endommager les câbles lors de l'assemblage.
En plus des vis de montage, quatre connecteurs en plastique sont disponibles et maintiennent
les couvercles avant ensemble. Assurez-vous que tous les quatre connecteurs en plastique sont
correctement insérés dans chaque couvercle.
