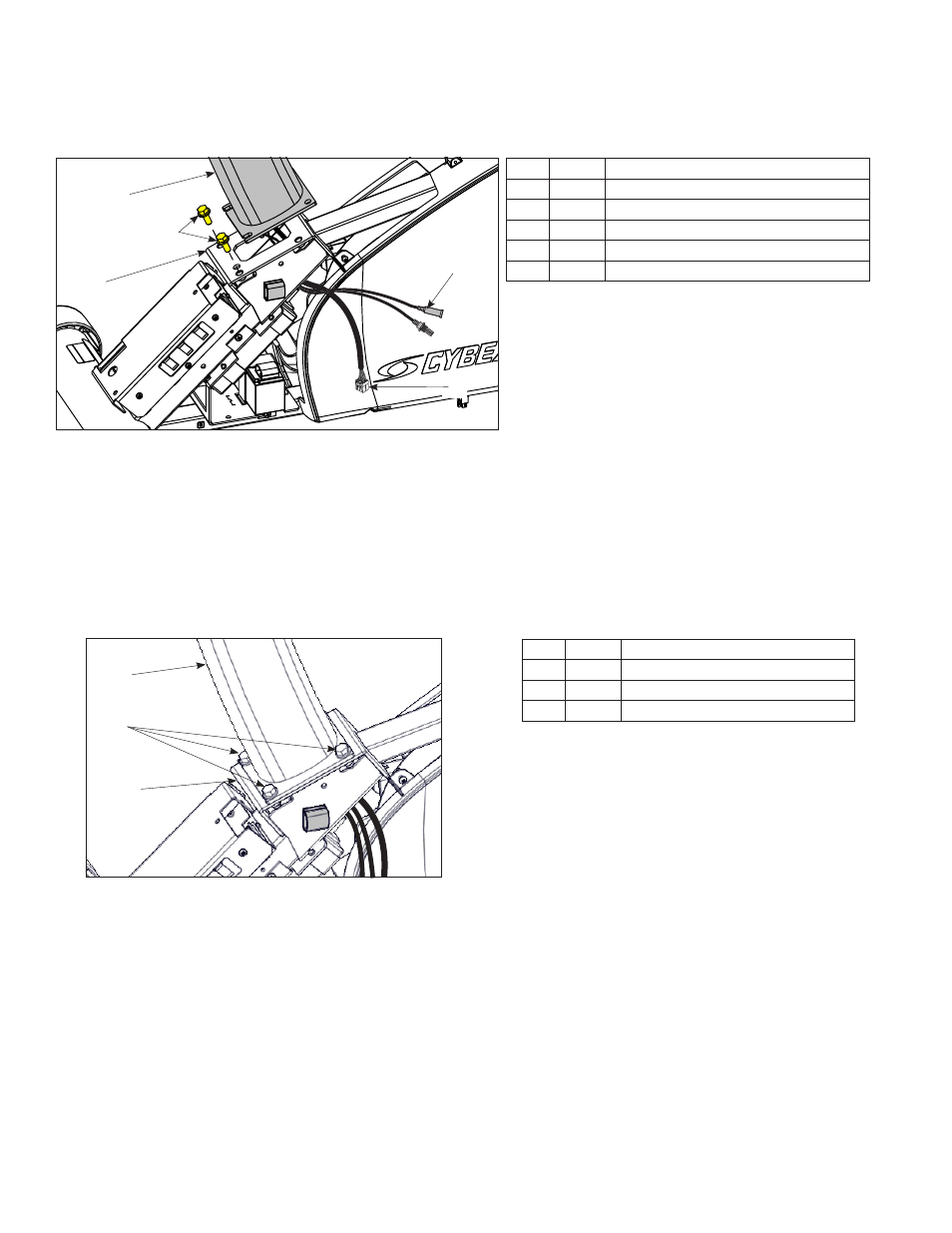

Installez l'ensemble de console sur le socle.
1. Fixez deux vis de montage à la main sur le socle.
3
2
1
5
4
Item Description
1 Ensemble de la console
2 13 Vis (2)
3 Socle
4 Câble A/V en option
5 Câble d’affichage
L'ensemble de la console devra être soutenu au cours des étapes 2 à 5.
2. Insérez le câble de l'écran et le câble A/V en option à travers le cadre sur le côté gauche.
Évitez de pincer ou d'endommager les câbles lors de l'assemblage.
3. Placez l'ensemble de la console dans la bonne position sur le socle en le coulissant en
position sur les deux vis de montage.
4. Montez les deux autres vis à la main.
2
3
1
Item Description
1 Ensemble de la console
2 13 Vis (4)
3 Socle
5. Fixez solidement les quatre vis à l'aide d'une clé à douille de 1/2 po.
