Levez et déplacez l'appareil
1. Enlevez les gros boulons et les supports d'expédition. Pour le moment, laissez le matériel
d'emballage sur les bras de liaison. Cela permettra de protéger la peinture de l'appareil lors de
l'assemblage.
2. Saisissez chaque jambe de support arrière fermement et soulevez avec une personne de
chaque côté.
3. Soulevez les jambes de support arrière inférieures en utilisant des méthodes de levage
appropriées de sorte que les roues de transport avant soient en mesure de rouler sur le sol.
4. Déplacez l'appareil jusqu'à l'emplacement souhaité.
5. Abaissez les jambes de support arrière.
Fixez l’assemblage de la console 770A.
1. Placez la console sur le cadre. Assurez-vous de ne pas pincer les câbles en abaissant la
console.

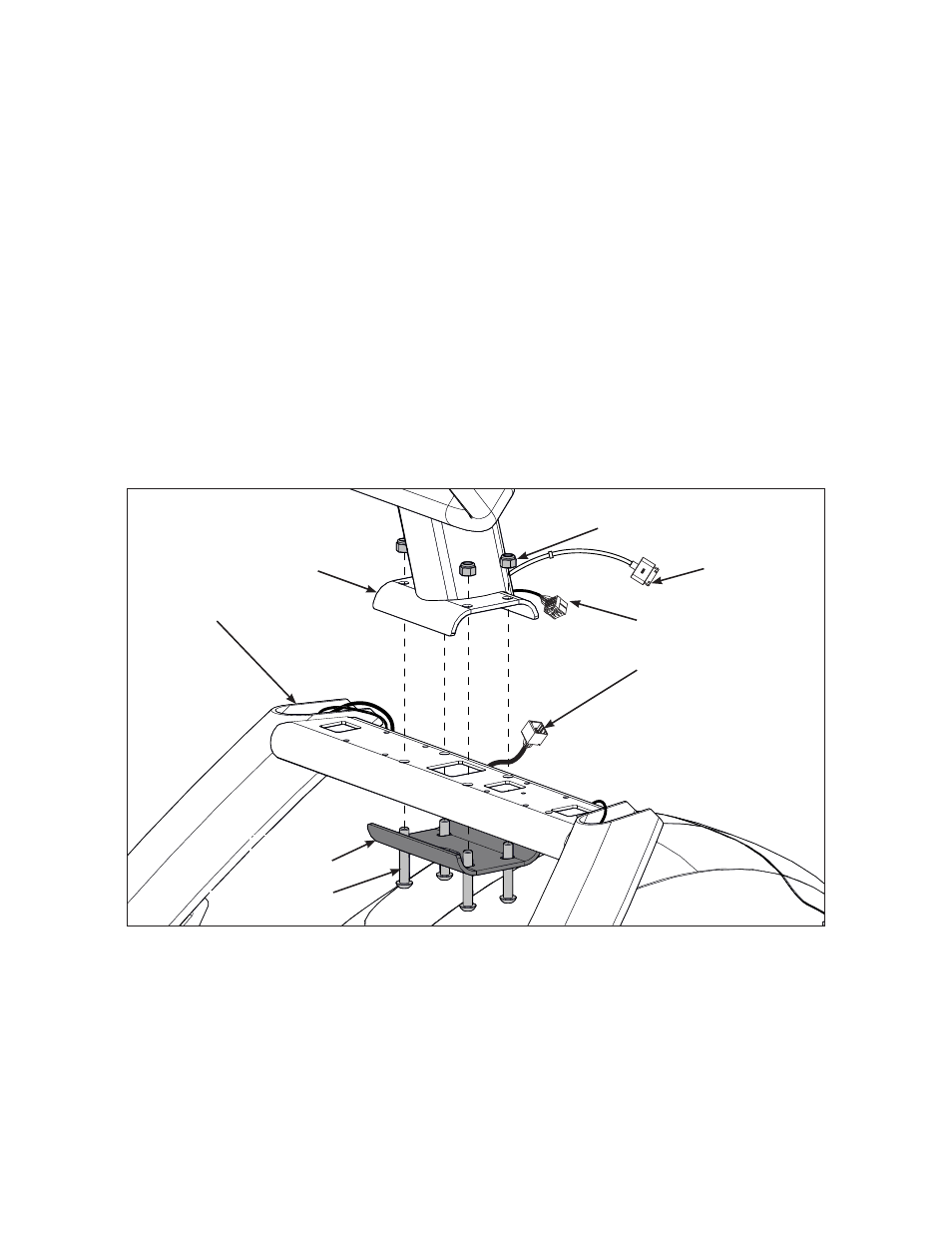

Câble supérieur
d'affichage
Console
Contre-écrous (4)
Boulons (4)
Support
inférieur
Câble pour
iPod
Châssis
Câble inférieur
d'affichage
2. Insérez (par dessous) le support inférieur et quatre boulons dans le cadre et la console.
3. Vissez à la main les quatre contre-écrous sur les boulons.
4. Serrez les quatre boulons et contre-écrous avec une clé Allen de 55 mm (7/32 po.) et une clé
à fourche de 1,43 cm (9/16 po.).
5. Branchez le câble supérieur de l’écran dans le câble inférieur.
