L-1771-FR-E 26.
PRÉPARATION DU TRACTEUR

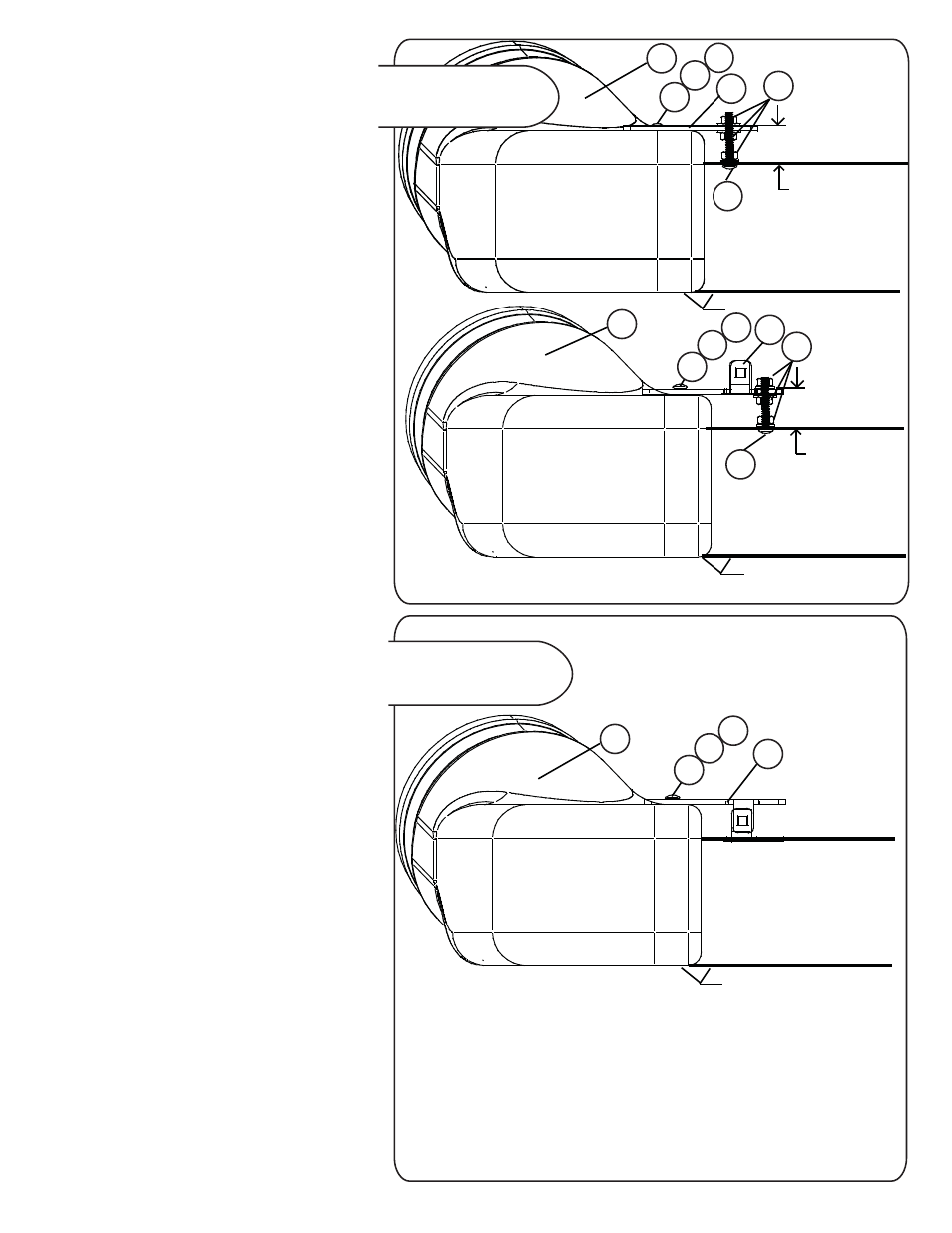

Option 3. La partie supérieure du boîtier du
châssis de moteur doit se trouver à 10 mm
(3/8 po) ou plus au-dessus du châssis de
moteur. Installez le petit ou le gros support du
châssis de tondeuse avec un boulon de
carrosserie (101) (à partir de l'intérieur du
châssis de tondeuse) et un écrou de bride
(107). Serrez solidement. Vissez un second
écrou de bride (107) (bride vers le haut) sur les
boulons de carrosserie. Ajustez ces écrous de
bride afin qu'ils arrivent à égalité avec la partie
supérieure du support du châssis de tondeuse
par-dessus les écrous de bride avec deux
écrous de bride (bride vers le bas) de plus.
Serrez solidement.
Alignez la découpe du boîtier du châssis de
tondeuse avec son ouverture de décharge
(sous le support précédemment installé) et
marquez les deux ou trois orifices selon le type
de support de la tondeuse (gros, petit).
Percez des trous de 8 mm (5/16 po) dans le
boîtier du châssis de tondeuse.
Assemblez le boîtier et le support du châssis de
tondeuse en utilisant des boulons de
carrosserie (103) de 8 mm (5/16 po) x 25 mm
(1 po), des rondelles plates (106) et des
contre-écrous (109).
Option 4. Le haut du châssis de tondeuse
possède un support de fixation pour le
déflecteur à gazon. Le petit support du châssis
de tondeuse (avec les oreilles vers le bas) peut
être monté sur le support du déflecteur à gazon
du châssis en utilisant des boulons de
carrosserie de 8 mm (5/16 po) x 25 mm (1 po)
(103) et des contre-écrous (109).
Alignez la découpe du boîtier du châssis de
tondeuse avec son ouverture de décharge
(sous le support précédemment installé) et
marquez les deux ou trois orifices selon le type
de support de la tondeuse (gros, petit).
Percez des trous de 8 mm (5/16 po) dans le
boîtier du châssis de tondeuse.
Assemblez le boîtier et le support du châssis de
tondeuse en utilisant des boulons de
carrosserie (103) de 8 mm (5/16 po) x 25 mm
(1 po), des rondelles plates (106) et des
contre-écrous (109).
L'étape finale consiste à installer le tuyau sur le
boîtier du châssis de tondeuse précédemment
assemblé.
93
96
Affleurez autant que possible
Affleurez autant
que possible
Affleurez autant
que possible
93
99
93
OPTION 4
OPTION 3
99
107
101
107
101
103
106
109
103
106
109
103
106
109
10 mm (3/8 po)
ou moins
10 mm (3/8 po)
ou moins
50.
Étape 22.
Option 3
Sac de quincaillerie F
Étape 22.
Option 4
Sac de quincaillerie F
Châssis de
tondeuse
Châssis de
tondeuse
Châssis de
tondeuse
Boîtier du châssis
de tondeuse
Boîtier du châssis
de tondeuse
Boîtier du châssis
de tondeuse
