L-1771-FR-E 24.
Étape 20.
PRÉPARATION DU TRACTEUR
Le boîtier n'a pas besoin d’être installé de très
près au châssis de tondeuse et il n'a pas à être
étanche. Il doit simplement être installé devant
l'ouverture du châssis, là où l'herbe sort, en
utilisant les orifices existants du châssis autant
que possible. Des gabarits vous sont fournis
pour vous donner un point de départ et un guide
pour compléter cette étape. Ils peuvent varier
selon le fabricant et l'année de fabrication de
votre tracteur. Les guides peuvent être utilisés
pour commencer. Nous vous recommandons
d'enlever le matériel petit à petit pour obtenir la
meilleure adaptation possible.
42. Sélectionnez et découpez le gabarit selon la
largeur de coupe du modèle de tracteur et le
châssis de la tondeuse.
REMARQUE : les gabarits sont destinés à des
modèles de tracteur spécifiques. Si le vôtre n'y
est pas compris, passez à « Préparation du
tracteur » (49) et choisissez l'option 1 (étape 22)
ou 2 (étape 22) qui convient le mieux à votre
châssis de tondeuse, puis fixez le support du
châssis. Ensuite, placez le boîtier du châssis
sous le support tel qu'illustré à l'option 3 ou 4.
Tracez tout autour de l'ouverture du châssis à
l'aide d'un marqueur. Découpez à l'aide d'une
scie sauteuse ou d'une scie à guichet.
43. Placez et collez le gabarit par-dessus le boîtier
du châssis de tondeuse en utilisant 2 crayons
pour l'alignement tel qu'illustré sur les gabarits et
à l'étape 18.
44. Marquez le contour du gabarit sur le boîtier du
châssis de tondeuse à l'aide d'un marqueur.
45. Découpez le contour du boîtier à l'aide d'une scie
sauteuse ou d'une scie à guichet.
46. Retirez le déflecteur à gazon du châssis de
tondeuse.
REMARQUE : mettez de côté le déflecteur à
gazon et réinstallez-le lorsque votre Lawn-Vac
n'est pas en usage.
47. Déterminez le type de support de châssis à
tondeuse (96 ou 99) en vous basant sur le
modèle de tracteur et la largeur du châssis.
Consultez l'étape 19 et le tableau pour les
options recommandées.
48. Placez l'ouverture précédemment découpée
dans le boîtier du châssis de tondeuse sur
l'ouverture du châssis, en alignant la partie
inférieure du boîtier sur la partie inférieure du
châssis de tondeuse.

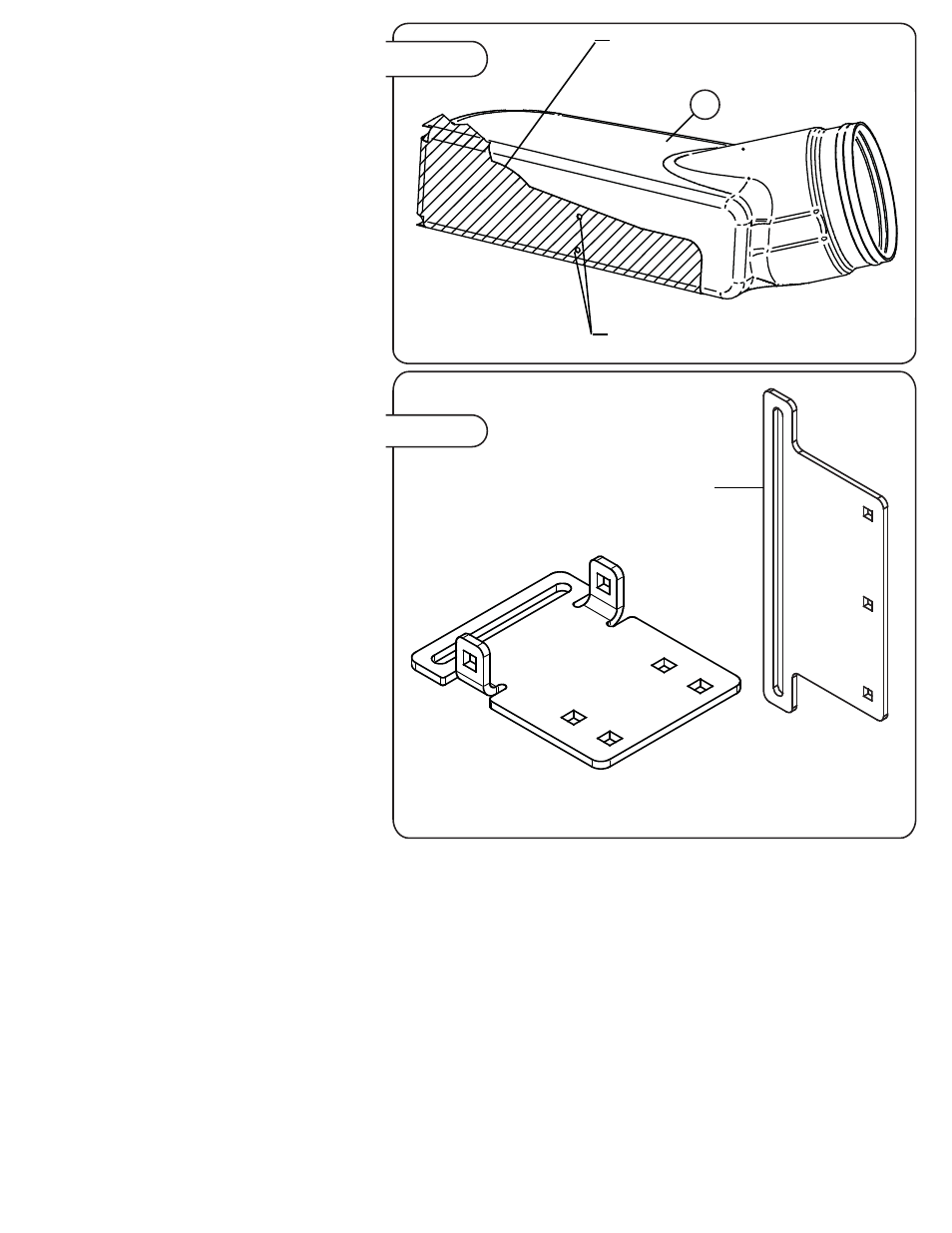

Étape 21.
Trous de crayon n o 2 pour l'alignement
Marquez et coupez le contour.
Petit support de châssis de tondeuse (99)
93
Gros support de châssis de tondeuse (96)
