L-1771-FR-E 19.
34
Contre-écrou en nylon
6 mm (1/4 po)
Qté 4
Étape 11.
Sac de quincaillerie E
35
Boulon hexagonal 6 mm x 38 mm
(1/4 po x 1-1/2 po)
Qté 4
Étape 12.
Sac de quincaillerie D
1
Boulon hexagonal
8 mm x 50 mm
(5/16 po x 2 po)
Qté 2
57
Contre-écrou
8 mm (5/16 po)
Qté 2
57
56
55
1
37 56
55
Espaceur
3 mm (1/8 po)
Qté 2
56
Rondelle plate 8 mm
(5/16 po)
Qté 4
37
Écrou hexagonal
8 mm (5/16 po)
Qté 2

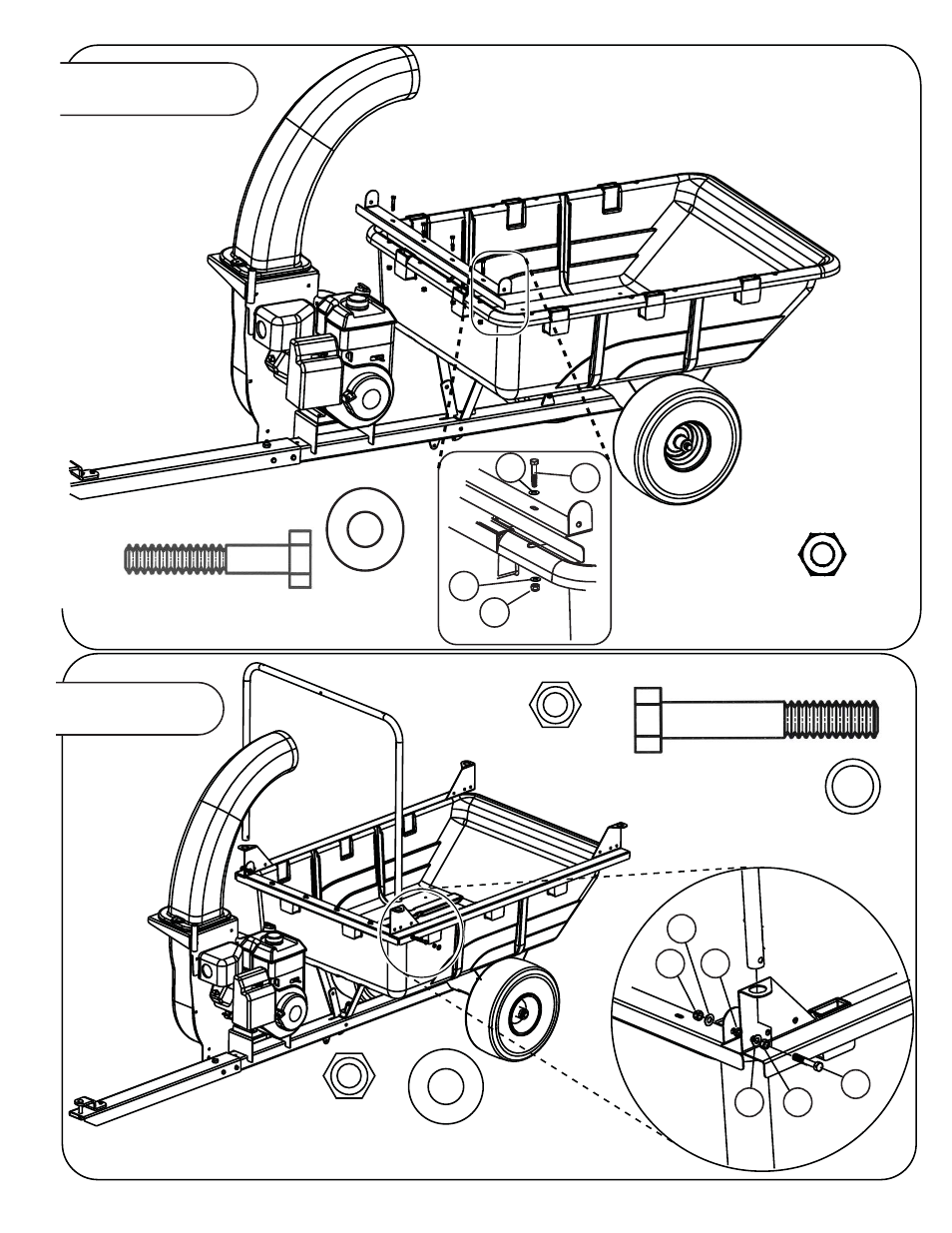

Installez le support avant de l'auvent
Installez les supports latéraux et le tube avant de l'auvent
59
Rondelle plate
6 mm (1/4 po)
Qté 8
35
34
59
59
