Blocs fonctionnels
Blocs fonctionnels pour la KL6904 30
4.6 Bloc fonctionnel DECOUPLE
4.6.1 Description de la fonction
Le bloc fonctionnel DECOUPLE sert à découpler les signaux d’une connexion TwinSAFE. Ce bloc
fonctionnel dispose de 8 entrées et de 8 sorties, les entrées étant liées une à une avec les sorties. Dès
qu’une entrée du module est utilisée, la sortie correspondante doit également être liée. Ceci vaut également
en sens inverse.

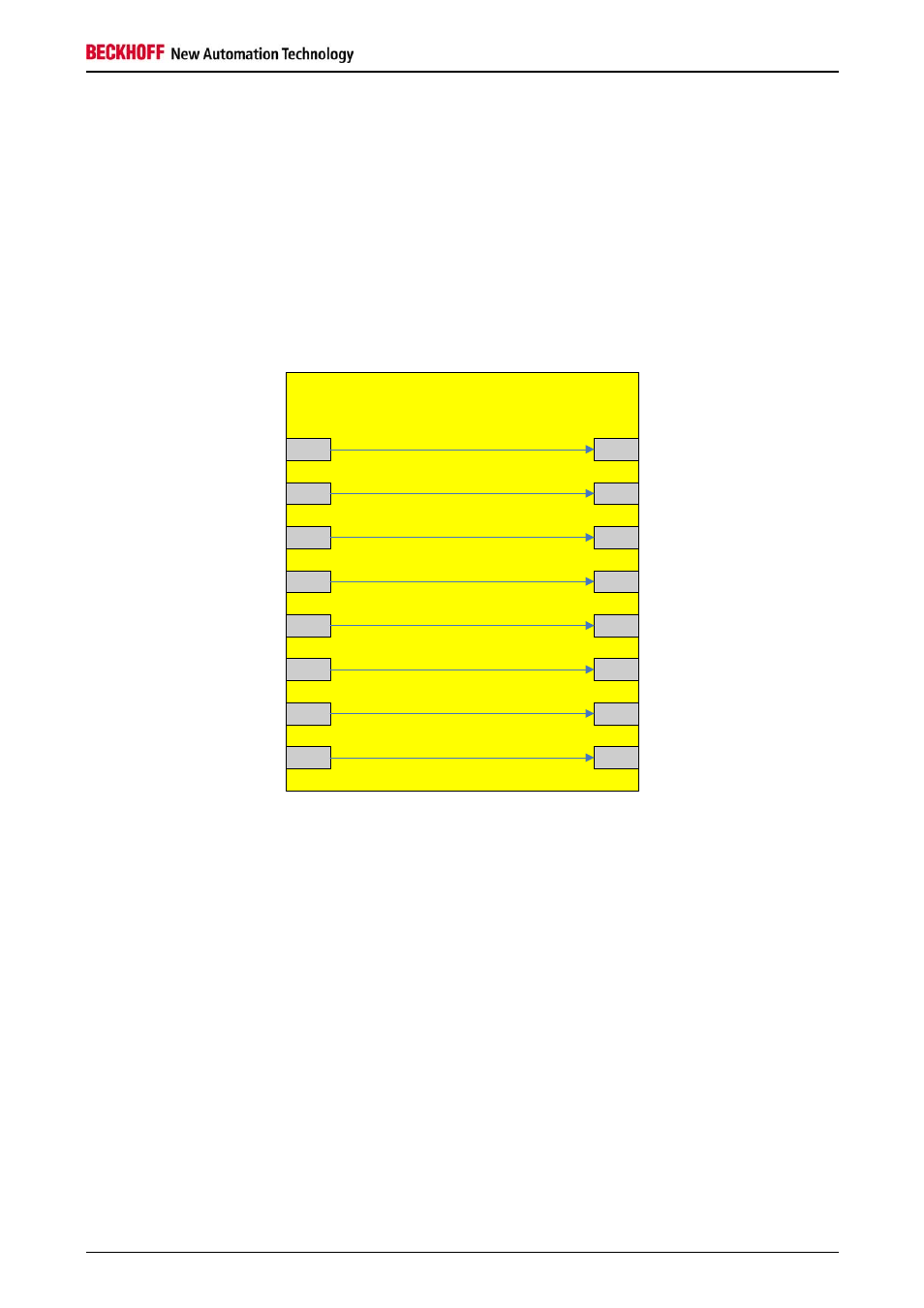

Figure 4-11 : Bloc fonctionnel DECOUPLE
FB DECOUPLE
In1
In2
In3
In4
In5
In6
In7
In8
Out1
Out2
Out3
Out4
Out5
Out6
Out7
Out8
Comme une connexion TwinSAFE est toujours attribuée à un groupe TwinSAFE, le bloc fonctionnel
DECOUPLE donne la possibilité de répartir les signaux d’une connexion TwinSAFE sur plusieurs groupes
TwinSAFE et ainsi de les découpler. Pour le découplage, le module peut être utilisé au sein d’un groupe
existant TwinSAFE. Si les signaux doivent également être découplés, le module doit être utilisé dans un
groupe TwinSAFE séparé car en cas d’erreur de communication de la connexion, toutes les sorties utilisées
au sein d’un groupe TwinSAFE sont coupées. Les signaux d’entrée d’une connexion TwinSAFE peuvent
alors être liés aux entrées du bloc fonctionnel DECOUPLE, les sorties peuvent être réparties sur différents
groupes TwinSAFE. Cela fonctionne également dans l’autre sens :les sorties d’une connexion TwinSAFE
sont liées aux sorties du bloc fonctionnel DECOUPLE, les entrées du bloc fonctionnel DECOUPLE peuvent
à leur tour provenir de différents groupes TwinSAFE.
