4 Blocs fonctionnels
Les blocs fonctionnels disposent d’une fonctionnalité définie mais qui doit encore être configurée par le biais
de paramètres. Les entrées et sorties d’un bloc fonctionnel peuvent certes être des entrées et sorties de
l’image de processus locale, mais il est également possible de lier des sorties de blocs fonctionnels avec des
entrées d’autres blocs fonctionnels.
4.1 Bloc fonctionnel AND
4.1.1 Description de la fonction
Le bloc fonctionnel AND permet de réaliser un ET logique. En plus, on peut également définir pour chaque
entrée si le signal d’entrée est un contact normalement fermé ou un contact normalement ouvert. Un contact
normalement ouvert signifie que le signal d’entrée correspondant est nié avant qu’il n’agisse sur le ET.
L’entrée AndIn1 se distingue des entrées AndIn2-AndIn8 en ce sens qu’elle peut également être liée à une
entrée standard. Ainsi, il est possible de couper une sortie de sécurité par le biais de signaux standard. Les
signaux standard ne permettent pas d’activer des sorties mais bien de les valider, vu que deux entrées au
moins doivent toujours être liées dans le bloc fonctionnel AND (et que la deuxième entrée est une entrée de
sécurité qui empêche toute coupure).

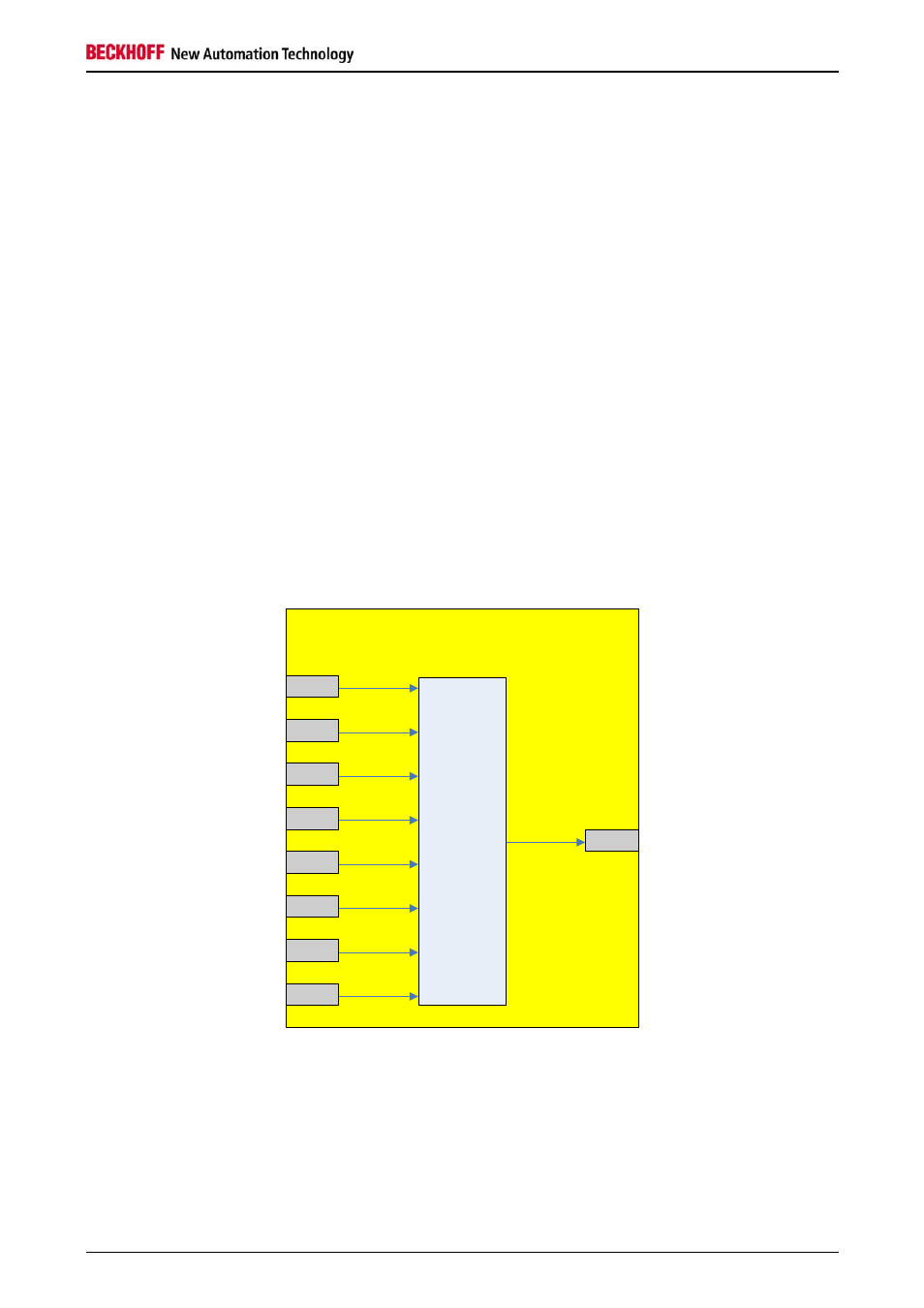

Figure 4-1 : Bloc fonctionnel AND
FB AND
AndOut
AndIn1
AndIn2
AndIn3
AndIn4
AndIn5
AndIn6
AndIn7
AndIn8
&
