Description de la fonctionnalité
6 KL3201, KL3202 et KL3204

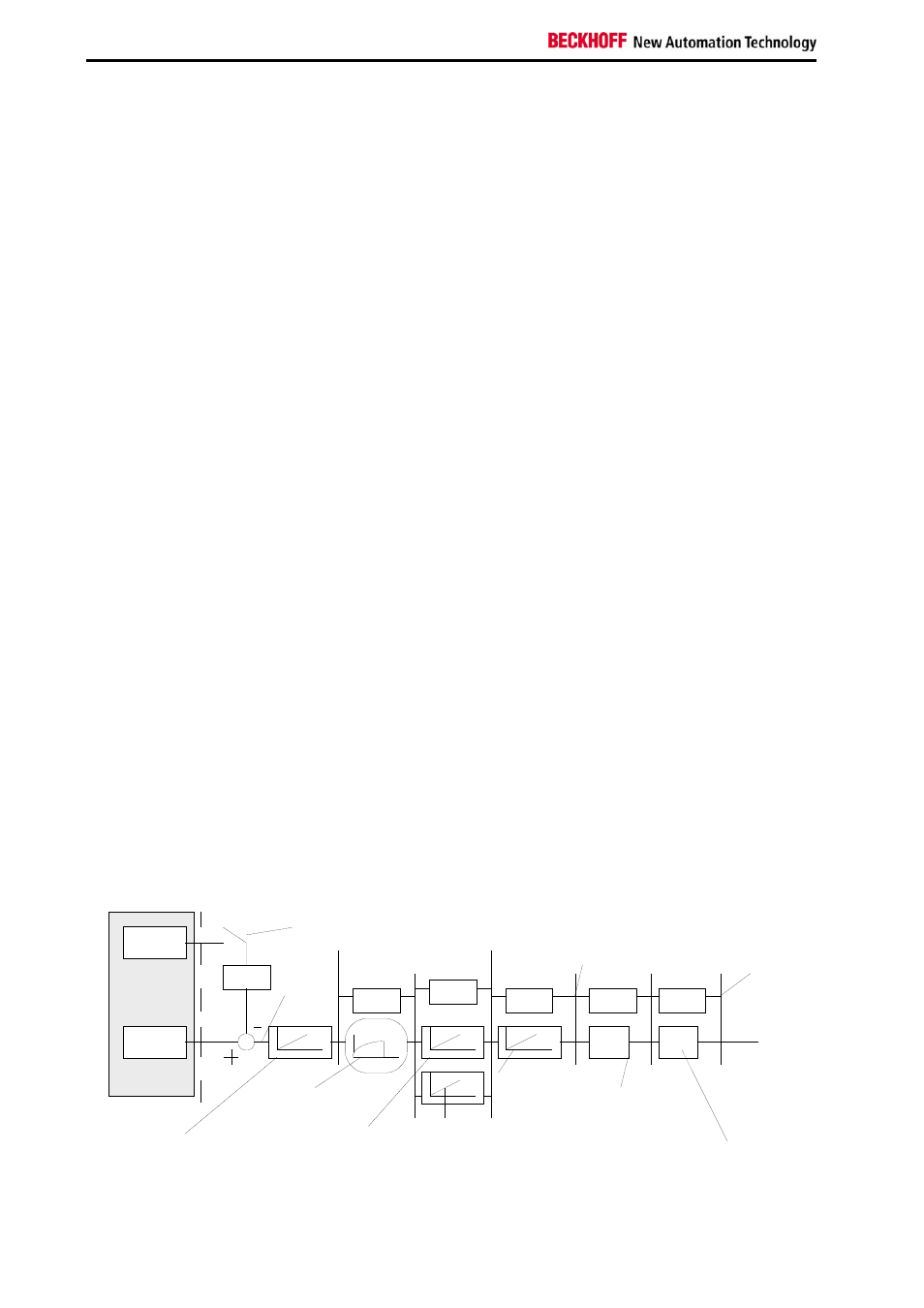

Données de processus
Les données de processus transmises au bus de borne se calculent avec
les équations suivantes :
X_RL :
valeur ADC du fil d’amenée
X_RTD : valeur ADC du capteur de température y compris le fil
d’amenée
X_R : valeur ADC du capteur de température
A_a, B_a : compensation du gain et du décalage du fabricant (R17,
R18)
A_h, B_h : échelle fabricant
A_w, B_w : échelle utilisateur
Y_R : valeur de résistance du capteur de température
Y_T : température mesurée en 1/16 °C
Y_THS : température selon échelle du constructeur(1/10 °C)
Y_TAS : température selon l’échelle utilisateur
Y_AUS : données de processus vers le PLC
a) Calcul de la valeur de résistance :
X_R
= X_RTD-X_RL (1.0)
Y_R = A_a * (X_R - B_a) (1.1)
b) Linéarisation de la courbe caractéristique :
Y_T = a
1
* Y_R 2 + b
1
* Y_R + c
1
(1.2)
ou
Y_T = Y_R lorsque la sortie est en Ω (1.3)
c) Ni l’échelle utilisateur ni l’échelle fabricant ne sont actives :
Y_AUS
= Y_T (1.4)
d) Échelle fabricant active (réglage d’usine) :
Y_THS = A_h * Y_T + B_h
(1.5)
Y_AUS = Y_THS
e) Échelle utilisateur active :
Y_TAS = A_w * Y_T + B_w
(1.6)
Y_AUS = Y_TAS
f) Échelles utilisateur et fabricant actives :
(1.7)
Y_1 = A_h * Y_T + B_h
Y_2 = A_w * Y_1 + B_w
Y_AUS = Y_2
RL
RTD
RL
1sec
X_R
Y_R
Y_T
1:1
1:1
1:1
Y_THS
Y_TAS
1:1 1:1
ammount rep.
active
add. bits
(Siemens format)
Y_AUS
A_w,B_w
A_h,B_h
Siemens output
format
Linearisation
a1,b1,c1
A_a,B_a
ADC
Offset,Gain-parameter
Manufacturer
scaling
user scaling
