Connexion du modem téléphonique
AVERTISSEMENT
Risque de blessure ou d'endommagement de l'équipement
La connexion du modem téléphonique à des câblages téléphoniques
existants du domicile doit être effectuée par un installateur professionnel
uniquement. Les connexions physiques au précédent prestataire de
service téléphonique doivent être supprimées et les câbles vérifiés ;
la tension doit être nulle. L'annulation du service téléphonique est
inappropriée. Si ce service est annulé, il risque d'être perdu et/ou le
modem téléphonique d'être irrémédiablement endommagé.
1 Branchez l'une des extrémités du câble coaxial sur la prise du câble ou sur
le répartiteur et l'autre sur le connecteur Câble (E) du modem téléphonique.
Vérifiez la solidité du branchement à la main, puis resserrez encore
davantage en appliquant 1/8e de tour avec une clé.
Remarque : pour un fonctionnement optimal, utilisez un câble coaxial de type
RG-6 de haute qualité et supprimez les répartiteurs ou réduisez leur nombre au
minimum entre le connecteur du câble et le modem téléphonique.
2 Branchez l'extrémité appropriée du cordon d'alimentation sur le connecteur
Power (F) du modem téléphonique et l'autre extrémité sur une prise secteur.
Modèle TM902S uniquement : assurez-vous que l'interrupteur situé sur
le panneau arrière (G) est en position de marche.
Le voyant Power sur la façade du modem téléphonique s'allume et clignote
une seule fois (reportez-vous au tableau relatif aux témoins lumineux de votre
modèle). Si ce n'est pas le cas, reportez-vous à la rubrique
Établissement d'une connexion Ethernet
3 Branchez l'une des extrémités du câble Ethernet jaune sur le port jaune situé
à l'arrière du modem téléphonique libellé « Ethernet 10/100/1000 » (C) et
l'autre extrémité sur le port Ethernet de l'ordinateur, du concentrateur ou du
routeur haut débit.
Remarque : en cas de connexion à un ordinateur, utilisez le câble Ethernet
fourni avec le modem téléphonique.

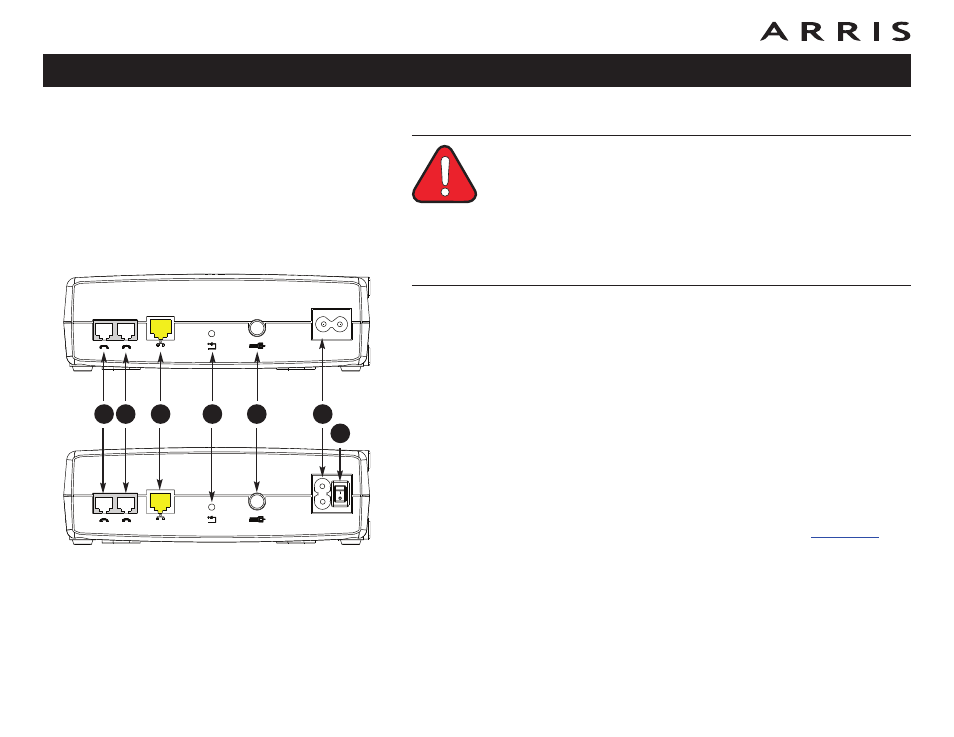

Mode d'emploi du modem téléphonique Touchstone TM902
18
Tel 1
Ethernet
10/100/1000
Tel 2
Reset
Cable
Tel 1
Tel 2
Ethernet
10/100/1000
Reset
Cable
A
C
B
D
E
F
TM902A/B
G
TM902S
