Façade

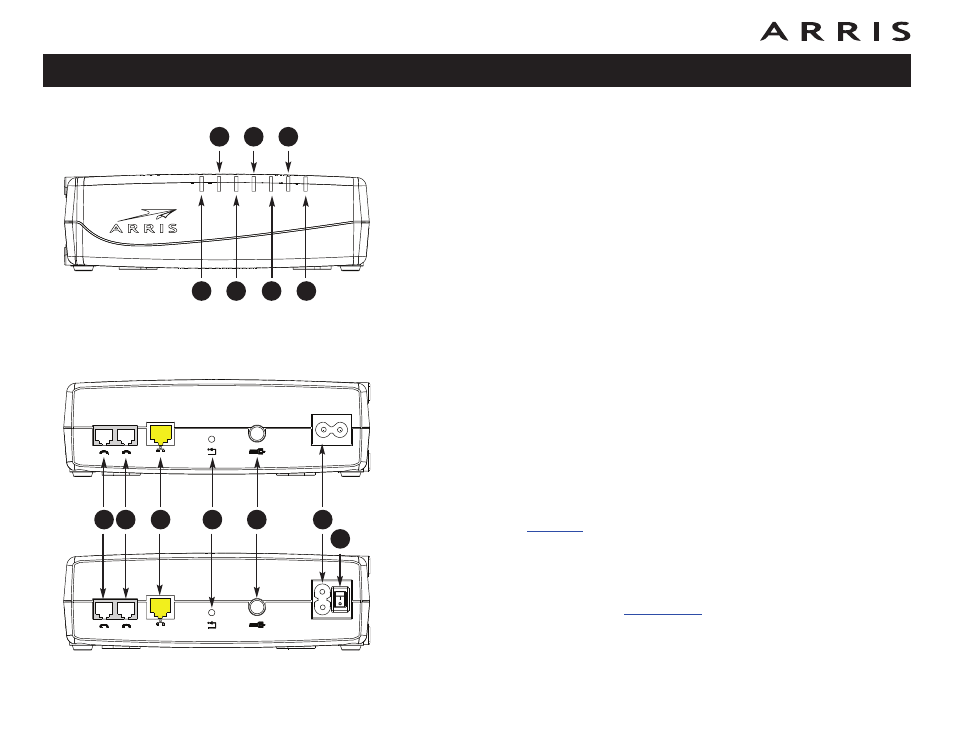

Façade TM902A/B/S
La façade du modem téléphonique présente les témoins suivants :
A Tel 2 : indique l'état de la ligne 2.
B Tel 1 : indique l'état de la ligne 1.
C Link : indique la connectivité Ethernet entre le modem téléphonique et
l'ordinateur. Le voyant peut être de couleur jaune ou verte pour indiquer la
vitesse de connexion.
D Online : indique l'état de la transmission de données Internet.
E US : indique la connectivité montante. Le voyant peut être de couleur jaune
ou verte pour indiquer la vitesse de connexion.
F DS : indique la connectivité descendante. Le voyant peut être de couleur
jaune ou verte pour indiquer la vitesse de connexion.
G Power : indique si l'unité est alimentée.
Panneau arrière
Le panneau arrière du modem téléphonique présente les connecteurs et
commandes suivants :
Panneau arrière TM902A/B/S
A Tel 1 (gris) : connecteur pour la première ligne téléphonique.
B Tel 2 (gris) : connecteur pour la seconde ligne téléphonique.
C Connecteur
(jaune) : à utiliser avec un ordinateur ou une connexion
de réseau local domestique.
D Bouton Reset : réinitialise le modem téléphonique comme si vous l'aviez mis
hors tension, puis de nouveau sous tension. Appuyez sur ce bouton à l'aide
d'un objet pointu non conducteur.
E Câble : connecteur pour le
F Alimentation : connecteur pour le cordon d'alimentation.
G Interrupteur (TM902S uniquement) : interrupteur d'alimentation marche/arrêt.
Mode d'emploi du modem téléphonique Touchstone TM902
15
Te
l 2
Te
l 1
Lin
k
O
nli
ne
U
S
D
S
Po
w
er
TM902
A
B
C
D
E
F
G
TM902A/B/S
Tel 1
Ethernet
10/100/1000
Tel 2
Reset
Cable
Tel 1
Tel 2
Ethernet
10/100/1000
Reset
Cable
A
C
B
D
E
F
TM902A/B
G
TM902S
