Connexion du modem téléphonique
AVERTISSEMENT
Risque de blessure ou de dommages aux équipements
La connexion du modem téléphonique à des câblages téléphoniques
existants du domicile doit être effectuée par un installateur
professionnel uniquement. Les connexions physiques au précédent
prestataire de service téléphonique doivent être supprimées et les
câbles vérifiés ; la tension doit être nulle. L’annulation du service
téléphonique est inappropriée. Si ce service est annulé, il risque
d’être perdu et/ou le modem téléphonique d’être irrémédiablement
endommagé.

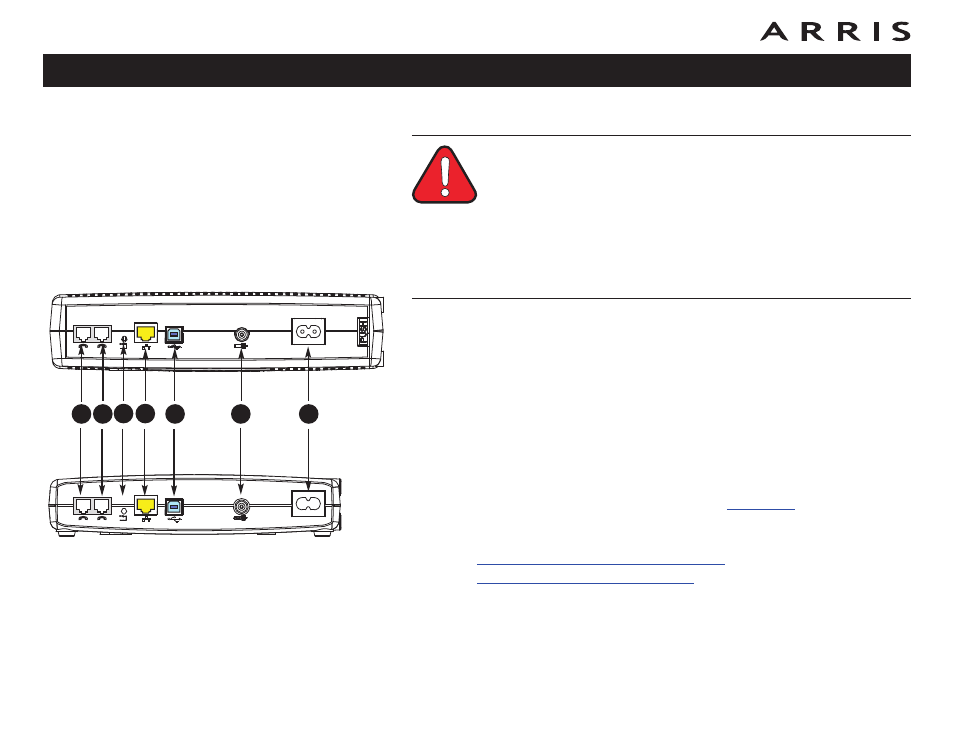

1 Branchez l’une des extrémités du câble coaxial sur la prise du câble ou sur
le répartiteur et l’autre sur le connecteur Cable (F) du modem téléphonique.
Vérifiez la solidité du branchement à la main, puis resserrez encore
davantage en appliquant 1/8e de tour avec une clé.
Remarque : Pour un fonctionnement optimal, utilisez un câble coaxial de type
RG-6 de haute qualité et supprimez les répartiteurs ou réduisez leur nombre au
minimum entre le connecteur du câble et le modem téléphonique.
2 Branchez l’extrémité appropriée du cordon d’alimentation sur le connecteur
Power (G) du modem téléphonique et l’autre extrémité sur une prise secteur.
Le voyant Power sur la façade du modem téléphonique s’allume et clignote
une seule fois (reportez-vous au tableau relatif aux DEL à la page 44). Si ce
n’est pas le cas, reportez-vous à la rubrique
3 Une fois le modem relié au câble coaxial et à l’alimentation électrique,
passez à l’une des étapes suivantes :
•
Établissement d’une connexion Ethernet
OU
•
Établissement d’une connexion USB
(si équipé)
Remarque : ne reliez pas un même ordinateur aux ports USB et Ethernet à la fois.
Mode d’emploi du modem téléphonique Touchstone TM722
22
Ethernet
10/100/1000
USB
Tel 1/2
Tel 2
Reset
Cable
A
C
B
D
F
E
G
Ethernet
10/100/1000
USB
Tel 1/2
Tel 2
Reset
Cable
TM722G
TM722A/B
