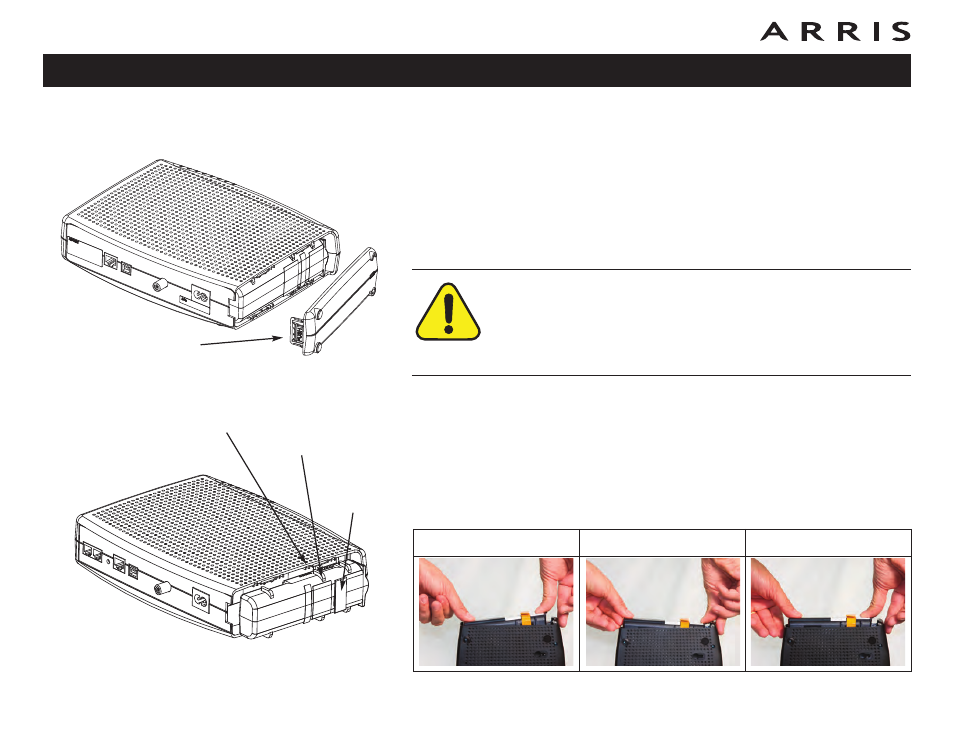

Installation et remplacement d’une batterie
4 cellules TM722G.
Suivez cette procédure pour installer ou remplacer une batterie de secours
4 cellules.
1 Appuyez vers le bas, puis tirez vers l’extérieur le levier de verrouillage qui
maintient le couvercle (au bas du modem téléphonique). Tirez le couvercle
vers vous. Placez-le à l’écart, en lieu sûr.
ATTENTION
Risque de dommages aux équipements
Si vous n’insérez pas correctement la batterie, vous risquez
d’endommager le connecteur de la batterie du modem téléphonique.
Pour éviter tout risque, respectez scrupuleusement les instructions de
l’étape suivante.
2 Maintenez la batterie de manière à aligner les guides de la batterie sur les
encoches du modem téléphonique et faites glisser la batterie dans son
logement. L’illustration à gauche montre l’orientation correcte.
Remarque : Les batteries ne pourront pas s’enclencher complètement dans
le modem téléphonique si leur orientation est incorrecte. La batterie doit
glisser dans son logement sans qu’il soit nécessaire de forcer. Alignez les
encoches du logement de la batterie sur les guides de la batterie et
appliquez une pression égale sur les deux extrémités de la batterie.
Mode d’emploi du modem téléphonique Touchstone TM722
Sécurité
Prise en
main
Montage
de la batterie Installation
Pilotes
USB
Configuration
Ethernet Utilisation Dépannage Glossaire
16
Bande de
retenue de
la batterie
Guide de la batterie
Encoche de la batterie
INCORRECT INCORRECT CORRECT
Extrémité du
verrouillage
