• Sélectionnez un mur extérieur du bâtiment. Ce mur doit offrir le dégagement minimum par rapport aux matériaux combustibles
à l'intérieur et à l'extérieur, comme l'indique ce manuel. Assurez-vous qu'aucun fil électrique, conduit, canalisation d'eau ou de
gaz ne traverse la zone que vous avez sélectionnée.

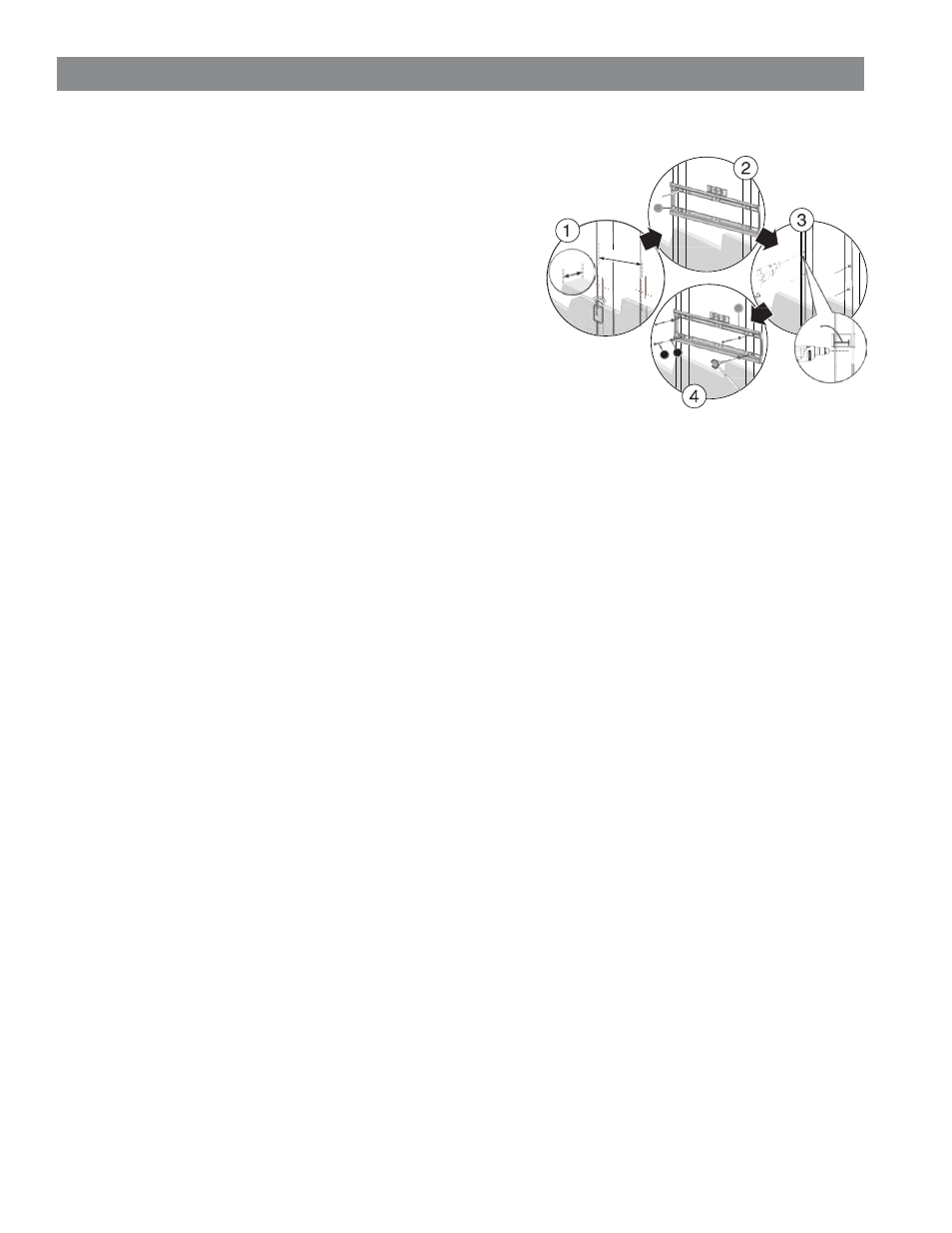

ÉTAPE : 1 FIXEZ LA PLAQUE MURALE
Remarque : Le matériau recouvrant le mur (les plaques de plâtre, par exemple) ne doit
pas dépasser 16 mm [5/8 po.] d'épaisseur).
Option 1 : Fixation sur un mur en bois boulonné
1. Localisez les montants dans le mur extérieur. Repérez le centre du montant avec
un détecteur de montants bord à bord. Marquez le point central à une hauteur
prédéterminée qui satisfasse à toutes les exigences de dégagement de l'appareil.
Remarque : Assurez-vous que l'ouverture prévue pour le coupe-feu
d'évacuation ne soit pas proche d'un montant mural avant de découper
le trou.
2. À la hauteur déterminée à l'étape précédente, placez un clou de taille moyenne
dans le trou de forme triangulaire au centre de la plaque de fixation pour la
maintenir en place pendant le marquage des emplacements des trous de fixation
et d'évacuation/d'entrée d'air. Assurez-vous que la plaque de fixation murale
soit en contact avec le mur, puis mettez-la de niveau et vérifiez que les avant-trous soient centrés correctement sur les montants du mur.
Avec un crayon, marquez l'emplacement des avant-trous et de l'orifice d'admission/d'évacuation, puis retirez la plaque de fixation du mur.
3. Percez les quatre avant-trous à une profondeur de 75 mm (2 po.) avec un foret de 3,96 mm (5/32 po.) de diamètre.
4. Trouvez le centre du trou de passage du coupe-feu mural et percez un avant-trou dans toute l'épaisseur du mur jusqu'à l'extérieur avec
une mèche d'installation. Utilisez ce trou comme point central pour découper l'orifice dans le mur extérieur.
5. Découpez soigneusement l'orifice d'évacuation/d'admission dans toute l'épaisseur du mur jusqu'à l'extérieur. (VOIR LA SECTION
DÉGAGEMENTS DU SYSTÈME D'ÉVENT POUR VÉRIFIER LA BONNE INSTALLATION)
6. Installez le coupe-feu mural fourni avec le kit d'évent selon les instructions du fabricant.
7. Réalignez le montant mural sur les avant-trous et l'orifice d'évacuation/d'admission d'air. Insérez les quatre tirefonds de 1/4 po. x 2 po.
avec des rondelles, et serrez les tirefonds jusqu'à ce que le support de fixation mural soit appliqué fermement contre le mur extérieur.
AVERTISSEMENT : ÉVITEZ TOUT RISQUE DE BLESSURE OU DE DOMMAGES MATÉRIELS ! NE SERREZ PAS TROP
LES TIREFONDS. CELA POURRAIT DÉPOUILLER LES TROUS DE FIXATION ET LES BOULONS POURRAIENT NE PAS
TENIR CORRECTEMENT.
Option 2 : Montage sur un mur en béton ou en parpaings/blocs de béton.
1. Mettez de niveau la plaque murale et marquez l'emplacement des trous.
2. À la hauteur déterminée à l'étape précédente, placez un petit clou dans le trou de forme triangulaire au centre du support et alignez la fixation
murale sur le mur. Mettez le support de niveau et vérifiez que les avant-trous ne soient pas en face des joints entre les blocs de béton.
Avec un crayon, marquez l'emplacement des avant-trous et de l'orifice d'admission/d'évacuation, puis retirez la plaque de fixation du mur.
3. Percez les quatre avant-trous à une profondeur de 75 mm (2 po.) avec un foret pour maçonnerie de 3,96 mm (5/32 po.) de diamètre.
4. Découpez soigneusement l'orifice d'évacuation/d'admission dans toute l'épaisseur du mur jusqu'à l'extérieur. (VOIR LA SECTION
DÉGAGEMENTS DU SYSTÈME D'ÉVENT POUR VÉRIFIER LA BONNE INSTALLATION)
5. Insérez les ancrages à béton de 1/4 po. dans les avant-trous et vérifiez que les ancrages arrivent au ras de la surface du béton.
6. Alignez la plaque murale sur les ancrages. Placez les rondelles sur les trous de vis de la plaque murale, insérez les tirefonds de 1/4 po.
x 2 po. dans les rondelles, puis serrez les tirefonds jusqu'à ce que les rondelles soient appuyées fermement contre la plaque murale et
que la plaque murale elle-même soit appuyée fermement contre le mur extérieur.
ÉTAPE : 2 FIXATION DE L'APPAREIL DE CHAUFFAGE SUR LA PLAQUE MURALE
Remarque : L'appareil de chauffage est lourd. Vous aurez besoin d'aide pour cette étape.
1. Avant d'accrocher l'appareil sur le support mural, il faut fixer la pièce d'évacuation/d'admission à l'arrière de l'appareil. Du côté
de l'évacuation de l'appareil se trouve un anneau qui est maintenu par quatre vis, il doit être retiré pour pouvoir installer la pièce
intermédiaire. Utilisez les vis autotaraudeuses cruciformes fournies pour fixer la pièce intermédiaire. Une fois la pièce intermédiaire
fixée, vous pouvez réinstaller l'anneau à l'extérieur de l'appareil.
2. Après avoir découpé l'orifice et fixé le support de fixation au mur, vous pouvez suspendre l'appareil sur le support.
3. Alignez l'orifice d'admission sur le trou du support mural et le coupe-feu mural, et insérez l'appareil de chauffage avec soin. Inclinez le
haut de l'appareil de chauffage vers le mur et abaissez-le sur le support de fixation murale en veillant à ce que les supports gauche et droit
fixés à l'appareil viennent s'accrocher sur le haut du support de fixation murale. Laissez l'appareil de chauffage de pivoter vers le bas et se
positionner parallèlement au support de fixation murale. Soulevez l'appareil ; les crochets inférieurs viennent s'engager dans le support.
4. Une fois que l'appareil est solidement accroché au support mural, il faut serrer les deux boulons de 7/16 po. sur la partie inférieure du
support afin de verrouiller l'appareil au support.
5. Une fois que l'appareil est verrouillé, vous pouvez fixer le tuyau d'évacuation/d'admission à l'appareil à l'extérieur de la maison.
16 mm
[5/8 po.]
406 mm
[16 po.]
75 mm
[3 po.]
INSTALLATION MURALE
