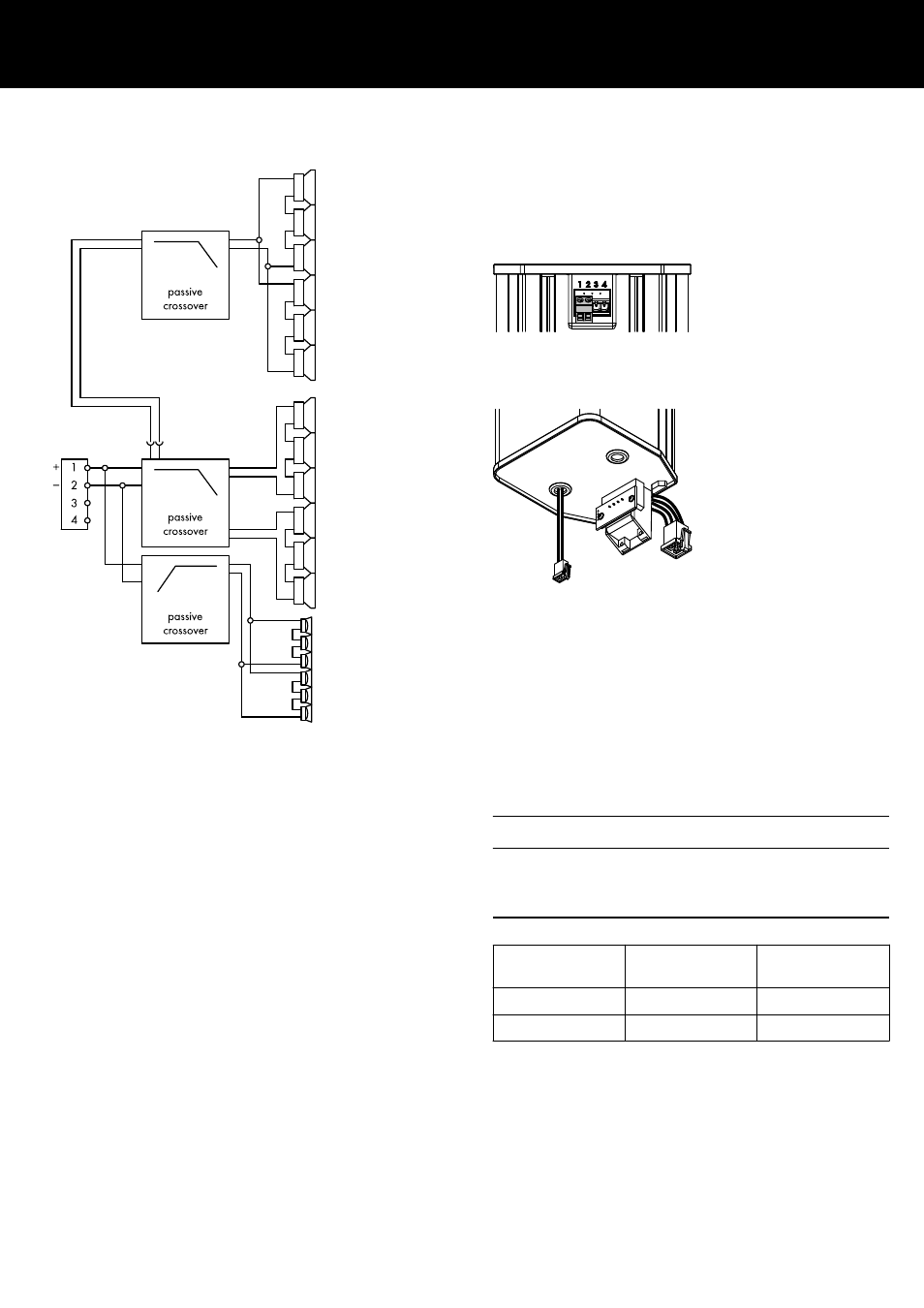

2.2. Connexions
Les enceintes 24C sont équipées d'un bloc de connexion Phoenix
Combicon 4 pôles acceptant un connecteur bornier à vis Phoenix
Combicon 2 pôles (section jusqu'à 4 mm
2 /AWG 11). L'enceinte
occupe les points 1 : + et 2 : —. Les points 3 et 4 ne sont pas rac‐
cordés.
Les enceintes 24C-E sont équipées d'un cable fixe muni d'un presse
étoupe, terminé par un mini connecteur Mate-N-Lok 2 pôles. L'ex‐
tension est reliée électriquement à l'enceinte 24C.
En outre, les enceintes 24C-E sont également équipées du même
bloc de connexion Phoenix Combicon 4 pôles et câble de connec‐
teur d'entrée correspondant que les enceintes 24C, pour permettre
une connexion rapide et facile de l'extension sur l'enceinte 24C.
Une description détaillée sur la façon de fixer et de brancher l'ex‐
tension est disponible au Þ Chapitre 3. "Fixation de l'extension
24C-E" à la page 13.
2.3. Amplification
AVIS !
Les enceintes d&b ne doivent être alimentés que par des amplifica‐
teurs d&b correctement configurés. Le cas échéant, leurs compo‐
sants risquent d'être endommagés.
Application Configuration Enceintes par
canal
24C 24C 2
24C avec 24C-E 24C-E 1
Sur les amplificateurs éligibles, les presets sont proposés en mode
Dual Channel et Mix TOP/SUB.
Câblage des connecteurs
