2.1.6. Orientation du faisceau
L'orientation du faisceau de la section haute fréquence peut être
réglée entre 0° et –14°.
L'échelle DMAX/H sur la gauche permet de déterminer de façon
simple le réglage correct pour une configuration de pièce donnée.
L'hypothèse présentée ici est celle d'un plan d'écoute horizontal où
l'enceinte colonne est montée à l'exacte verticale.
Consigner simplement la hauteur (H) démarrant des oreilles du
public et finissant au bord inférieur de la 24C et la diviser par la
distance maximum à couvrir (DMAX). Positionner le repère sur la
valeur DMAX/H respective.
Exemple :
La hauteur moyenne des oreilles d'un public assis est de 1,20 m
(4 ft) au-dessus du sol. Le bord inférieur de l'enceinte est à
2,70 m (9 ft) au-dessus du sol, soit à 1,50 m (5 ft) au-dessus du
niveau de l'oreille. La distance maximum à couvrir est de 18 m
(60 ft).
Le faisceau HF doit donc être réglé à :
18 m / 1,50 m = 12 (60 ft / 5 ft =12)
Pour orienter le faisceau, procéder comme suit :
Outils requis : Clé plate/à molette de 10 mm (1/4")
1. À l'arrière, desserrer la vis à tête hexagonale M6.
2. Glisser la vis vers le haut ou le bas pour positionner le repère
situé au-dessus de la vis selon l'angle désiré.
3. Resserrer minutieusement la vis.

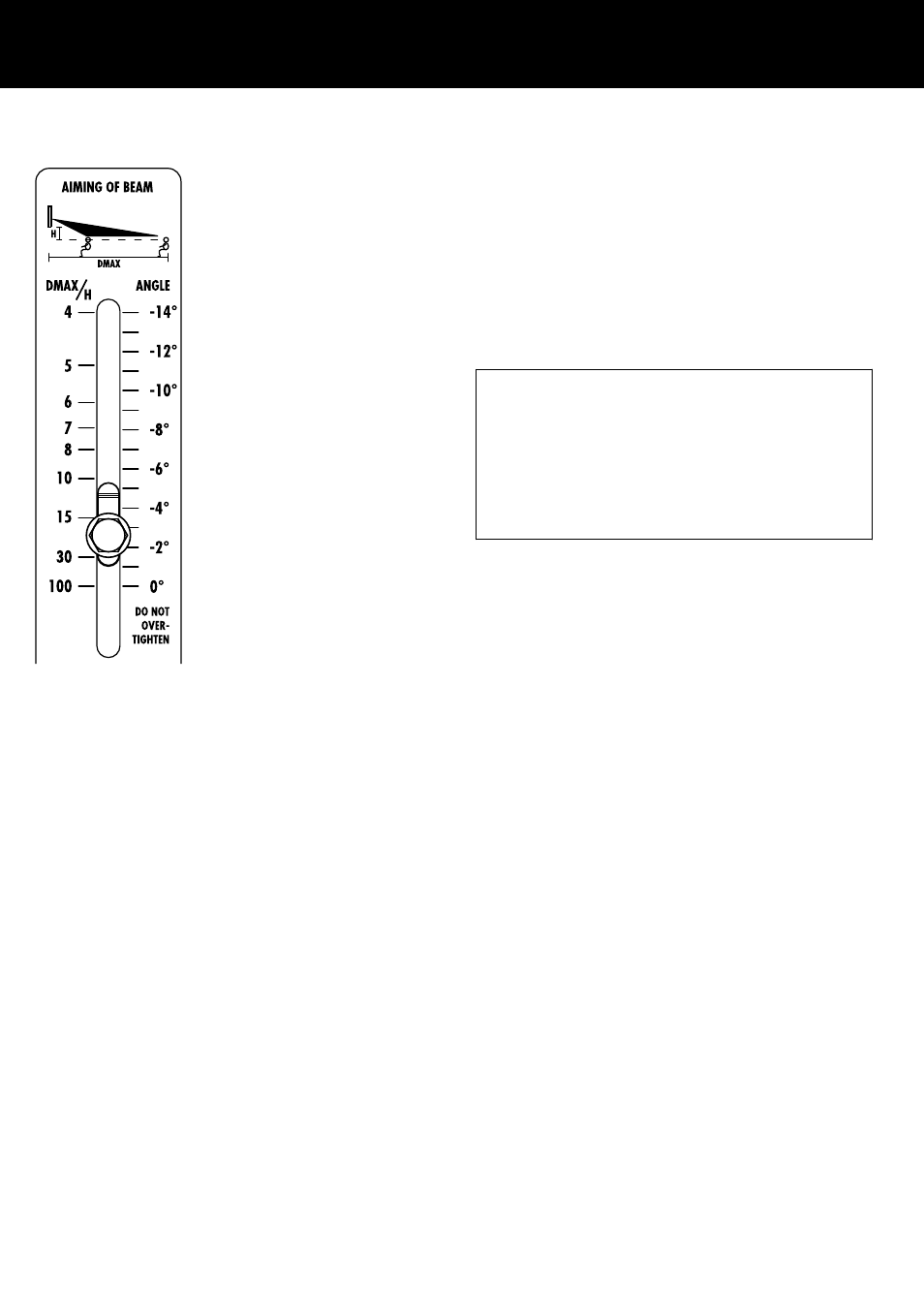

Faisceau HF défini sur DMAX/H = 12
