2.1. Description du produit

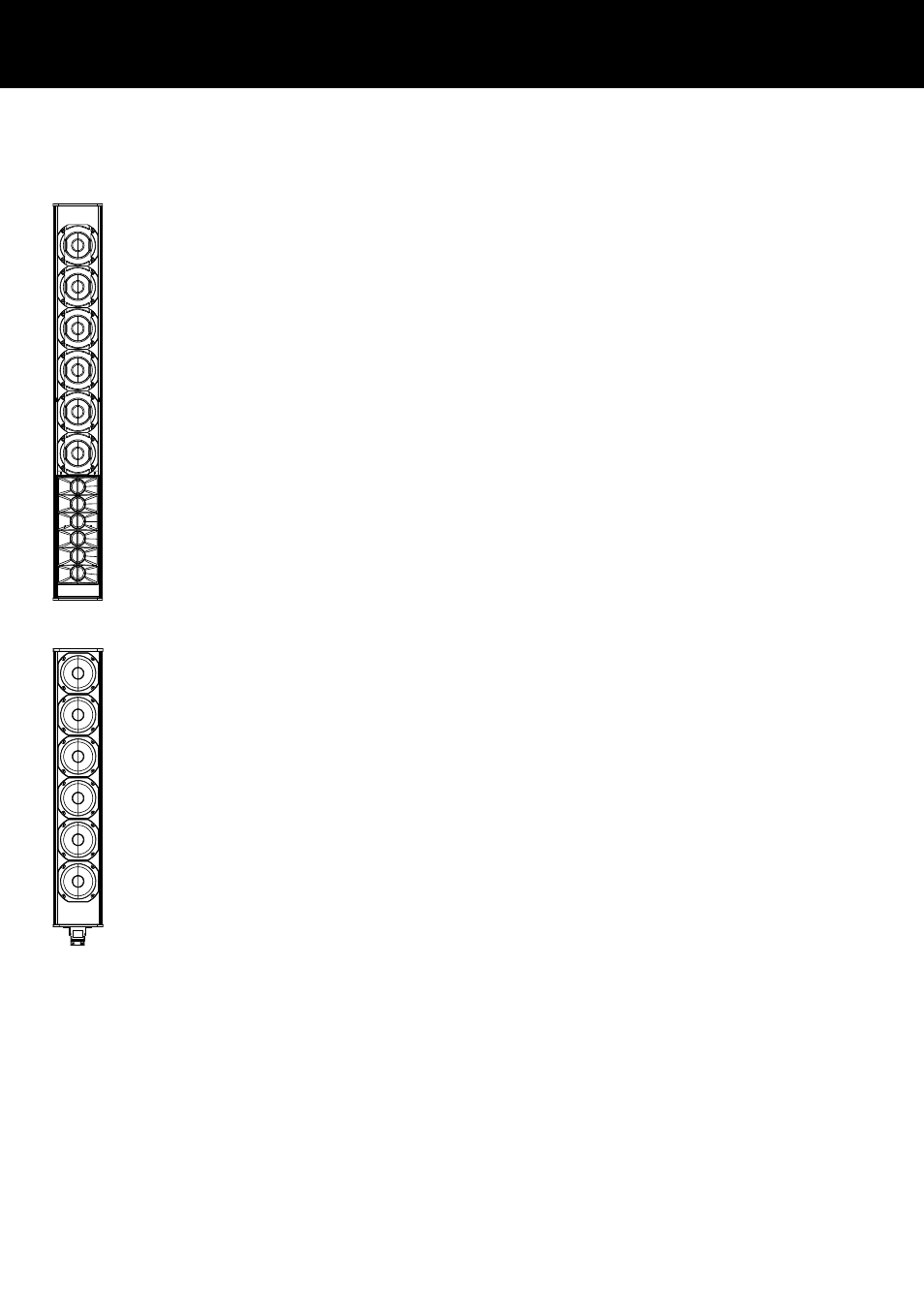

2.1.1. Enceinte colonne cardioïde 24C
La 24C est une enceinte colonne deux voies passives. Cette
enceinte est composée de six haut-parleurs de 4”en néodyme et
d'une section haute fréquence composée d’un alignement de six
tweeters à dôme (1.1”).
Les haut-parleurs de 4" sont disposés selon une configuration car‐
dioïde spécifique dispersant l'énergie au travers d’un guide d'onde
à l'avant et d'ouvertures servant d'atténuateurs à l'arrière de l'en‐
ceinte. Ce procédé autorise une directivité constante de 90° dans
le plan horizontal avec des caractéristiques d'atténuation en bande
large vers l'arrière d'environ 18 dB.
Dans le plan vertical, le faisceau produit par les haut-parleurs bas-
médium est incliné vers le bas de –5° et fournit une directivité
importante jusqu'à 370 Hz.
La section haute fréquence présente une dispersion verticale nomi‐
nale de 20° et son axe principal peut être ajusté en continu entre
0° et –14°(lors de l'utilisation du réglage ArrayCalc par incré‐
ments de1°).
L'ébénisterie est fabriquée à partir d'un profilé en aluminium
extrudé avec une grille en métal protégeant l'avant de l'enceinte.
Deux rails continus (profilés avec rainure en T de 8 mm) sont
fournis à l'arrière pour la fixation sur un support mural.
2.1.2. Extension de colonne cardioïde 24C-E
La 24C-E est une extension de colonne passive à fixer directement
sur la 24C. . L'enceinte est composée de 6 haut-parleurs de 4”en
néodyme, permettant une extension de la directivité verticale vers
le bas d'une octave supplémentaire jusqu'à 190 Hz.
La conception acoustique est basée sur les mêmes principes que la
24C offrant ainsi le même motif de dispersion cardioïde dans le
plan horizontal. L'extension est reliée électriquement à la 24C,
sans avoir recours à un canal d'amplificateur supplémentaire.
Note : l'enceinte 24C-E n'est pas conçue pour être utilisée
comme un système autonome.
