Manuel d’instructions AR6
76 de 77

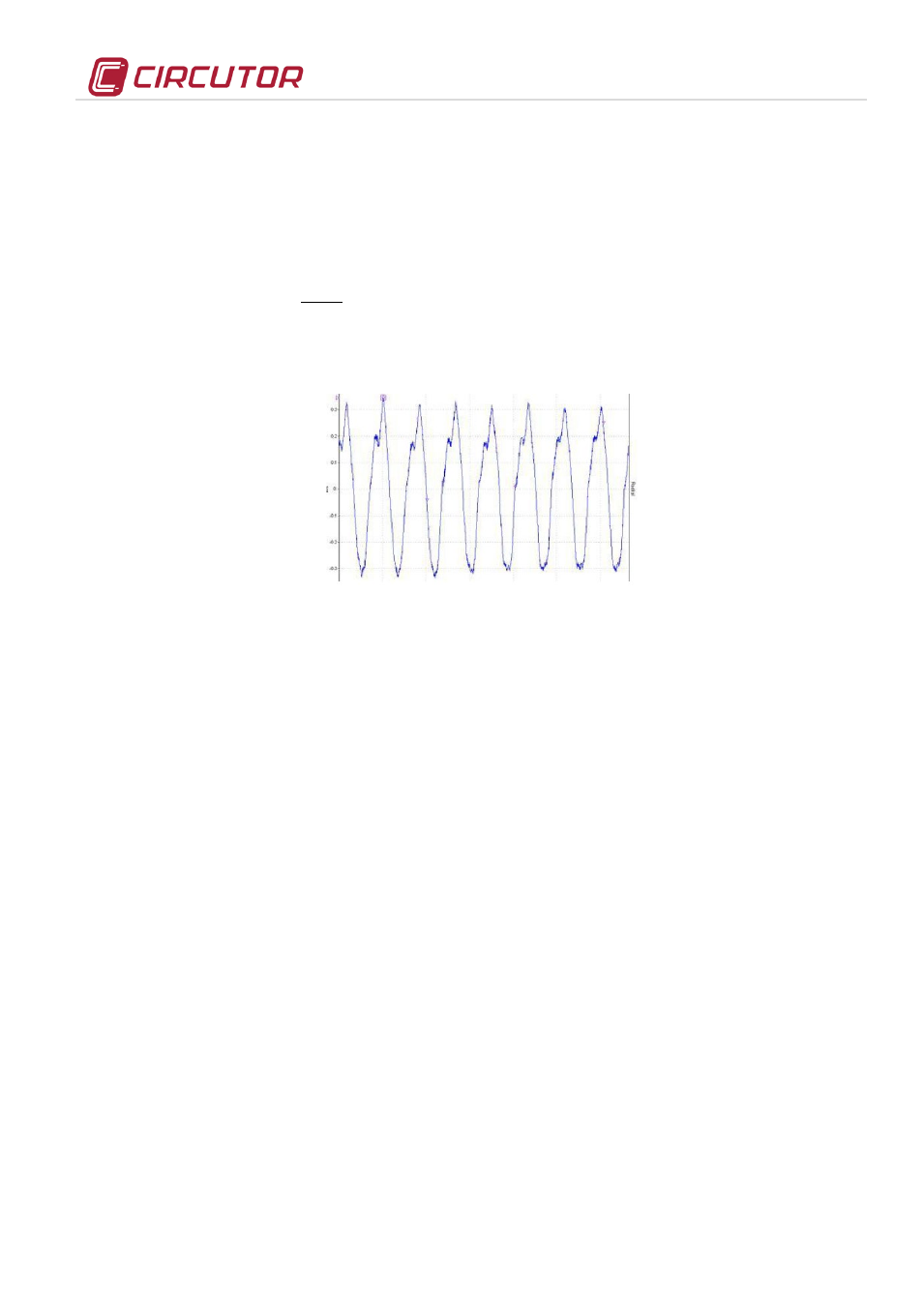

15.1.24 Calcul du Facteur de crête
Le facteur de crête est égal à l’amplitude de la crête de la forme d’onde, divisé par la
valeur RMS. Le but de ce calcul est de donner une large idée du problème qui peut se
produire dans la forme d’onde, ce qui habituellement associé à des problèmes
mécaniques comme pourraient l’être, usure des roulements des rouleaux, cavitation dans
les pompes, usure des dents des engrenages dans les transmissions, etc.
Formule :
RMS
pic
U
U
F C = .
Le facteur de crête est l’une des mesures importantes de l’état de la machine et c’est une
analyse de la forme d’onde qui serait uniquement visible avec le calcul du taux de
distorsion harmonique.
Sur une onde parfaitement sinusoïdale avec une amplitude de valeur 1, la valeur RMS ou
la valeur efficace est de 0,707 et le facteur de crête est égal à 1,41. Dans le cas où l’on
détecterait que le facteur de crête est supérieur à cette valeur, cela voudrait alors dire
qu’il existe un problème qui nuit au facteur de forme.
16 QUESTIONS FRÉQUENTES
16.1.1 Est-ce que je peux augmenter la mémoire interne de l’analyseur?
L’utilisateur peut augmenter la capacité de la mémoire de l’équipement en changeant la SD.
La SD doit avoir un format FAT32 et peut avoir jusqu’à 32Gb de capacité.
16.1.2 L’équipement ne répond pas au clavier. Que peut-il se passer et comment
puis-je le résoudre?
Généralement, le blocage est causé par la pulsation d’une séquence de touches qui le
bloquent. Pour débloquer le clavier il faut appuyer brièvement sur le bouton d’extinction de
l’équipement. Postérieurement, l’équipement doit répondre au reste des touches.
16.1.3 Qu’enregistre l’équipement lorsqu’une PHOTO est réalisée?
L’analyseur enregistre 1 cycle de la forme d’onde des 9 canaux avec une résolution de 128
échantillons par canal, outre des valeurs RMS des variables instantanées, harmoniques, de
phaseurs et de l’énergie. Valeurs maximales et minimales, paramètres de qualité et
Demande maximale.
16.1.4 Qu’est-ce qui est enregistré avec la capture de la forme d’onde d’un
ÉVÉNEMENT?
2 cycles de la forme d’onde sont enregistrés, ½ cycle antérieur et 1½ cycles postérieurs à la
détection de l’événement avec la résolution de 128 échantillons par canal.
