Manuel d’instructions AR6
63 de 77
9.2.1 Navigation sur les menus
La navigation sur les écrans de configuration et de mesure est réalisée à travers les touches
de fonction à l’aide des curseurs ◄/► la fonction souhaitée des menus est sélectionnée et
elle est validée avec le bouton l .
9.2.2 Extinction de l’analyseur

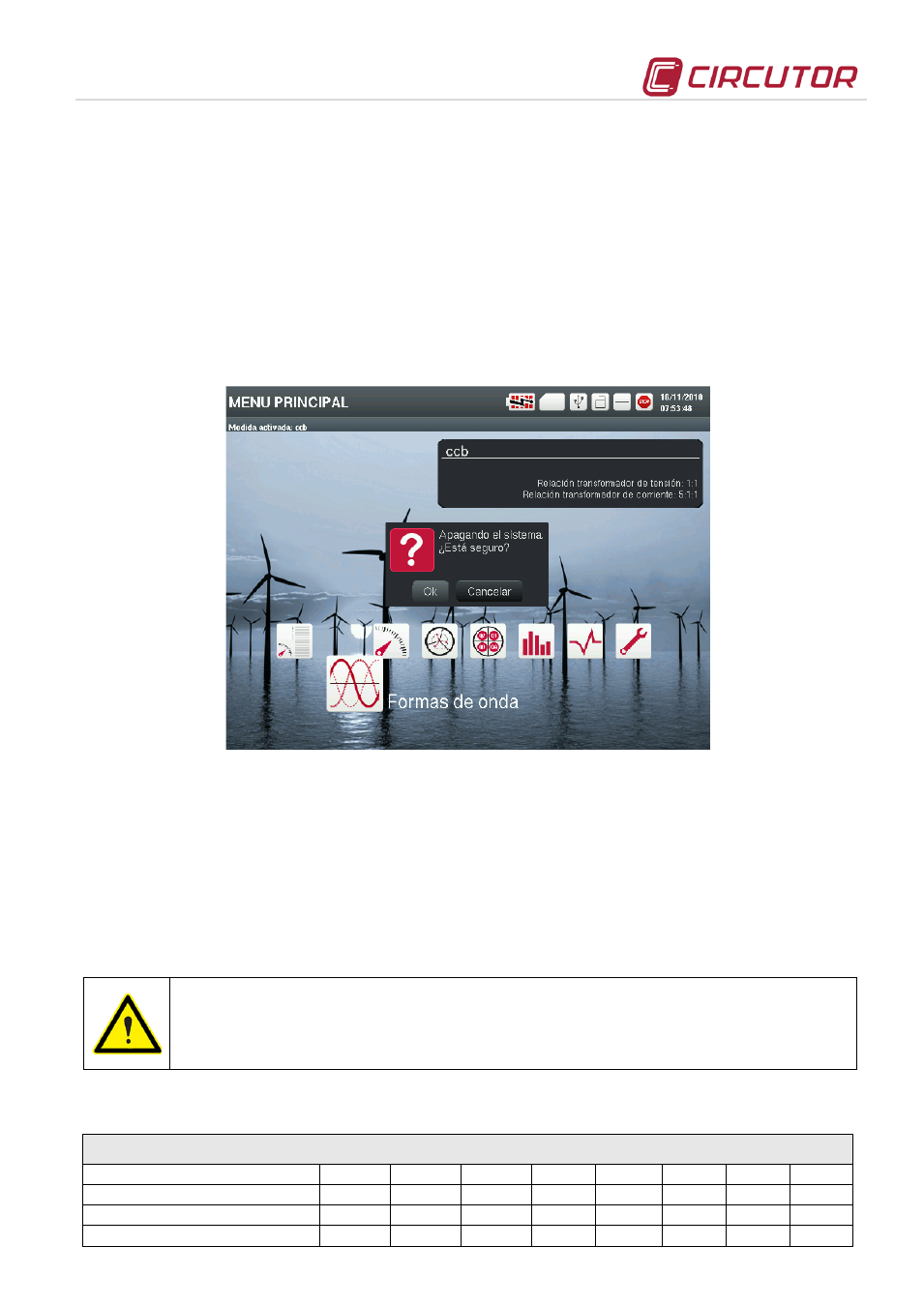

Dans le cas d’appuyer sur POWER un message d’avis apparaît, sur lequel il est indiqué que
le système sera fermé. Cet avis apparaît également lorsque la batterie est en charge critique,
par conséquent il est nécessaire de connecter l’analyseur à l’alimentateur externe pour
charger la batterie.
10 TYPES DE FICHIERS GÉNÉRÉS
10.1 REC.STD
Dans ce fichier est enregistrée la valeur moyenne de l’intégration des valeurs RMS
instantanées durant la période d’enregistrement configuré et une capture sous forme d’onde
d’un cycle des canaux. Les variables qui sont enregistrées avec cette extension de fichier
varient en fonction du circuit mesuré configuré (Connexion Triphasée 4 Fils, Triphasée 3 Fils
/ Triphasée 3 Fils (Aron), Biphasée ou Monophasée) et de la sélection de l’utilisateur.
La taille des fichiers REC varie selon les paramètres sélectionnés pour
l’enregistrement. L’en-tête du fichier a un taille de 1586 octets et chaque
enregistrement (dans une mesure triphasée de 4 fils avec toutes les variables
sélectionnées) occupe 4230 octets qui font un total de 5816 octets ≈ 6kb
Les variables sont montrées sur les tableaux suivants.
CONNEXION TRIPHASÉE 4FILS
Variables de l’enregistrement STD L1 L2 L3 LN LIII LK Max. Min
Tension Phase-Neutre X X X X X X X
Tension Phase-Phase X X X X X X
Courant X X X X X X X X
