Manuel d’instructions AR6
75 de 77
Formule : 100 · % 0
d U
U
Ka =

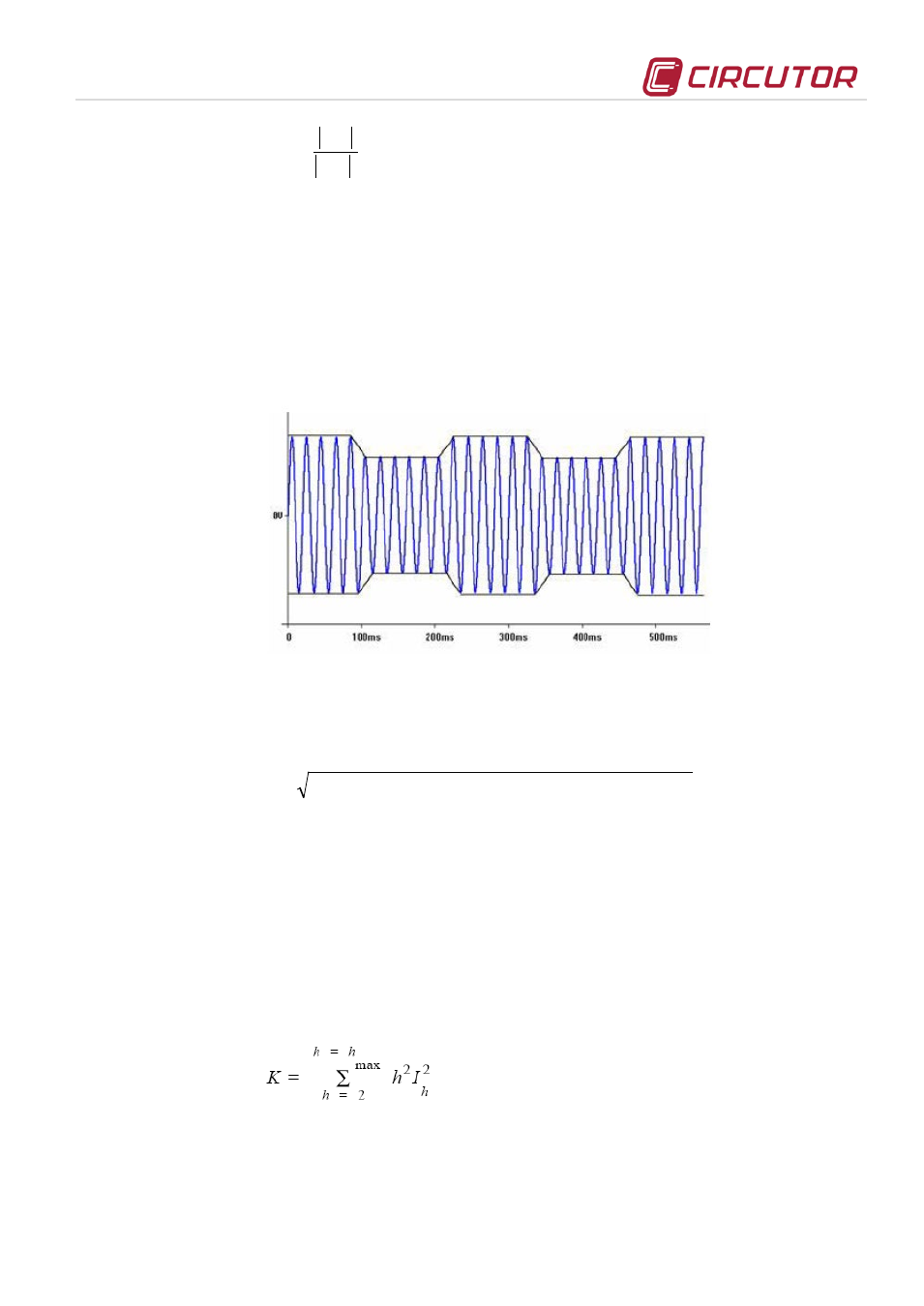

15.1.22 Calcul de la perceptibilité sur l’effet Flicker
On entend par effet Flicker la variation de la valeur efficace ou amplitude de la tension
dans un rang inférieur à 10% de la valeur nominale. Cette variation de l’amplitude de
la tension produit une fluctuation du flux lumineux sur les lampes, en induisant à son
tour la sensation d’instabilité visuelle (effet clignotement visuel).
Le flicker dépend fondamentalement de l’amplitude, de la fréquence et de la durée
des variations de la tension et il est exprimé comme variation de la tension RMS
divisé par la tension moyenne RMS.
La perceptibilité P est calculée selon la durée du Flicker
Pour les temps courts (10 minutes) il est dénommé Pst
15.1.22.1 Calcul de la perceptibilité de courte durée
Formule :
50 10 3 1 1 , 0
08 , 0 28 , 0 0657 , 0 0525 , 0 0314 , 0 P P P P P Pst + + + + =
Pour les temps longs (2 heures) il est dénommé Plt
L’effet Flicker se produit dans un rang de fréquences qui va de 0,5 à 25 Hz, en
démontrant à travers des tests, que l’œil est très sensible aux fréquences
modulatrices dans le rang de 8 à 10 Hz avec des variations de tension dans le rang
de 0,3 à 0,4 % de la magnitude à ces fréquences.
15.1.23 Calcul du K-Facteur
Calcul du facteur de surdimensionnement du transformateur de tension par le fait des
pertes par des courants de Foucault.
Formule :
Où :
h = nombre d’harmoniques
Ih = la fraction de la charge totale de courant efficace dans l’harmonique h
Une fois que le K-Facteur est connu, il est facile de sélectionner un transformateur avec
un K-rating supérieur, en suivant les rangs standards de 4, 9, 13, 20, 30, 40, 50.
