MK / MKT (E3.1) 07/2014 page 40/103

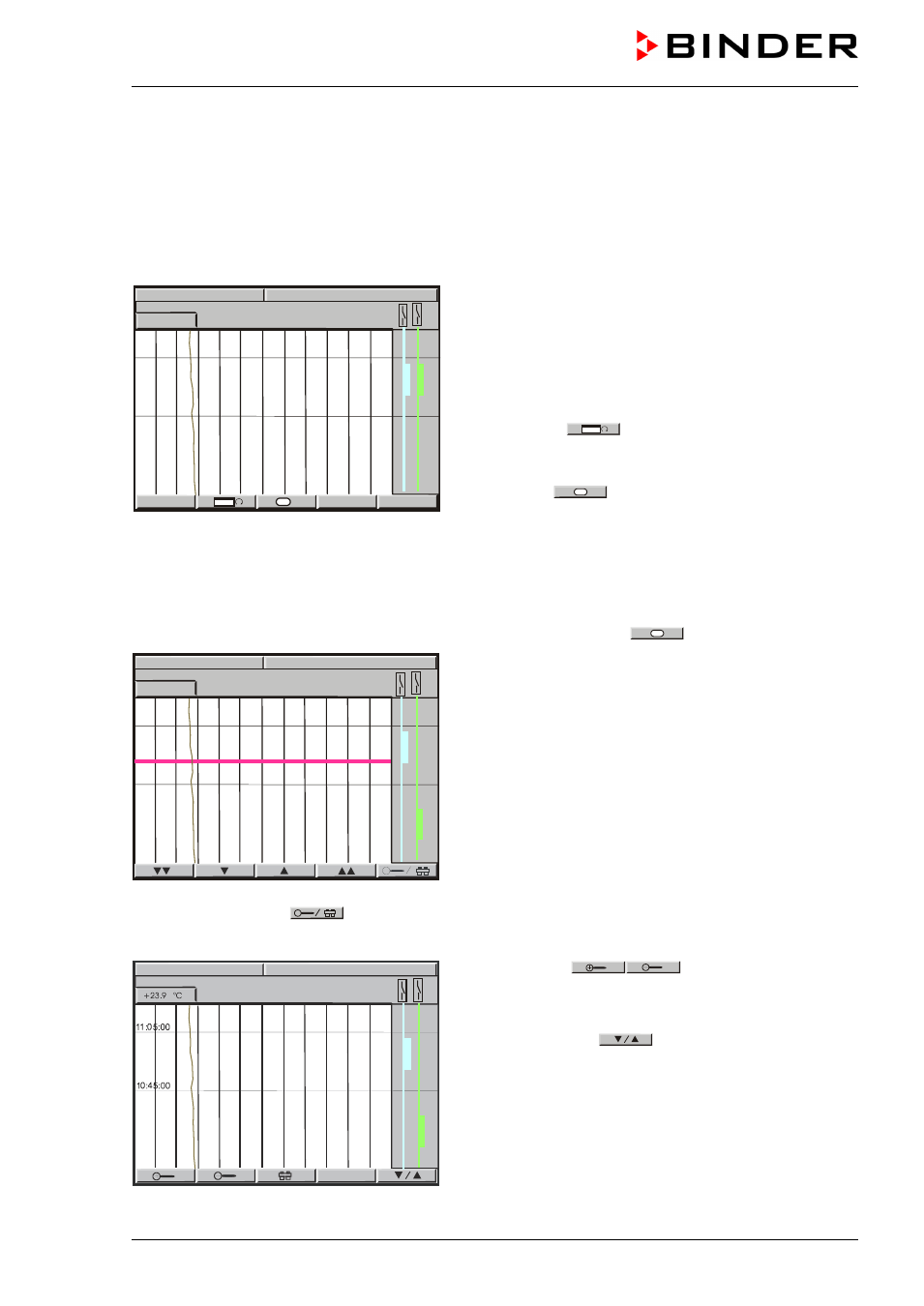

7. Représentation graphique des valeurs mesurées (fonction
d’enregistreur graphique)
Cette représentation semblant à un enregistreur, met à votre disposition les valeurs mesurées
enregistrées pendant une période choisie.
Affichage normal de l’enregistreur graphique:
En haut à gauche : Représentation de la date et de
l’heure actuelles.
En dessous : Représentation numérique et graphique de
la valeur actuelle de température [ °C].
MK: Echelle de température: -50 °C à +200 °C
MKT: Echelle de température: -100 °C à +200 °C
Avec la touche
, choisissez entre des différentes
variations de la représentation.
Dépendant du choix, ce n’est peut-être que maintenant
que la touche
H
sera visible.
La réponse de la protection contre des températures trop élevées ou trop basses (option, chap. 12.3) est
marquée à droite comme ligne bleue élargie.
La protection anti-condensation active est marquée à droite comme ligne verte élargie.
Représentation de l’histoire avec curseur:
Appuyez sur la touche
H
= Histoire. Le curseur
apparaît comme ligne rose, représentant l’instant choisi.
Ainsi, vous avez accès à la valeur mesurée accordante à
cet instant.
En haut à gauche : Représentation de la date et de
l’heure correspondant à la position du curseur
En dessous : Représentation numérique et graphique de
la valeur de température accordante.
Utilisez les touches flèches pour déplacer la ligne
curseur.
Flèches simples : Positionnement précis.
Flèches doubles : Changement d’écran.
Appuyez sur la touche : Changer à la représentation Zoom :
Représentation de l’histoire - Zoom:
Touches loupes
: Zoom devant et arrière
(prolonger ou écourter le temps représenté à l’écran).
Touche de sélection
: Retour à la représentation
précédente.
20:30:00 15.12.13
11:32:20 15.12.13
10:45:00
+23.9 °C
11:05.00
11:32:14 15.12.13
10:45:00
+23.9 °C
CONFIG VIEW-> H
11:05:00
