2.2 Tableau d’instruments latéral
(3)
(6)
(9a)
(9b)
(10a)
(11)
(13)
(4)
(5)
(7)
(8)
(10b)
(12)
(14)
(15)

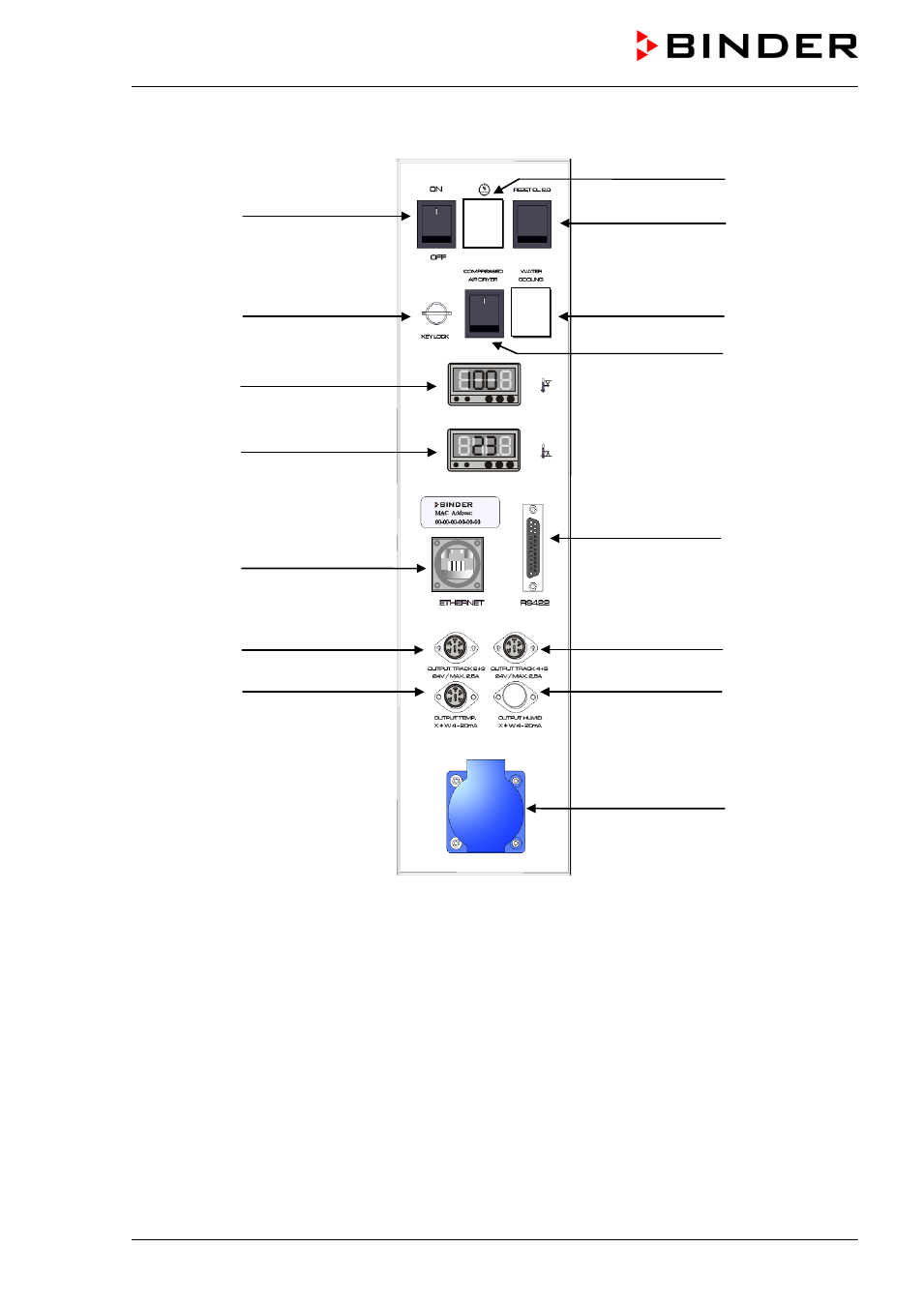

Figure 4: Tableau d’instruments latéral au côté droite du compresseur frigorifique avec des options
(3) Interrupteur principal
(4) ne pas utilisé
(5) Interrupteur RESET pour limiteur de température supérieure et inférieure (option)
(6) Commutateur à clé pour blocage de clavier (option)
(7) ne pas utilisé
(8) Séchoir à air comprimé (option)
(9) Sécurité de surchauffe classe 2 de sur/souschauffe (option):
Affichage d’introduction des limites de température supérieur (9a) et inférieur (9b)
(10a) Interface Ethernet
(10b) Interface RS422 (option)
(11) 2 sorties sans potentiel par pistes de commande 2 et 3 (MKT, option pour MK)
(12) 2 sorties sans potentiel par pistes de commande 4 et 5 (MKT, option pour MK)
(13) Sortie analogique température (option)
(14) ne pas utilisé
(15) Prise 230 V AC, max. 500 W
