9
Français
Introduction
HDMI
VGA-OUT RS-232C
VGA2-IN/YPbPr
VIDEO
S-VIDEO
AUDIO-IN
AUDIO-OUT
MOUSE
(SERVICE) VGA1-IN/YPbPr/
5 4 2 1 3 8 6 7
10

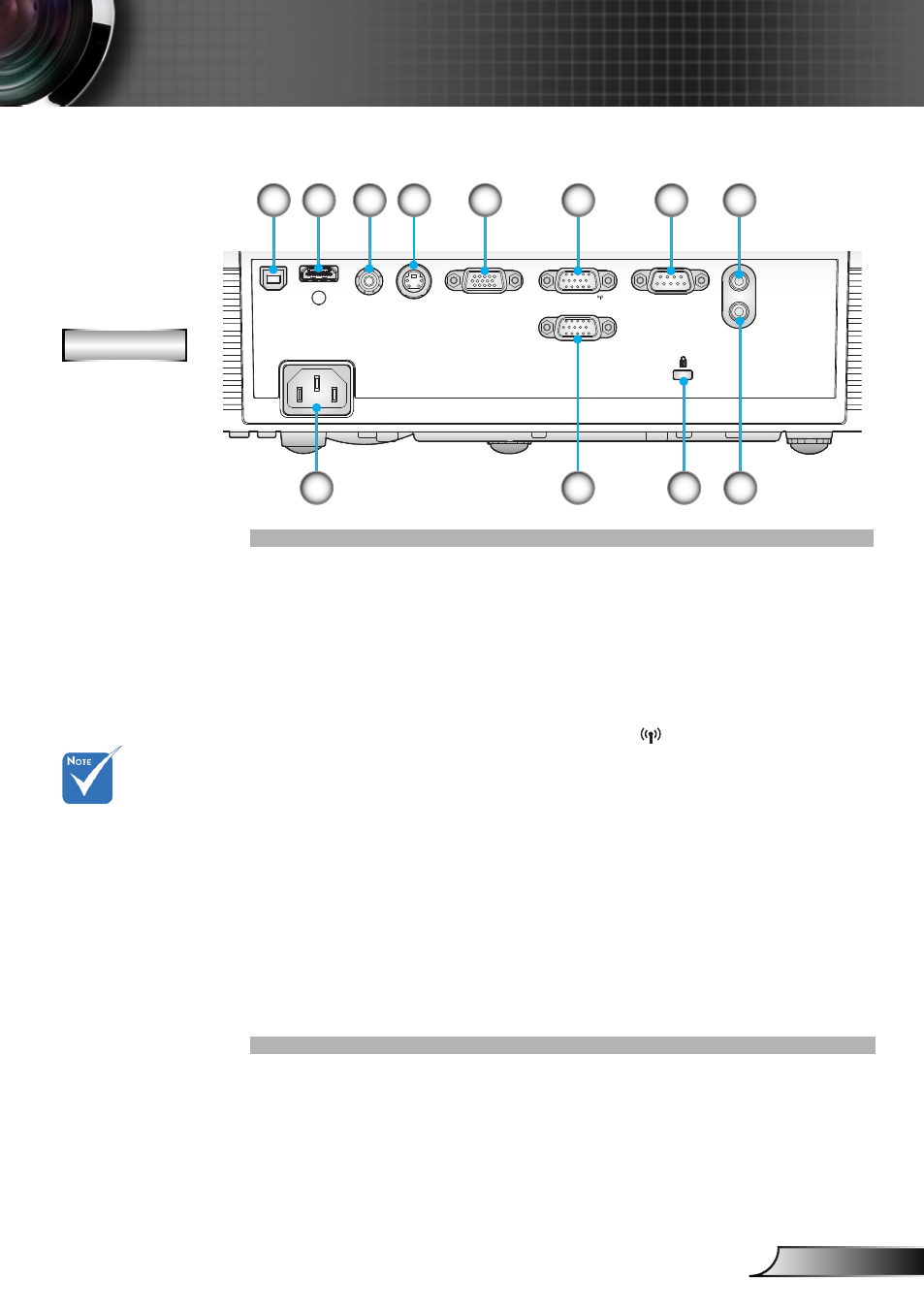

Connexions d’entrée/sortie
 La fonction
boucle est
uniquement sup-
porté par l’entrée
VGA1-IN/YPbPr.
Connecteur USB/Type B (connexion à l’ordinateur pour la 1.
fonction de souris à distance)
Connecteur HDMI 2.
Connecteur entrée vidéo composite 3.
Connecteur Entrée S-Vidéo 4.
Connecteur Sortie VGA (Sortie du moniteur en boucle) 5.
Connecteur Entrée VGA1-In/YPbPr/ 6.
(Signal analogique PC/Entrée vidéo composante/HDTV/
YPbPr/Fonction sans fil via Dongle VGA)
Connecteur RS-232 (Type 9 broches DIN) 7.
Connecteur Entrée audio (Mini prise 3,5 mm) 8.
Prise d’alimentation 9.
Connecteur Entrée VGA2-In/YPbPr 10.
(Signal analogique PC/Entrée vidéo composante/HDTV/
YPbPr)
Port de verrouillage Kensington 11. TM
Connecteur Sortie audio (Mini prise 3,5 mm) 12.
Type A
9 12 11
