Français

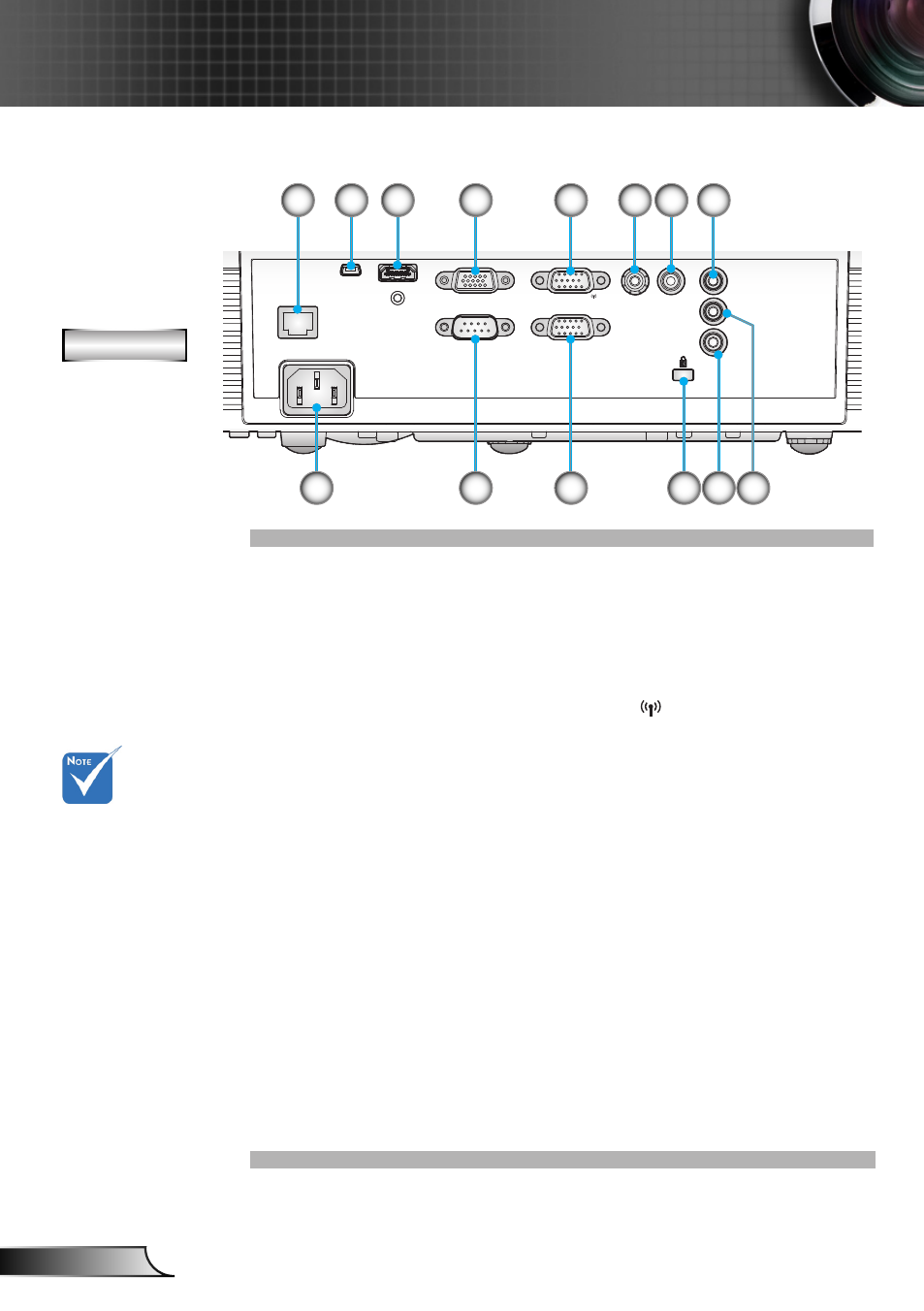

Introduction
RJ-45
MOUSE
(SERVICE)
HDMI
VGA-OUT
RS-232C
VGA2-IN/YPbPr
VGA1-IN/YPbPr/
VIDEO
AUDIO1-IN
(VGA1/VGA2)
AUDIO2-IN
(VIDEO)
AUDIO-OUT
MIC
4
3
1
2
8
5
7
11
La fonction
boucle est
uniquement sup-
porté par l’entrée
VGA1-IN/YPbPr.
Connecteur de réseautage RJ-45
1.
Connecteur USB/Type B (connexion à l’ordinateur pour la
2.
fonction de souris à distance)
Connecteur HDMI
3.
Connecteur Sortie VGA (Sortie du moniteur en boucle)
4.
Connecteur Entrée VGA1-In/YPbPr/
5.
(Signal analogique PC/Entrée vidéo composante/HDTV/
YPbPr/Fonction sans fil via Dongle VGA)
Connecteur entrée vidéo composite
6.
Connecteur d’entrée audio 1 (Mini prise 3,5 mm)
7.
(pour VGA1/VGA2)
Connecteur d’entrée audio 2 (Mini prise 3,5 mm)
8.
(pour Vidéo)
Prise d’alimentation
9.
Connecteur RS-232 (Type 9 broches DIN)
10.
Connecteur Entrée VGA2-In/YPbPr
11.
(Signal analogique PC/Entrée vidéo composante/HDTV/
YPbPr)
Port de verrouillage Kensington
12.
TM
Connectée Entrée Micro
13.
Connecteur Sortie audio (Mini prise 3,5mm)
14.
Type B
9
13
12
6
10
14
