14
Français
Installation
AUDIO-IN
AUDIO OUT
RS-232C
VGA-OUT
VGA2-IN/YPbPr
HDMI
S-VIDEO
VIDEO
MOUSE
(SERVICE)
VGA1-IN/YPbPr/
E62405SP
R

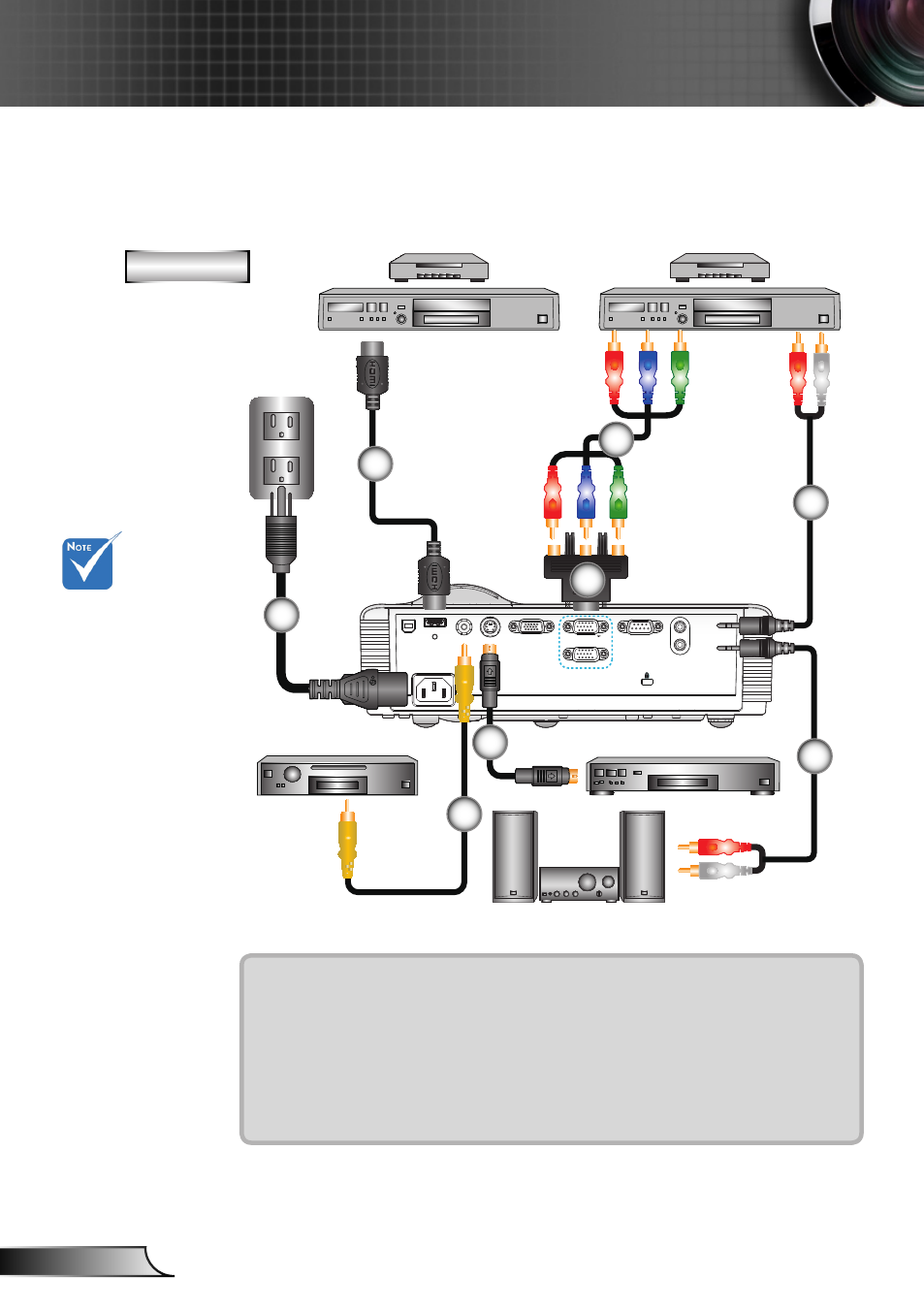

Connexion aux sources vidéo
1....................................................................................Cordon d’alimentation
2..................................................................................................*Câble HDMI
3.........................................*Adaptateur 15 broches 3 RCA composante/HDT
4............................................................................*Câble composante 3 RCA
5.................................................................................... *Câble d’entrée audio
6.................................................................................*Câble vidéo composite
7.............................................................................................. *Câble S-Vidéo
8................................................................................... *Câble de sortie audio
1
6
4
5
2
3
Sortie S-Vidéo
Sortie vidéo composite
En raison des
différences entre
les applications
pour chaque pays,
certaines régions
peuvent avoir des
accessoires diffé-
rents.
(*) Accessoire en
option
L’interface dépend
des spécifications
du modèle.
Lecteur DVD, Décodeur,
Récepteur HDTV
Sortie audio
7
Type A
Lecteur DVD, Décodeur,
Récepteur HDTV
8
