10

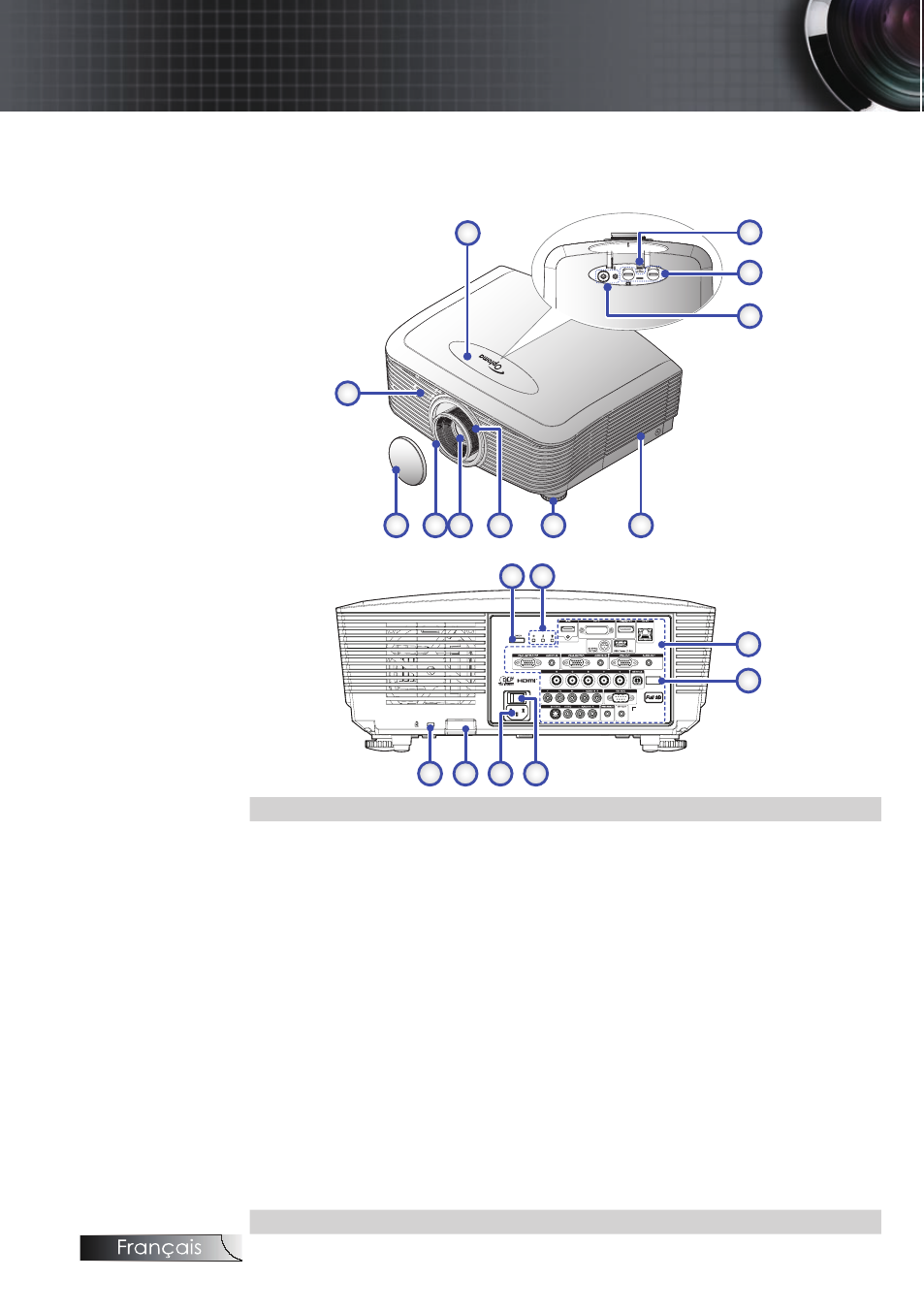

Vue d’ensemble sur le produit
Unité principale
2
1
7
6
9
8
11 10
5
4
3
12 13
19 18 17 16
14
15
1.
Récepteur IR avant
10. Mise au point
2.
Couvercle supérieur
11. Capuchon de l’objectif
3.
Bouton de déverrouillage de l’
objectif
12. Bouton d’alimentation
4.
Objectif vertical et horizontal 13. Indicateurs LED
Commandes de réglage du
déplacement
14. Connections entrée/sortie
5.
Panneau de commande
15. Récepteur IR arrière
6.
Couvercle de la lampe
16. Bouton principal d’
alimentation
7.
Pied de réglage de l’
inclinaison
17. Douille électrique
8.
Zoom
18. Barre de sécurité
9.
Objectif
19. Verrou Kensington™
Introduction
