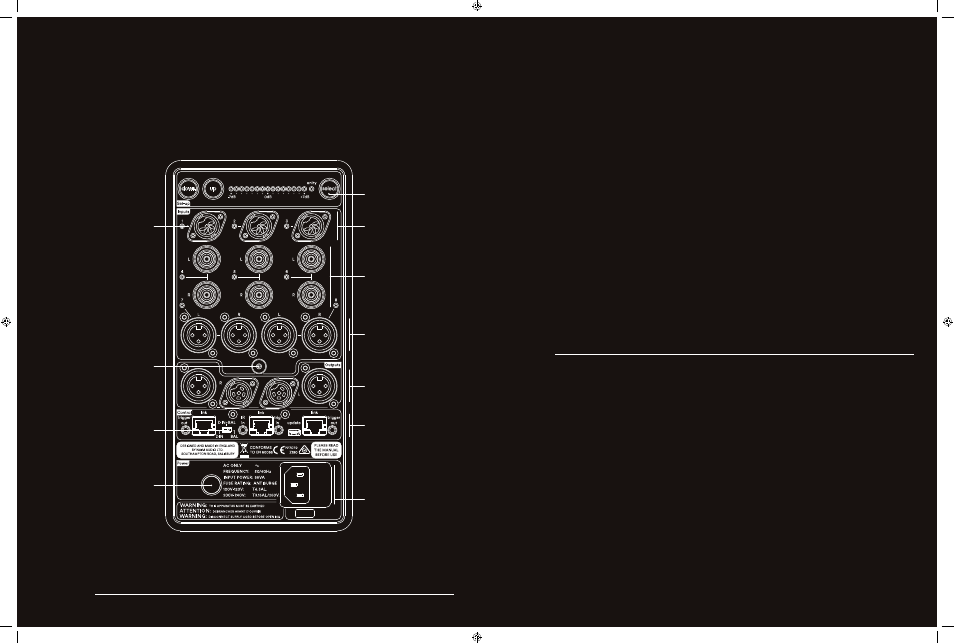

2 . 2 P A N N E A U D E C O N N E X I O N N A C S 1
E2378
2 . 3 S O R T I E S E T C O N N E X I O N S A U D I O N A C S 1
Le préampli NAC S1 est doté de deux paires de sorties audio stéréo analogiques : une paire de
connecteurs DIN à quatre broches et une paire de connecteurs XLR symétriques. Un commutateur
à glissement sur le panneau de connexion permet de sélectionner le connecteur de sortie XLR,
DIN ou les deux.
Si vous prévoyez d’utiliser le préampli NAC S1 avec un amplificateur de puissance Naim 500 Series
ou Classic Series (le plus vraisemblablement NAP 500 ou NAP 300), les connecteurs DIN gauche
et droit doivent être raccordés respectivement aux entrées de canal 1 et 2 de l’amplificateur de
puissance, à l’aide de câbles d’interconnexion Naim DIN à quatre broches à XLR. Votre revendeur
Naim vous fournira les câbles qui conviennent. Le commutateur du connecteur de sortie doit être
en position DIN.
Si vous prévoyez d’utiliser le préampli NAC S1 avec une paire d’amplificateurs de puissance NAP S1,
les connecteurs de sortie symétriques XLR gauche et droit doivent être raccordés aux entrées
gauche et droite de l’amplificateur de puissance à l’aide de câbles d’interconnexion XLR à XLR livrés
avec les amplificateurs de puissance. Votre revendeur Naim peut vous fournir des câbles plus longs
en cas de besoin. Le commutateur du connecteur de sortie doit être en position BAL.
Si vous prévoyez d’utiliser le préampli NAC S1 avec une amplification de puissance Classic Series
et avec une paire d’amplificateurs de puissance NAP S1 simultanément, les connecteurs de sortie
symétriques XLR gauche et droit doivent être raccordés aux entrées gauche et droite du NAP S1 à
l’aide de câbles d’interconnexion XLR à XLR. Les connecteurs de sortie DIN gauche et droit doivent
être raccordés respectivement aux entrées de canal 1 et 2 de l’amplificateur de puissance Classic
Series, à l’aide de câbles d’interconnexion Naim DIN à XLR à quatre broches. Le commutateur de la
prise de sortie du NAC S1 doit être en position DIN+BAL.
Entrées DIN : 1 2 et 3
Configuration du mappage et
du gain d’entrée
Entrées Phono : 4, 5 et 6
Connecteurs supérieurs : Gauche
Connecteurs inférieurs : Droit
Sorties :
XLR : symétrique
DIN : asymétrique
Commande :
RJ45: Bus CAN x 3
RS232 x 1
Jack: entrée de
déclenchement x 1
sortie de
déclenchement x 2
entrée IR x 1
USB: mise à jour de
microprogramme
Entrées XLR symétriques : 7 et
8
Alimentation secteur et
fusible
Témoin d’entrée
Commutateur de sélection
de sorties
Prise de terre auxiliaire
Mise sous / hors tension
2 . 0 P R É A M P L I F I C A T E U R N A C S 1
Le gain d’entrée des cinq entrées du préampli NAC S1 peut être réglé indépendamment
sur chaque entrée. Le réglage du gain d’entrée permet de compenser les niveaux de signal
de différents composants sources, pour que la commutation des entrées soit moins
susceptible d’obliger à régler le volume du préampli. Le réglage du gain d’entrée fait l’objet
du paragraphe 4.2.
Une borne de terre sur le panneau de connexion du NAC S1 permet d’établir la terminaison des
câbles d’interconnexion spécialisés avec les conducteurs de terre auxiliaires. Pour obtenir des
conseils sur l’utilisation de ces câbles d’interconnexion, veuillez prendre contact avec votre
revendeur Naim.
Utilisez systématiquement des câbles d’interconnexion conçus pour des applications audio haut
de gamme, pour raccorder l’équipement source aux entrées de l’appareil NAC S1. Les câbles
d’interconnexion Naim vous donneront toujours les meilleurs résultats.
