1 2

1 3

2 . 1

E N T R É E S E T C O N N E X I O N S A U D I O N A C S 1

Le préampli NAC S1 est doté de cinq entrées de ligne audio stéréo analogique prévues pour le

raccordement de composants sources de signal analogique telles que lecteurs de CD, streamers,

processeurs audiovisuels, DAC, préamplis phono ou serveurs musicaux. Les entrées sont

accessibles par des connecteurs montés sur le panneau de connexion. Ces connecteurs font

l’objet du Schéma 2.2.

Les connecteurs se présentent sous la forme de trois connecteurs DIN à cinq broches, trois paires

gauche / droite de connecteurs phono RCA et deux paires gauche / droite de connecteurs XLR

symétriques. Chacune de ces huit entrées physiques peuvent être « mappées » sur une des cinq

entrées de préampli interne.

La tabulation du mappage d’entrée NAC S1 par défaut se présente comme suit :

N O M D E L ’ E N T R É E

C O N N E C T E U R ( S ) D ’ E N T R É E

C D

1 (DIN 5 broches)

S T R E A M

2 (DIN 5 broches)

A V

4 (paire phono RCA)

P H O N O

3 (DIN 5 broches)

A U X

7 (paire XLR symétrique)

Par défaut, deux paires de connecteurs d’entrée phono RCA (entrées 5 et 6) et une paire de

connecteurs d’entrée XLR symétrique (entrée 8) ne sont mappées sur aucune entrée de préampli.

La modification du mappage de connecteur d’entrée par défaut fait l’objet d’une description au

paragraphe 4.1

R E M A R Q U E . les entrées symétriques sont différentes des entrées « asymétriques » en ce que la

terre et le conducteur de signal négatif sont séparés. Dans le cas d’un câble d’interconnexion de signal

conventionnel « asymétrique », les conducteurs de terre et négatifs sont communs. Dans un scénario

symétrique, le signal négatif et la terre parcourent des conducteurs indépendants. La connexion

symétrique entre le préampli et les amplificateurs de puissance réduit considérablement la possibilité

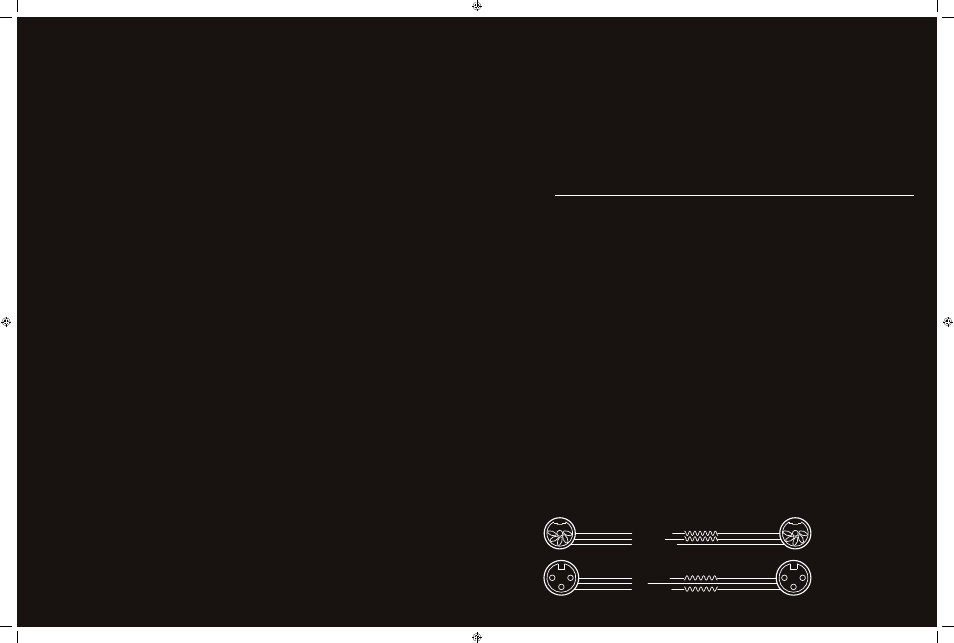

de bruits et de ronflement – surtout en cas de recours à de grandes longueurs de câbles. Le schéma

ci-dessous illustre les interconnexions symétrique et asymétrique.

2 . 0 P R É A M P L I F I C A T E U R N A C S 1

Terre commune

Signal gauche

Signal droit

Terre

Signal positif

Signal négatif

Câble d’interconnexion stéréo asymétrique

Câble d’interconnexion mono symétrique

(la stéréo en nécessite deux)
