3 . 3 S O R T I E S E T C O N N E X I O N S A U D I O N A P S 1
Le panneau de connexion des amplificateurs de puissance NAP S1 est doté d’une seule sortie de
haut-parleur. Ce connecteur est illustré sur le Schéma 3.2.
Le fabricant préconise l’utilisation de câbles de haut-parleur Naim avec les amplificateurs
de puissance NAP S1. D’un point de vue technique, les autres câbles de haut-parleur sont
compatibles avec les appareils NAP S1, mais ces derniers ont été spécialement conçus pour être
utilisés avec des câbles Naim, à l’origine de performances optimales. Votre revendeur Naim peut
vous confectionner des câbles de haut-parleur munis des fiches de connexion et à la longueur
qui conviennent.
Les bornes de sortie de haut-parleur des appareils NAP S1 sont compatibles avec les fiches de
raccordement Naim Statement, standards de 4 mm ou les cosses. Les fiches de haut-parleur
Statement ou standards de 4 mm s’insèrent directement dans les connecteurs prévus à cet effet.
Pour utiliser des cosses, desserrez les bornes de haut-parleur de l’appareil NAP S1 et resserrez-les
après avoir posé les cosses. Pour desserrer une borne de haut-parleur de l’appareil NAP S1,
commencez par retirer le capuchon rouge ou noir de l’écrou en laiton situé sous les bouchons,
puis dévissez l’écrou à l’aide de la clé fournie. Reposez le capuchon après avoir resserré l’écrou.
A V E R T I S S E M E N T . L’appareil NAP S1 peut produire des tensions de sortie suffisamment
puissantes pour provoquer un choc électrique de faible intensité. Veillez à bien éteindre l’amplificateur
NAP S1 avant d’en toucher les bornes de sortie.
Au moment de brancher les haut-parleurs, vérifiez qu’ils sont « en phase » autrement dit, que les
polarités négatives et positives de raccordement des extrémités de câbles de haut-parleur et
d’amplificateur de puissance sont les mêmes pour les deux canaux.
R E M A R Q U E . les bornes de haut-parleur de l’appareil NAP S1 sont étiquetées « hot » (point chaud) et
« cold » (point froid). Le point chaud correspond à la polarité positive d’un amplificateur classique et le
point froid, à sa polarité négative. Les termes « Hot » et « cold » sont utilisés de préférence aux termes
négatif et positif dans la mesure où l’appareil NAP S1 est un amplificateur ponté dont les deux bornes
sont « actives ». Sur un amplificateur classique, seule la borne positive est active – la borne négative
étant reliée à la terre.
E2378

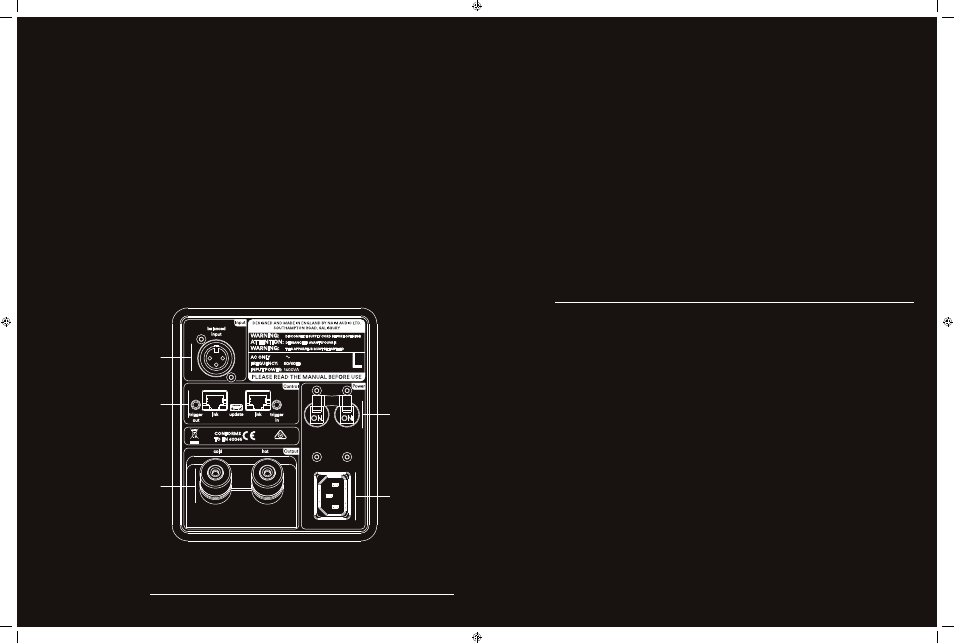

3 . 2 P A N N E A U D E C O N N E X I O N N A P S 1
Commande :
RJ45: Bus CAN x 2
Jack : entrée de
déclenchement x 1
sortie de
déclenchement x 1
USB : mise à jour de
microprogramme
Entrée XLR symétrique
Sortie haut-parleur
Alimentation secteur
Commutateur
d’alimentation
