Guide d’installation — bardeaux d’acier

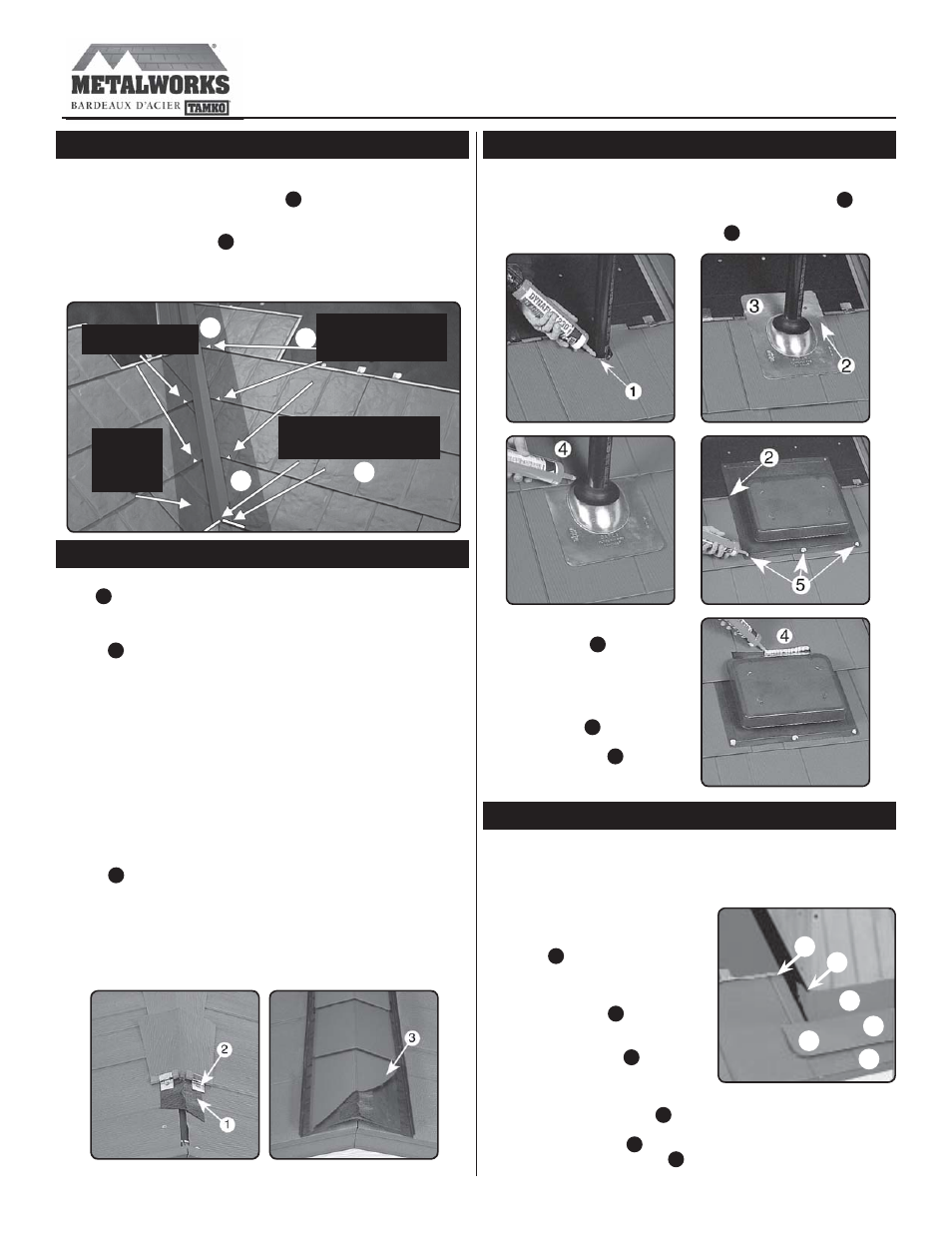

Page 3
Couronnements d’arêtier et faîtières
Détail du mur d’amont
• Lorsque vous travaillez autour de lucarnes, appliquez du ruban TW
Moisture Wrap de TAMKO, d’une largeur d’au moins 6 po, d’abord sur la
région du mur d’amont, puis sur les murs latéraux, en ramenant l’extrémité
inférieure sur le dessus du mur d’amont. Appliquez du scellant par-dessus
le ruban TW Moisture Wrap aux deux angles avant de la lucarne.
• Coupez les bardeaux pour qu’ils
s’ajustent bien sous la lucarne, et
fixez-les à travers la partie du haut des
bardeaux. Le long de l’angle
inférieur de la lucarne, coupez la lèvre
de blocage supérieure du bardeau de
sorte que le solin de mur latéral repose
à plat sur le bardeau.
• Le solin du mur d’amont doit être formé
à partir de garniture métallique en
rouleau METALWORKS. La bande
de solin doit être pliée de manière à se
prolonger vers le haut d’au moins
3 1/2 po par rapport au mur vertical et à chevaucher le dernier rang de
bardeaux d’au moins 3 1/2 po.
• Taillez le solin du mur d’amont de sorte qu’il y ait des angles arrondis qui
chevauchent le bardeau. Coupez le solin de manière à envelopper le
mur vertical jusqu’au mur latéral.
Détail de tuyauterie/d’évent
• Coupez le(s) bardeau(x) pour qu’il(s) s’ajuste(nt) fermement autour des
tuyaux/évents, et appliquez du scellant à l’uréthane monocomposé de
qualité construction sur le périmètre de l’élément de pénétration.
• Coupez et rabattez en arrière la lèvre de blocage supérieure du bardeau
que le solin de tuyau ou d’évent recouvrira.
• Appliquez du scellant sur le
dessous du solin. Faites
l’installation de telle sorte que
le prochain bardeau complet
chevauchera le solin. Appliquez
du scellant au bas du bardeau,
là où il rencontre le haut du
tuyau/de l’évent. Appliquez
également du scellant sur les
attaches
apparentes.
• Pour le premier rang de bardeaux qui arrive dans une noue ou en repart,
coupez une encoche de 6 po dans le retour de la lèvre de blocage
inférieure du premier bardeau seulement. Dans tous les autres
bardeaux de la noue, coupez une encoche en V de 1/2 po dans le retour
de la lèvre de blocage inférieure à environ 6 po du milieu de la noue,
pour l’écoulement des eaux.
• Aux faîtes et aux arêtiers, alignez la rive de coupe des bardeaux l’une
contre l’autre, et fixez de face ceux-ci en prévoyant au moins deux (2)
attaches par bardeau.
Installation des bardeaux (suite)
6
5
2
3
4
1
4
4
5
6
• Appliquez une bande de scellement d’arêtier et de faîte, à double
face, centrée sur le point de rencontre des bardeaux.
• Installez des couronnements d’arêtier à biseau ou des faîtières de
12 po par-dessus les bandes de scellement d’arêtier et de faîte. Les
couronnements d’arêtier à biseau se fixent au moyen de brides de
fixation. Veuillez noter : les faîtières de 12 po METALWORKS avec
ourlet de clouage incorporé se posent sans attaches.
• Fixez de face le premier et le dernier couronnement/faîtière de chaque
section. Fixez à travers le couronnement/la faîtière aux quatre angles, à
l’aide de clous ou de vis. Appliquez du scellant sur les attaches
apparentes.
• À la jonction de deux solins de noue, installez des faîtières de 12 po pour
dissimuler le joint scellé.
• Méthode de rechange pour les régions très venteuses : Les
couronnements d’arêtier à biseau peuvent être aussi fixés de face.
Fixez à travers les couronnements aux quatre angles, à l’aide de clous
ou de vis. Si vous utilisez des clous, appliquez du scellant sur les
attaches apparentes.
• Dans les applications d’évent de faîte, installez l’évent par-dessus les
bardeaux; appliquez des bandes de scellement d’arêtier et de faîte à
double face sur l’évent, puis installez des faîtières de 12 po par-dessus
celui-ci.
Les bandes de scellement d’arêtier et de faîte peuvent ne pas être
requises, suivant le type d’évent utilisé.
• Les faîtières de 12 po peuvent être utilisées sur les arêtiers ou les faîtes.
Mais les couronnements d’arêtier ne doivent être utilisés que sur les
arêtiers des toitures.
Remarque : Veillez à ce que les attaches pénètrent d’au moins 1/2 po
dans le platelage de la toiture.
Encoches en V
de ½ po
Coupez une encoche
en V de ½ po à 6 po
de la noue
Coupez une encoche de
6 po dans le bardeau du
premier rang
Position
de la noue
sous le
bardeau
1
2
3
4
1
2
3
5
6
4
3
5
5
2
1
6
