17
RÉGLAGES

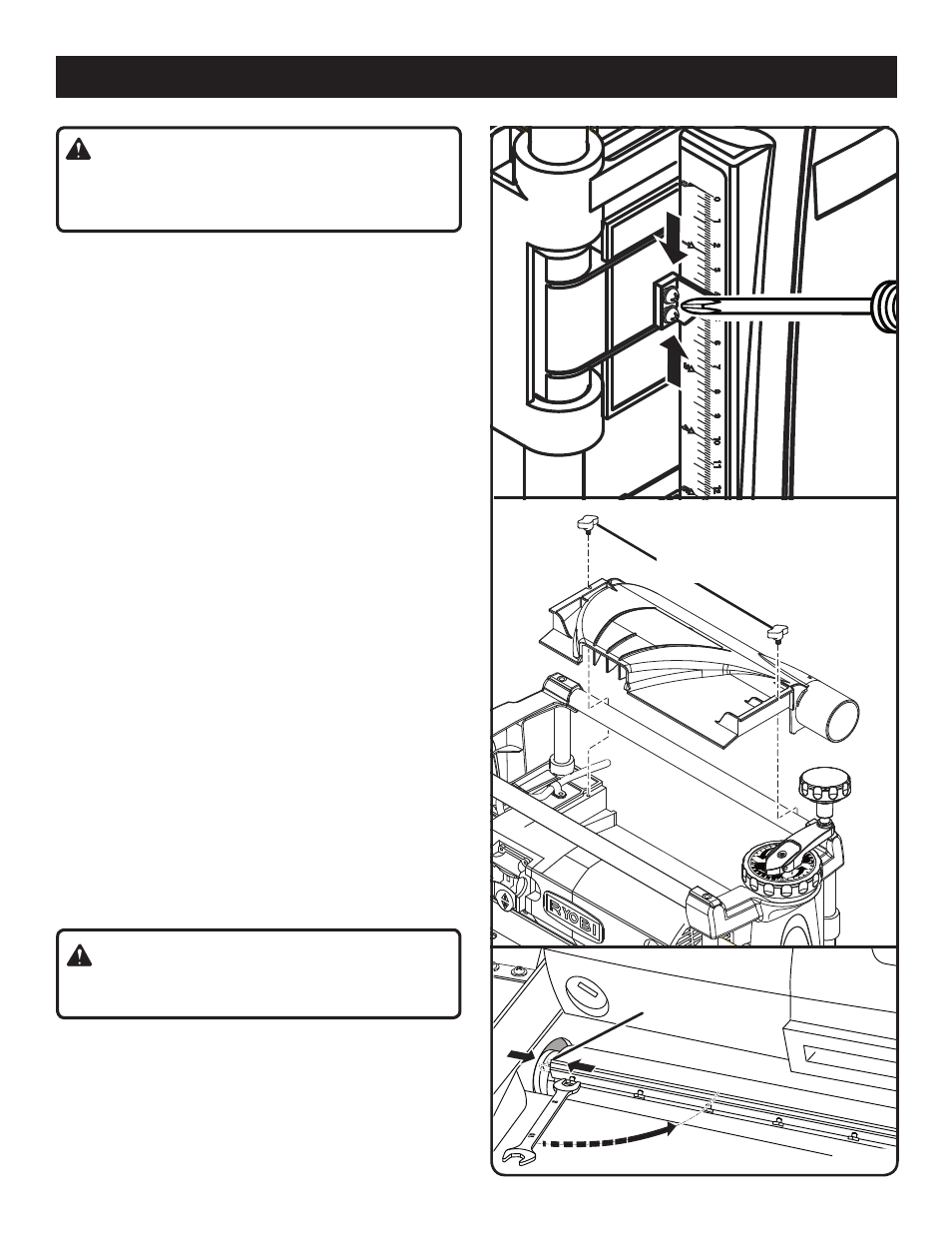

Fig. 9
Fig. 10
AVERTISSEMENT :
Avant d’effectuer tout réglage, s’assurer que l’outil est
débranché. Le non-respect de cet avertissement pourrait
entraîner des blessures graves.
RÉGLAGE DE L’ÉCHELLE D’ÉPAISSEUR
Voir la fi gure 9.
L’échelle d’épaisseur, qui se trouve sur le côté avant droit
de la machine, montre l’épaisseur de la pièce rabotée.
Une vérification régulière de l’ajustement de l’échelle de
profondeur évitera les coupes inexactes.

Raboter une chute de bois et mesurer son épaisseur.
 Si le système est correctement ajusté, l’épaisseur de
la pièce rabotée sera exactement celle indiquée sur
l’échelle.
 S’il est déréglé, desserrer les deux vis de fixation de
l’échelle et régler celle-ci correctement.
 Resserrer les vis fermement.
RÉGLAGE DE LAME
Voir les fi gures 10 et 11.
Les lames peuvent présenter de petites ébréchures causées
par du sable ou d’autres particules se trouvant sur des pièces
ayant traversé la machine. De légers réglages peuvent être
effectués sur l’une des lames ou les deux pour corriger ces
petites imperfections.

Débrancher la raboteuse et retirer la clé du
commutateur.
 Abaisser la tête de coupe.
 Retirer les deux vis à oreilles permettant de fixer le
capot de dépoussiérage ; enlever le capot et le mettre
de côté.
 Faire tourner la tête de coupe en passant la main au-
dessous pour faciliter la tâche.
• En utilisant la table comme miroir, toucher la broche
filetée, à l’endroit où elle rencontre la table de la
raboteuse.
• Avec précaution, remonter les doigts le long de
la broche, jusqu’à ce qu’ils atteignent la courroie
d’entraînement.
• Tourner la courroie avec les doigts jusqu’à ce que la
tête de coupe se verrouille.
AVERTISSEMENT :
Pour éviter des blessures NE JAMAIS faire tourner la tête
de coupe avec la main.
 À l’aide de la clé fournie, desserrer les deux boulons
maintenant la lame dans la tête de coupe.
 Pousser l’extrémité encochée de la lame vers la droite
ou la gauche pour la positionner comme désiré. La lame
peut être déplace de 1,2 mm (3/64 po).
 Resserrer les boulons de lame.
 Remettre le capot de dépoussiérage en place et serrer
les deux vis à oreilles.
Fig. 11
DESSERRER
DÉPLACER
LA LAME
VIS À
OREILLES
