UTILISATION
RÉGLAGE DE LA PROFONDEUR DE
RABOTAGE
Voir la fi gure 7.
Le bouton de réglage de profondeur permet d’ajuster la
quantité de bois éliminée à chaque passe.
RÉGLAGE DE LA PROFONDEUR DE RABOTAGE :

Tourner la manivelle de réglage de profondeur vers la
gauche pour abaisser la tête de coupe à la profondeur
de la pièce.
 Tourner la poignée de réglage de la lame de manière à
ce que le zéro du bouton s’aligne sur l’encoche de la
manivelle.
 Ajuster la quantité de bois à éliminer en tournant la
manivelle de réglage de profondeur. Chaque tour complet
de la manivelle élève ou abaisse la tête de coupe de
1,5 mm (1/16 po).
REMARQUE : Ne jamais raboter plus de 3 mm (1/8 po)
des planches jusqu’à 152,4 mm (6 po) de largeur ou plus
de 1,5 mm (1/16 po) des planches de 15 à 330,2 mm (6 à
13 po) de largeur.
REMARQUE : Ne pas utiliser la raboteuse continuellement
à la profondeur maximum [3 mm (1/8 po)] ce qui
endommagerait le moteur.
RABOTAGE
Voir la fi gure 8.
Utiliser une chute de bois pour le premier essai de rabotage.
Une fois la planche rabotée, vérifier l’exactitude de toutes
ses dimensions. Si les dimensions ne sont pas exactes,
consulter la section Réglages pour des instructions
supplémentaires.
Avant chaque utilisation de la raboteuse, vérifier le serrage de
la quincaillerie, s’assurer que le capot de dépoussiérage est
solidement assujetti et s’assurer que la tête de coupe tourne
librement. Abaisser la tête de coupe jusqu’à environ 25 mm
(1 po) de la surface de la table de la raboteuse. Sans placer
de charge sur la raboteuse, la mettre en marche et laisser le
moteur parvenir à sa vitesse maximum pour le tester. Si la
raboteuse est trop bruyante ou vibre excessivement, l’arrêter
immédiatement et verifier de nouveau le serrage de toute la
quincaillerie en effectuant tous les serrages éventuellement
nécessaires.
AVERTISSEMENT :
Pour éviter des blessures graves, ne pas se tenir
directement à l’avant ou à l’arrière de la raboteuse. Si
un objet est projeté hors de la raboteuse, il le sera dans
cette direction.
 Se tenir d’un côté de l’entrée de la raboteuse.
 Mettre le commutateur en position de marche ( l ).
 Soulever la planche à raboter en la saisissant par les
bords, à environ mi-longueur. Poser l’extrémité de la
planche sur la table de la raboteuse et la pousser dans
la machine.

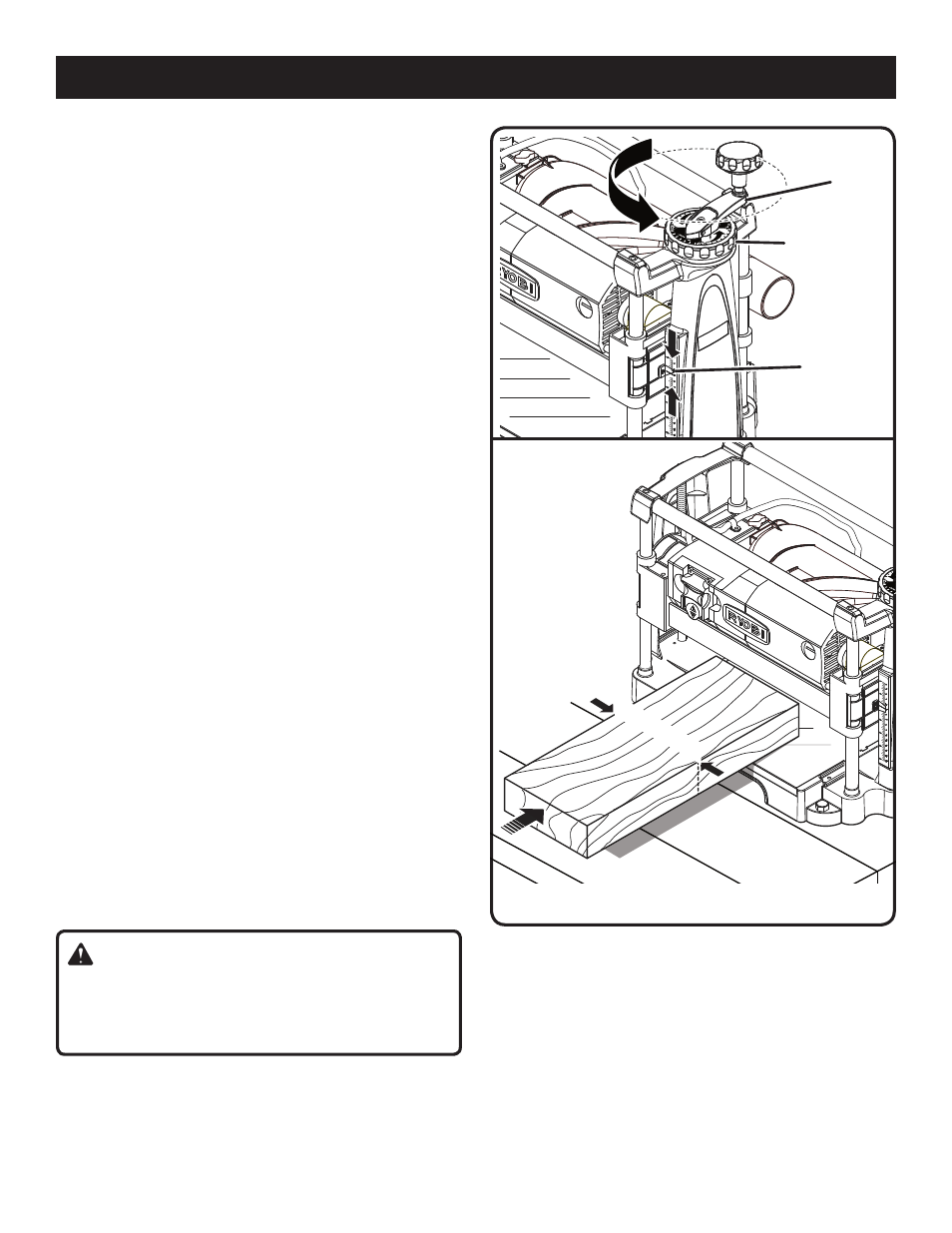

Fig. 7
Fig. 8
MANIVELLE DE
RÉGLAGE DE
PROFONDEUR
RÉGLAGE
DE L’ÉCHELLE
AXE
BOUTON DE
RÉGLAGE DE
PROFONDEUR
REMARQUE : Les planches de plus de 609,6 mm
(24 po) de long doivent être soutenues par des stands
séparés.
 Pousser légèrement la planche et laisser le système
d’avance automatique lui faire traverser la machine.
 Lâcher la planche pour permettre au système d’avance
de fonctionner correctement. Ne pas pousser ou tirer la
pièce.
 Se placer d’un côté de l’arrière de la machine et recevoir
la pièce rabotée en la saississant comme pour son
introduction. Ne pas saisir une partie de la planche qui
n’a pas passé la zone de sortie de la table.
