CARACTÉRISTIQUES
VEILLER À BIEN CONNAÎTRE LA RABOTEUSE
Voir la figure 2.
Avant d’essayer d’utiliser la raboteuse, se familiariser avec
toutes ses fonctions et toutes les mesures de sécurité qui
se rapportent à son utilisation.
MOTEUR 15 A
Cette raboteuse est équipée d’un moteur de 15 ampères,
assez puissant pour effectuer les travaux les plus durs.
AVANCE AUTOMATIQUE
Les rouleaux d’entrée et de sortie font avancer la planche
dans la raboteuse.
TÊTE DE COUPE
La tête de coupe contrôle la profondeur de rabotage.
MANIVELLE DE RÉGLAGE DE PROFONDEUR
La manivelle de réglage de profondeur permet d’élever et
d’abaisser la tête de coupe.
CAPOT DE DÉPOUSSIÉRAGE
Le capot de dépoussiérage comprend une porte rabattante
à ouverture rapide et un raccord de 57,2 mm (2 1/4 po)
permettant le raccordement à un aspirateur d’atelier.
LAMES HAUTE VITESSE RÉVERSIBLES
Les deux lames haute vitesse réversibles durent deux fois
plus longtemps.
COMMUTATEUR ET CLÉ
La raboteuse est dotée d’un commutateur marche / arrêt
facile d’accès avec clé amovible.
ÉCHELLE D’ÉPAISSEUR
L’échelle graduée indique la hauteur des lames, jusqu’à un
maximum de 152,4 mm (6 po).
TABLE
La table soutient la pièce à raboter.

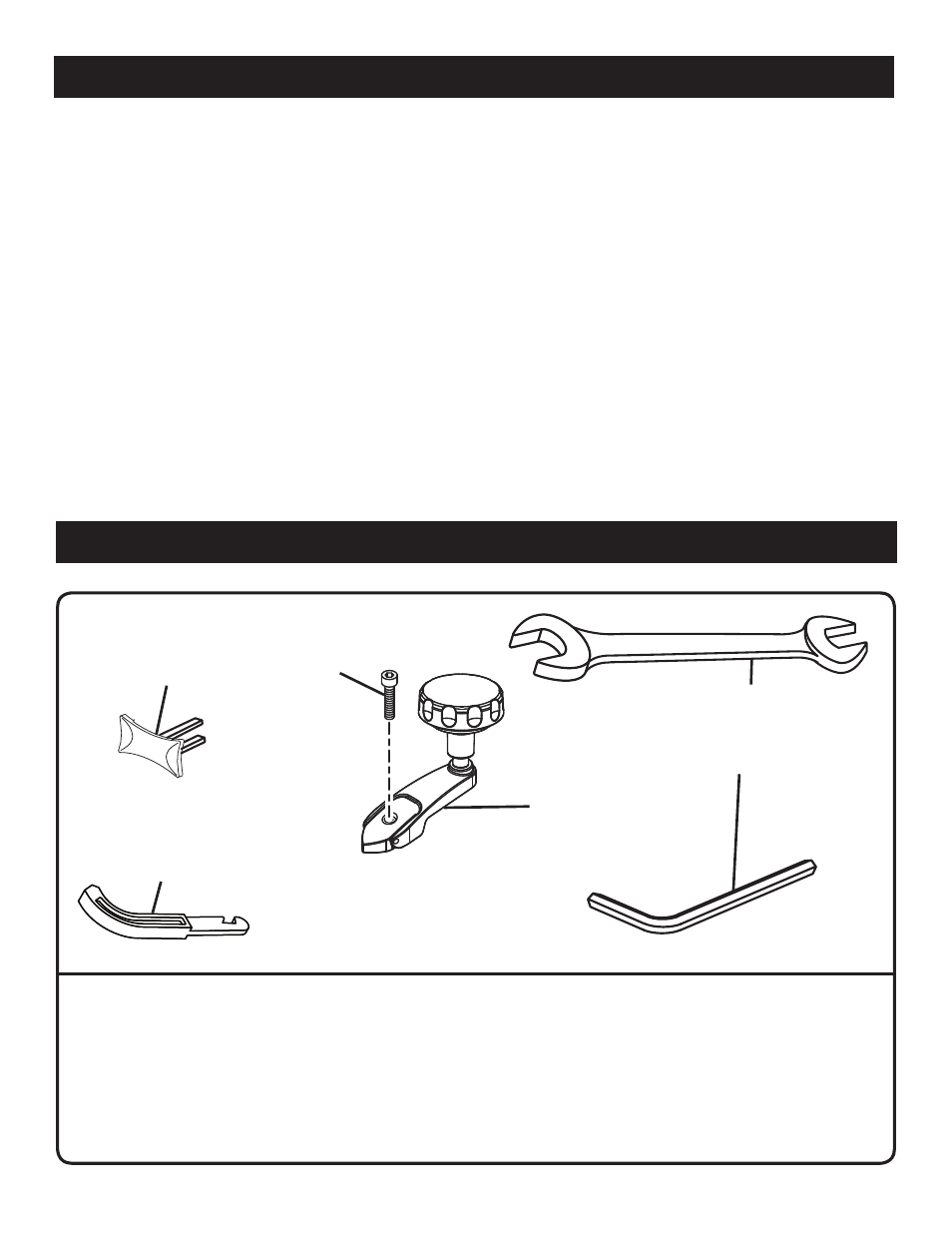

PIÈCES DÉTACHÉES
1 Manivelle de réglage de profondeur ....................................................................................................1
2 Vis ........................................................................................................................................................1
3 Clé du commutateur ............................................................................................................................1
4 Clé à lame magnétique ........................................................................................................................1
5 Clé hexagonale ....................................................................................................................................1
6 Clé plate ...............................................................................................................................................1
No.
de réf. Description Qté
5
Fig. 3
3
4
1
6
2
