Interieur – Sharp MX-6070N Manuel d'utilisation
Page 8
1-5
AVANT D'UTILISER LA MACHINE►AVANT D'UTILISER LA MACHINE

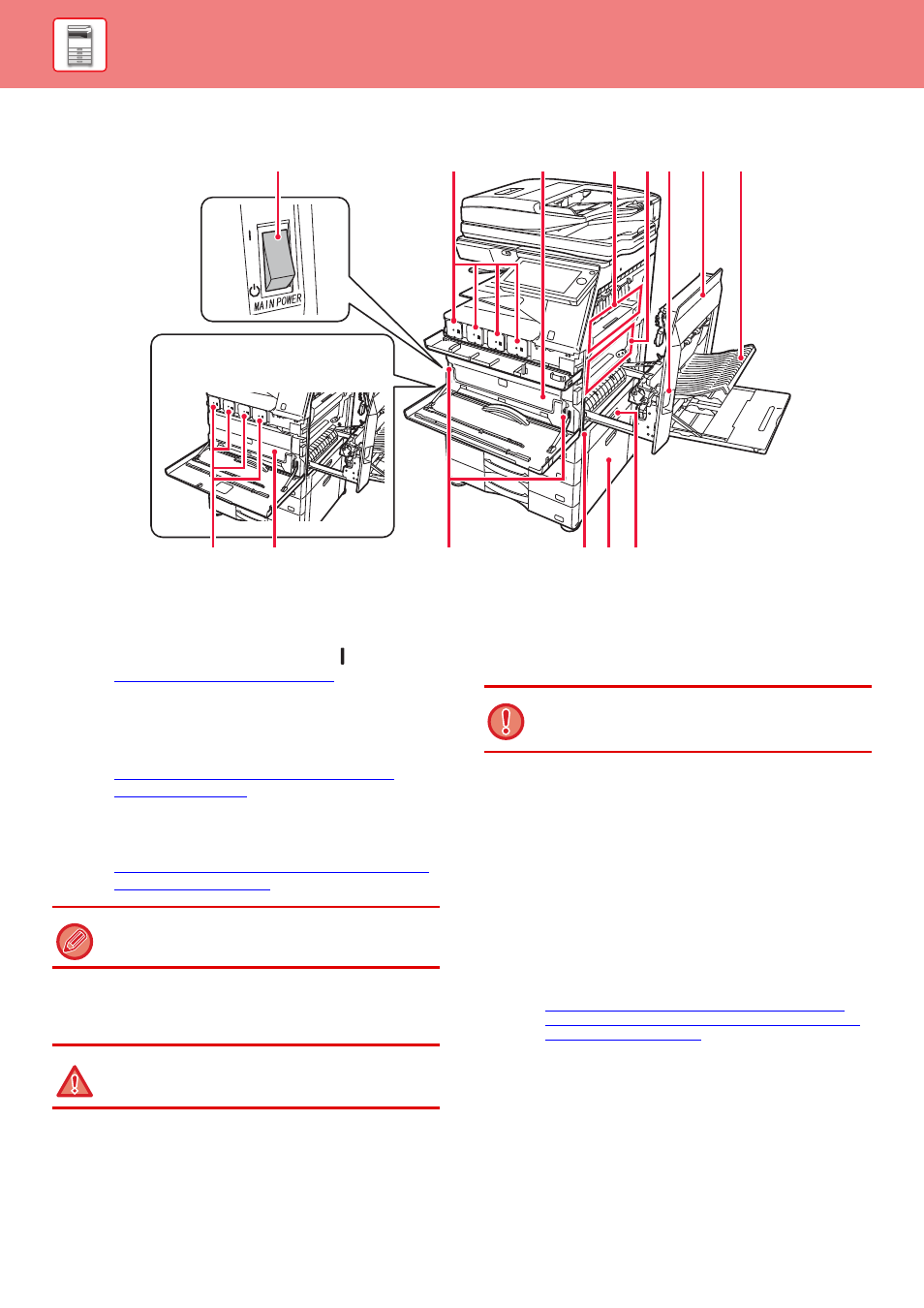

INTERIEUR
(1)
Interrupteur d'alimentation principale
Utilisez cet interrupteur pour mettre la machine sous
tension.
Pour utiliser les fonctions de fax et d'I-fax, l'interrupteur
doit toujours être maintenu en position "
".
► MISE SOUS TENSION (page 1-10)
(2)
Cartouche de toner
Cette cartouche contient le toner.
Lorsque la cartouche de toner est vide, remplacez-la par
une neuve.
► REMPLACEMENT DE LA CARTOUCHE DE
(3)
Bac de récupération de toner
Cette cartouche collecte l’excédent de toner qui demeure
après l’impression.
► REMPLACEMENT DU BAC DE RÉCUPÉRATION
(4)
Unité de fusion
Ici, les images transférées sont thermiquement fixées sur
le papier.
(5)
Courroie de transfert
Lors de l’impression en couleur, les images constituées de
toner des quatre couleurs sur les tambours photoconducteurs
sont combinées sur la courroie de transfert.
Lors de l’impression en noir et blanc, seule l’image constituée
de toner noir est transférée sur la courroie de transfert.
(6)
Levier d'ouverture du capot latéral droit
Pour éliminer un bourrage papier, soulevez et maintenez
ce levier pour ouvrir le capot latéral droit.
(7)
Capot latéral droit
Vous pouvez également ouvrir ce capot pour extraire le
papier bloqué.
(8)
Capot d'unité de retournement du papier
Cette unité permet d'inverser le papier lorsqu'une
impression recto verso est effectuée. Vous pouvez
également ouvrir ce capot pour extraire le papier bloqué.
(9)
Bouton de déverrouillage du bac de récupération de toner
Appuyez sur ce bouton pour déverrouiller le système de
verrouillage du bac de récupération de toner usagé pour le
remplacer ou nettoyer l'unité laser.
► NETTOYAGE DE L'UNITÉ LASER (page 1-149)
► REMPLACEMENT DU BAC DE RÉCUPÉRATION
(10) Poignée
Extrayez la poignée et tenez-la fermement lorsque vous
déplacez la machine.
(11) Capot latéral droit du niveau bas/bac 550 feuilles ou support/
magasin papier de 550/2x550/3x550/550&2100 feuilles
Ouvrez ce capot pour éliminer un bourrage papier dans
le magasin 2, 3 et 4.
(12) Capot latéral droit du magasin papier
Ouvrez ce capot pour éliminer un bourrage papier dans le magasin 1.
(1)
(3)
(7)
(6)
(8)
(4)
(5)
(9)
(2)
(10)(11)
(3)
(12)
(2)
MX-3050N/MX-3060N/MX-3070N/
MX-3550N/MX-3560N/MX-3570N/
MX-4050N/MX-4060N/MX-4070N
Un technicien de maintenance collecte le bac de
récupération de toner usagé qui a été remplacé.
L'unité de fusion est chaude. Veillez à ne pas vous
brûler lorsque vous retirez du papier mal alimenté.
Veillez à ne pas toucher ou endommager la courroie
de transfert.
Cela pourrait produire une image erronée.
