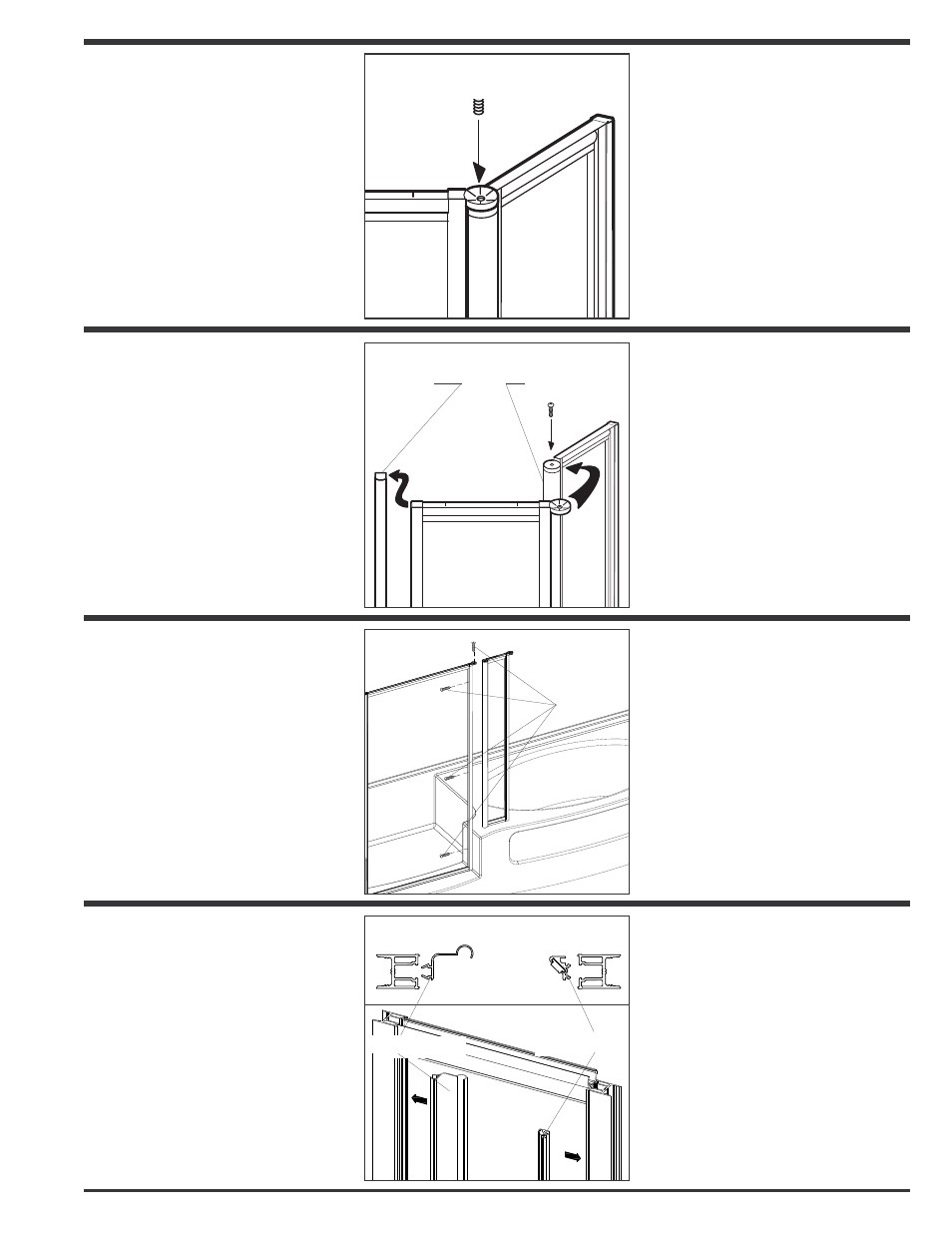

STEP 14

I

I Install the hinge seal (10048405)

on hinge side.

I

I Install the door closure

(10048403).

ÉTAPE 14

I

I Installez le déflecteur souple

(10048405) sur le côté de la
charnière.

I

I Installez le joint de fermeture avec

aimant (10048403).

10048403

Inside

Outside

10048405

STEP 12

Door between panel and wall.

I

I Remove door from the frame.

Refer to Steps 15 to see how to
remove the door.

I

I Place door frame on panel round

frame (10041050) and inside wall
jamb (10041049).

10041051

ÉTAPE 12

Porte entre un mur et un

panneau.

I

I Enlevez la porte du cadre.

Voir lʼÉtape 15 comme
référence au démontage de la
porte.

I

I Insérez le cadre de la porte sur le

cadre round (10041051) du pan-
neau et dans le montant mural
(10041049).

STEP 13

Door against knee wall

I

I Fix door frame to panels and in the

knee wall with screws (10047116).

I

I Drill side frame.
I

I Drill knee wall with proper drill bit.
I

I Remove screw in top lock.
I

I Insert plastic plug in the knee wall.
I

I Fasten in place.

ÉTAPE 13

Porte contre muret.

I

I Fixez le cadre au panneau avec les

vis et au muret avec les vis

(10047116).

I

I Percez le cadre de côté.

I

I Percez le muret avec la mêche appro-

priée.

I

I Enlevez la vis du pivot de fixation

supérieur.

I

I Insérez une cheville de plastique dans

le muret.

I

I Solidifiez en position.

10047116

10041049

STEP 11

Panel to panel.

I

I Screw the lock screw (10047116)

in the lock top (10048309).
Note: Do not tighten.

10047116

ÉTAPE 11

Panneau contre panneau.

I

I Vissez la vis de (10047116) dans

le pivot de fixation supérieur
(10048309).
Note: Ne pas la serrer.
