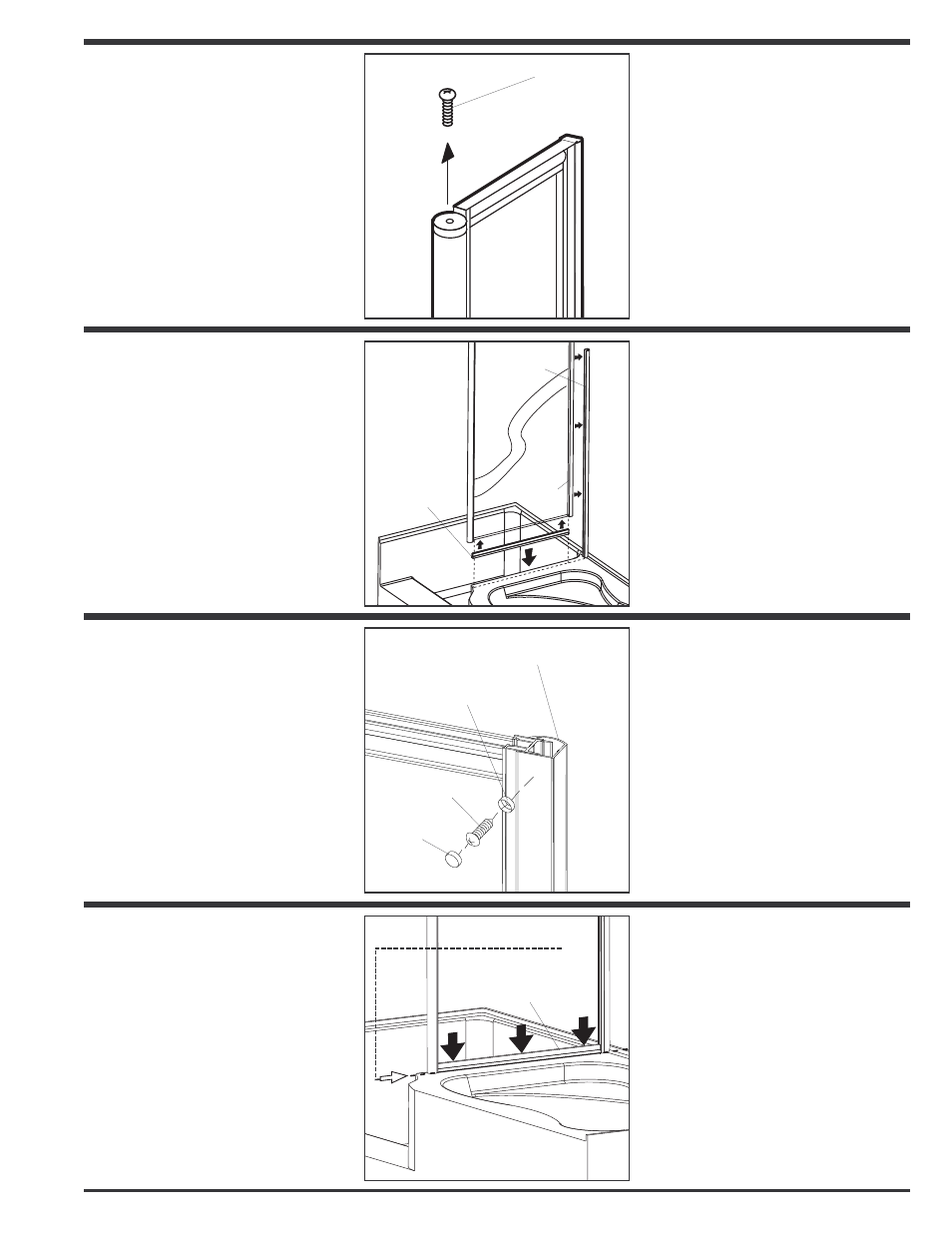

STEP 4
Panel
I
I Remove the screw (10047116) on
the lock bottom (10048310).
10047116
ÉTAPE 4
Panneau
I
I Enlevez la vis (10047116) du pivot
de fixation inférieur (10048310).
10041049
1041050
STEP 6
I
I Insert screws (10047115) into
washers (10002880).
I
I Fix panels and door frame on wall
jambs (10041049) with three
screws (10047115) and washers
(10002880).
I
I Cover screws with snap-caps
(10048075).
ÉTAPE 6
I
I Insérez les vis (10047115) dans
les rondelles (10002880).
I
I Fixez les panneaux et le cadre de
la porte sur les montants muraux
(10041049) avec trois vis
(10047115) et rondelles
(10002880).
I
I Couvrez les vis avec les capu-
chons de finition (10048075).
10047115
10048075
10002880
10041049
STEP 5
For regular panel.
I
I Install first the large panel against
the wall.
I
I Insert the bottom frame
(10041050) on the panel. (the
rounded side facing the exterior
of shower)
I
I Insert it in wall jambs (10041049).
ÉTAPE 5
Pour les panneaux régulier.
I
I Installez dʼabord le panneau
contre le mur.
I
I Placez le cadre du bas
(10041050) sur le panneau. (le
côté rond vers lʼextérieur de la
douche)
I
I Insérez le panneau dans le mon-
tant (10041049).
STEP 7.1
I
I Push on the bottom frame panel
(10041050) for it to rest
completely on the bath.
ÉTAPE 7.1
I
I Poussez sur le cadre du bas
(10041050) du panneau pour quʼil
sʼappui de toute sa longueur sur le
bain.
Appuyez sur le bain
Rest on bath
10041050
10041052
