Multi-Contact MA107 Manuel d'utilisation
Page 5
Advanced Contact Technology
www.multi-contact.com
5 / 8
11
13
12

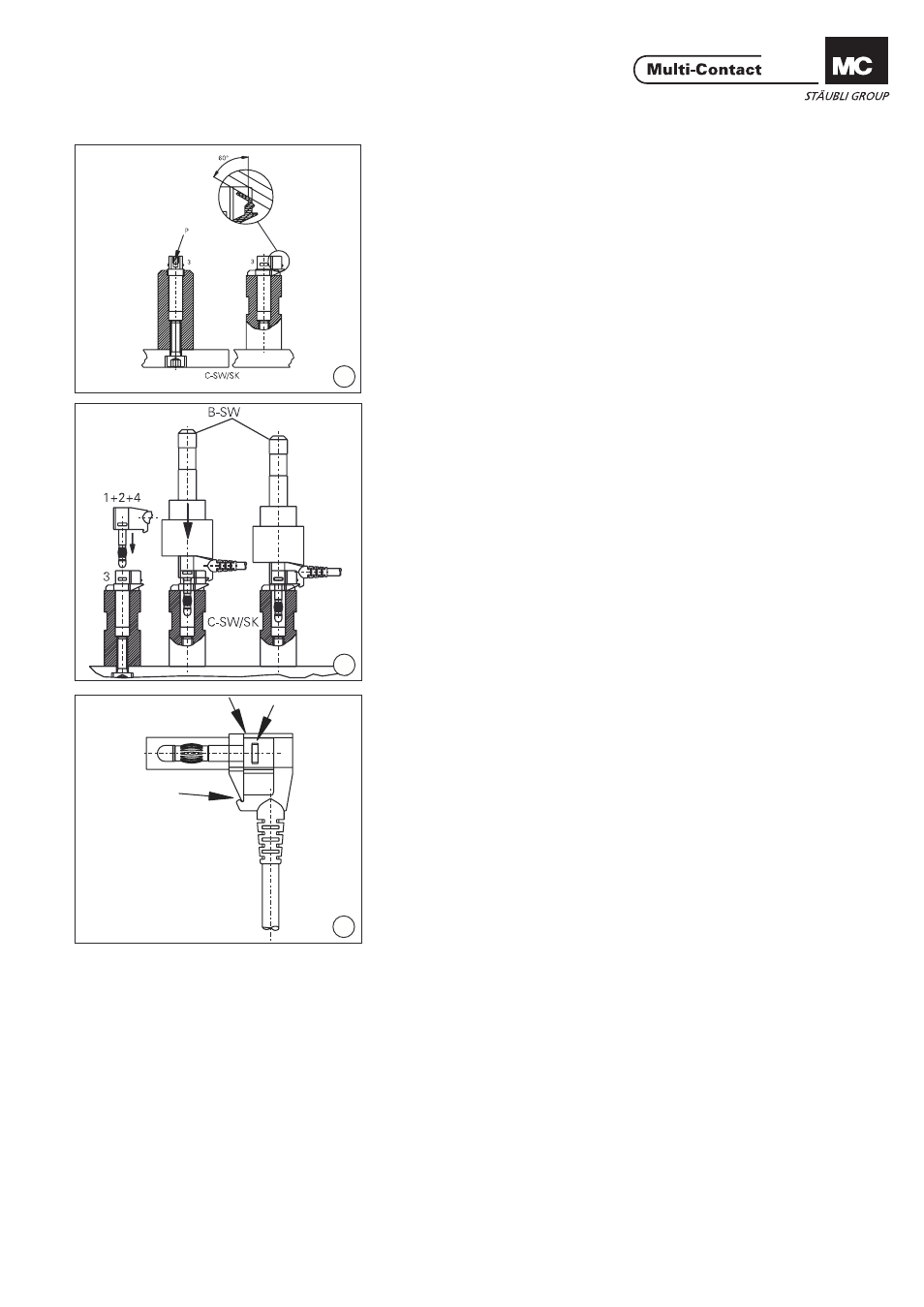

(ill. 11)
Mettre l‘isolant 3 dans l‘outil C-SW/
SK et plier la languette de rétention du
câble (P) vers l‘intérieur d‘environ 60°.
(ill. 11)
Place insulator 3 in the auxiliary tool
C-SW/SK and bend the cable strain
relief tongue (P) to approx. 60°.
(ill. 12)
Introduire à la main la fi che 1 (avec
l‘isolant 4 et le câble 2) dans l‘isolant 3
et presser jusqu‘au point d‘arrêt avec
l‘outil B-SW à l‘aide d‘une perceuse
d’établi ou d‘une petite presse.
(ill. 12)
By hand, insert plug 1 (complete with
insulator 4 and cable 2) into insula-
tor 3 and with auxiliary tool B- SW
mounted in a lever press or bench
drilling machine, press and snap into
position.
(ill. 13)
Contrôler l’emboitement des isolants
(voir fl èches).
(ill. 13)
Check snap-in positions (see arrows).
