Multi-Contact MA275 Manuel d'utilisation
Page 8
Advanced Contact Technology
21
20
CLICK
22
Fabricant/Producer:
Multi-Contact AG
Stockbrunnenrain 8
CH – 4123 Allschwil
Tel.
+41/61/306 55 55
Fax
+41/61/306 55 56
www.multi-contact.com
© b
y Multi-Contact A
G, Switz
erland – MA275 – 05.2014, Inde
x c
, Global Communications – Modifications sous réserv
e / Subject to alterations
Connexion et déconnexion
(sans et avec clip de sécurité PV-
SSH4)
Plugging and unplugging
(without and with safety lock clip
PV-SSH4)

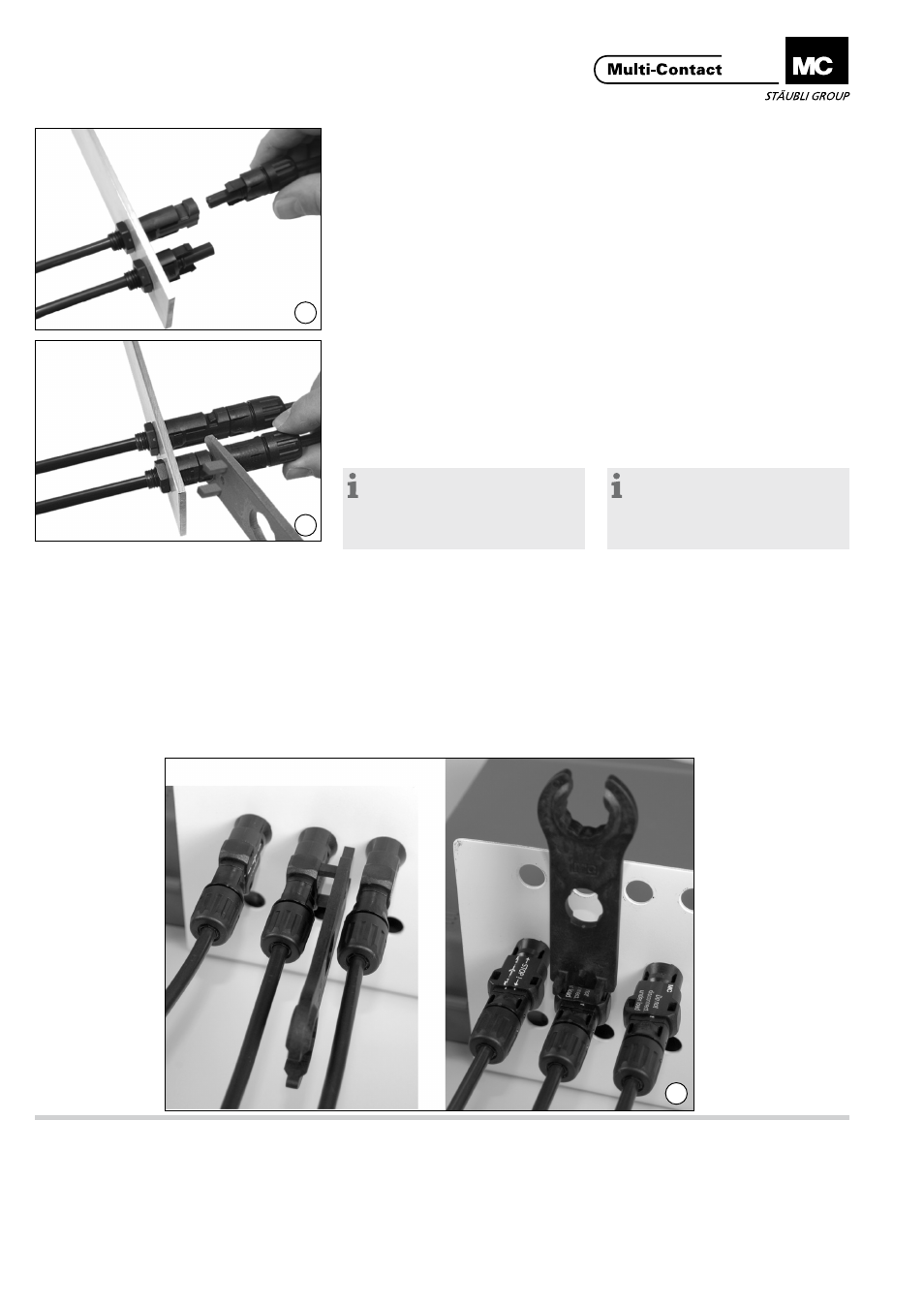

Connexion
(ill. 20)
Brancher les deux parties du connec-
teur ensemble jusqu‘à ce qu‘un
„Click“ soit entendu.
Vérifier l‘enclenchement en tirant
doucement sur le connecteur (force
de traction max: 20N).
Plugging
(ill. 20)
Plug the cable coupler into the recep-
tacle until a “Click” can be heard.
Check correct engagement by lightly
pulling on the coupler (maximum pull-
ing force: 20N).
Déconnexion sans clip PV-SSH4
(ill. 21)
Afin de débrancher le connecteur,
appuyer sur les loquets avec l‘outil
PV-MS ou PV-MS-PLS* et séparer le
connecteur en deux.
Unplugging without PV-SSH4
(ill. 21)
To disconnect the contacts, press the
latches together with the tool PV-MS
or PV-MS-PLS
* and pull the mated
connectors apart.
* Remarque:
Pour des instructions sur
l‘utilisation de l‘outil PV-MS-PLS,
voir la note d‘instruction MA270 sur
www.multi-contact.com
* Note:
For directions on the correct use
of the tool PV-MS-PLS, please see
operating instructions MA270 at
www.multi-contact.com
Déconnexion avec clip PV-SSH4
(ill. 22)
Le connecteur ne peut être débranché
qu‘avec l‘outil PV-MS ou PV-MS-PLS.
Appuyer sur les loquets et séparer le
connecteur en deux.
Unplugging with PV-SSH4
(ill. 22)
The cable coupler can be disconnec-
ted only with the tool PV-MS or
PV-MS-PLS. Press the latches togeth-
er with the tool and pull the mated
connectors apart.
