Multi-Contact MA275 - Manuel

Advanced Contact Technology
www.multi-contact.com 1 / 8
PV-ADSP4-S2/... PV-ADBP4-S2/...
PV-SVK4
PV-SSH4 PV-BVK4
MA000 (de_en)
Montageanleitung MA000 (de_en)
Assembly instructions MA275 (fr_en)
Notice de montage MA275 (fr_en)
Assembly instructions

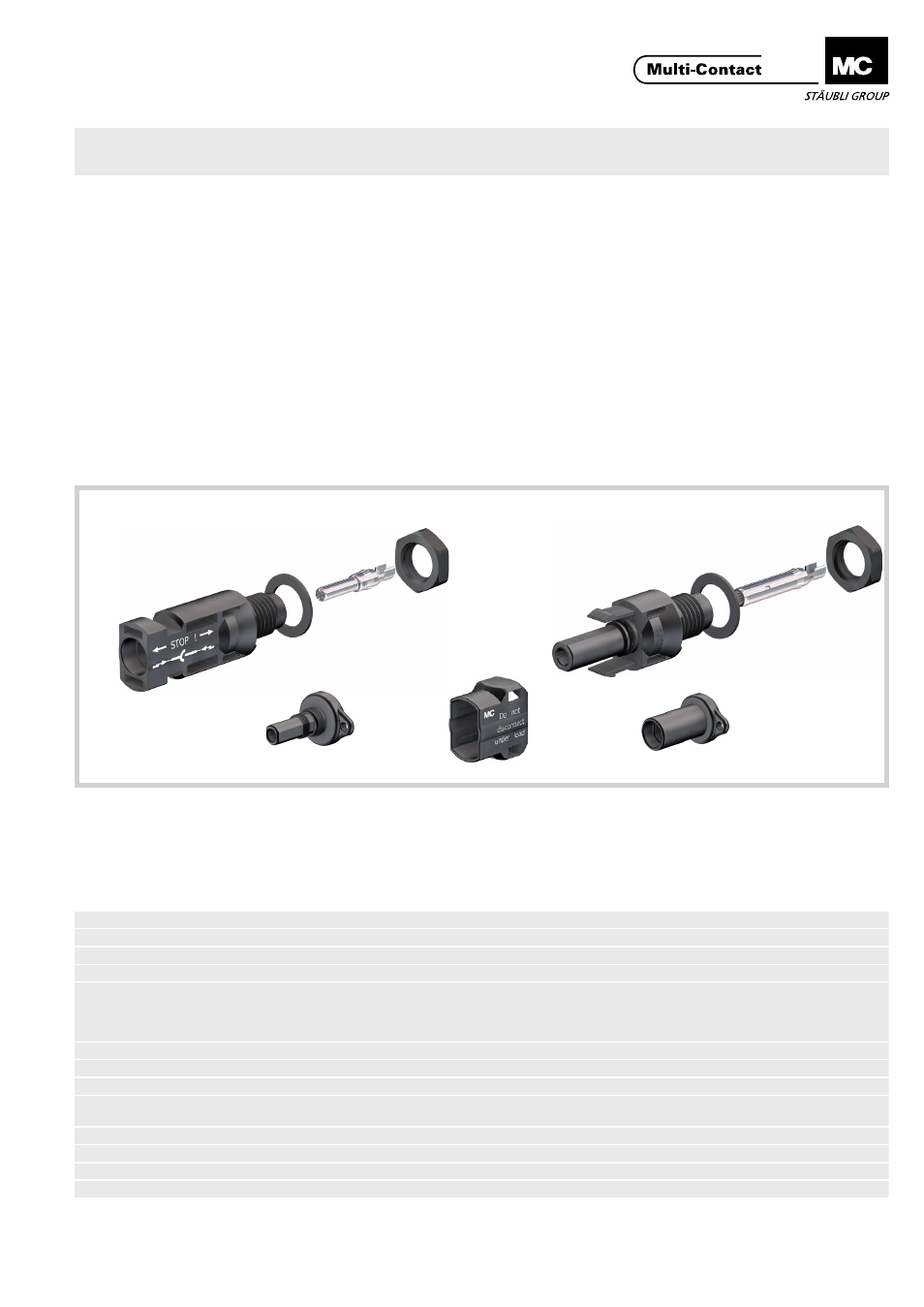

Embase MC4 femelle PV-ADBP4-S2/...
Embase MC4 mâle PV-ADSP4-S2/...
Embase MC4 femelle pré-câblée
MC-K.../PV-ADBP4-S2/...
Embase MC4 mâle pré-câblée
MC-K.../PV-ADSP4-S2/... PV Female panel receptacle PV-ADBP4-S2/...
PV Male panel receptacle PV-ADSP4-S2/...
PV Female panel receptacle with cable
MC-K.../PV-ADBP4-S2/...
PV Male panel receptacle with cable
MC-K.../PV-ADSP4-S2/...
Sommaire
Consignes de sécurité ................................................................2
Outillage nécessaire ..................................................................4
Dénudage ..................................................................................5
Sertissage ..................................................................................5
Montage du connecteur ............................................................6
Vérification du montage ............................................................7
Connexion et déconnexion ........................................................8 Content
Safety Instructions ......................................................................2
Tools required ............................................................................4
Stripping ....................................................................................5
Crimping ....................................................................................5
Installation of couplings ............................................................5
Assembly check ........................................................................7
Plugging and unplugging ..........................................................8
Prise à encastrer MC4 mâle
Male panel receptacle
Prise à encastrer MC4 femelle
Female panel receptacle
Données techniques Technical data
Système de connexion Connector system MC4
Matériau isolant Insulation material Polycarbonate / Polycarbonate
Classe d‘inflammabilité Flame class UL-94 V0
Tension assignée (IEC) Rated voltage (IEC) 1000V DC
Courant assigné IEC (85°) Rated current IEC (85°C)
17A (1,5mm 2 )
22,5A (2,5mm²; 14AWG)
39A (4mm², 12AWG)
45A (6mm 2 , 10AWG)
Tension d‘essai Test voltage 6kV (50Hz, 1min.)
Plage de température ambiante Ambient temperature range -40°C...+85°C (EN 50521)
Température limite supérieure (IEC) Upper limiting temperature (IEC) 105°C
Degré de protection, connecté
déconnecté
Degree of protection, mated
unmated
IP65; IP68 (1m/1h)
IP2X
Catégorie de surtension / Degré de pollution Overvoltage category / Pollution degree CATIII / 3
Matériau de contact Contact material Cuivre, étamé / Copper, tin plated
Résistance de contact des connecteurs Contact resistance of plug connectors 0,35mΩ
Classe de protection Safety class II
Tous les composants décrits ci-après répondent aux normes
EN 50521: Connecteurs pour systèmes photovoltaïques. Exigences
et tests de sécurité.
All components described herein fullfil the corresponding standards
EN 50521: Connectors for photovoltaic systems. Safety requirements
and tests.
En option
Optional:
