(Suite page suivante.) www.themdsports.com 1415404
6 (Continued on the next page.)

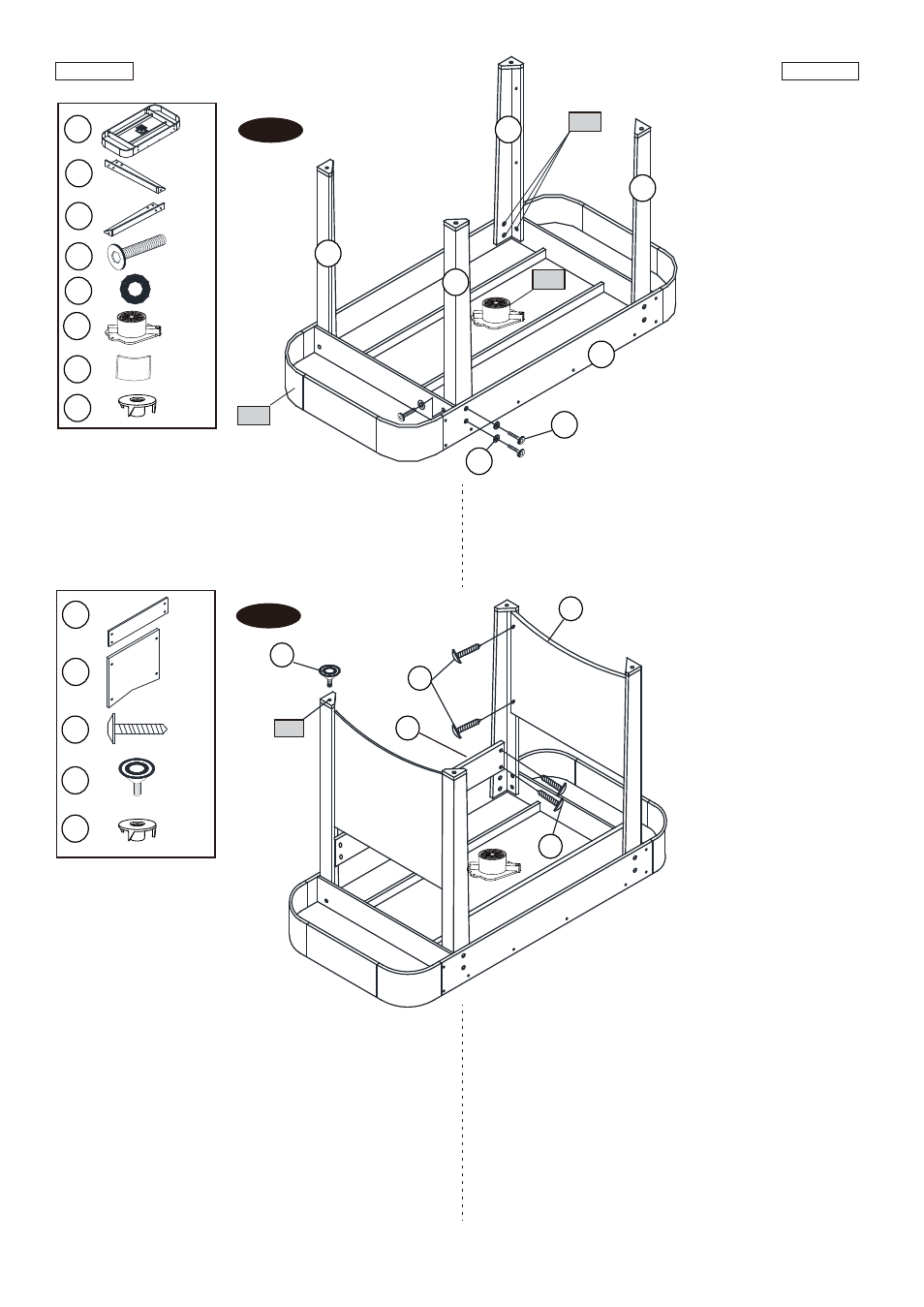

FIG.1
3. Place the Mainframe (#1) face down on a clean and flat
surface. Attach the Right Leg (#2) and Left Leg (#3) to
the Mainframe using three Bolts (#6) and three Washers
(#7) per Leg. See FIG. 1.
FIG.1
3. Placez le Unité centrale (#1) face dirigée vers le bas
sur une surface propre et plate. Fixez le Pied Droit (#2)
et le Pied Gauche (#3) au Unité centrale avec trois
Boulons (#6) et trois rondelles (#7) par Pied.
Voir la FIG. 1.
FIG.2
4. Attach the Leg End Panel (#5) between Left Leg and
Right Leg using four Screws (#8) per Leg End Panel.
5. Attach the Leg Side Panel (#4) between Left Leg and
Right Leg using four Screws (#8) per Leg Side Panel.
6. Screw the Leg Levelers (#9) into the bottom of each leg.
7. Lift the table assembly from the floor with two adults,
turn it over, and set table on its leg in the location where
you will play. Go back and make sure that all
connections are tight.
FIG.2
4. Fixer le panneau d’extrémité (#5) entre le pied gauche et
le pied droit avec quatre vis (#8) par panneau d’extrémité.
5. Fixer le panneau latéral (#4) entre le pied gauche et le
pied droit avec quatre vis (#8) par panneau latéral.
6. Vissez les Niveleurs de Pied (#9) au bas de chaque pied.
7. Soulevez la table du sol avec deux adultes, retournez-la et
placez-la sur ses pieds à l’endroit où vous désirez jouer.
Revérifiez que toutes les connexions sont bien serrées.
1 X 1
X 2
3
6
X 2
X 12
7 X 12
P1 X 1
FIG. 1
2
X 4 P2
X 12 P3
6
7
2
2
3
3
1
P1
P3
P2
FIG. 2
4 X 2
5 X 2
8 X 16
9 X 4
P3 X 4
5
8
4
8
9
P3
