NOTICE D'INSTALLATION ET D'EMPLOI
Chapitre 3
MODIGLIANI
page
7
Chapitre 3
Service technique – droits réservés à mcz spa
Reproduction interdite
3.2. PHASE 1 – POSITIONNEMENT DU FOYER FERMÉ FORMA PURO 95/FORMA
PURO 115
122
10
4

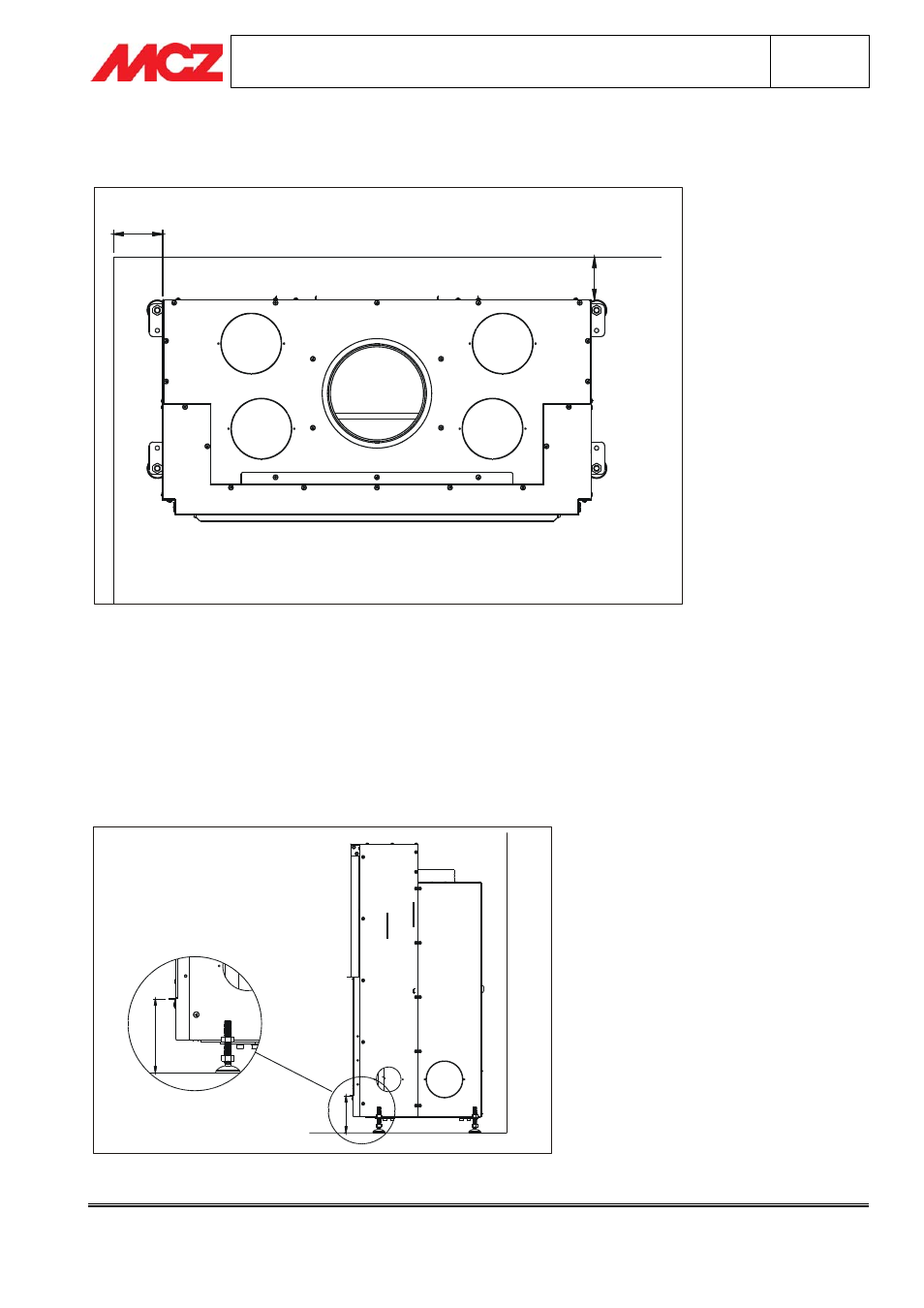

Positionner le monobloc Forma Puro95 (Forma Puro115) à environ 40 mm de la paroi arrière et à la distance
souhaitée par rapport à la paroi gauche (en cas d'Habillage Modigliani angle gauche : paroi droite en cas
d'Habillage Modigliani angle droit). Soulever le foyer fermé en agissant sur les n°4 pieds à disposition : la
distance de sous le profil cache-bord au sol doit être de 150 mm (=hauteur de la Dalle Foyère en marbre).
Avant de procéder au raccordement du conduit de fumée et à l'installation du foyer fermé, contrôler que la
position de Forma Puro 95 (Forma Puro 115) soit correcte par rapport aux composants
Dalle Foyère (1) et
Jambage du Foyer fermé (2) de l'Habillage Modigliani. Une fois le contrôle effectué, installer le monobloc Forma
Puro 95 (Forma Puro 115) en suivant les instructions reportées dans la respective
Notice d'installation et d'emploi
et effectuer un bref essai pour s'assurer du bon fonctionnement. Après un essai positif, il est possible de
continuer avec le montage de l'habillage Modigliani.
150
15
0
PAVIMENTO
