NOTICE D'INSTALLATION ET D'EMPLOI
Chapitre 3
MODIGLIANI
page
17
Chapitre 3
Service technique – droits réservés à mcz spa
Reproduction interdite

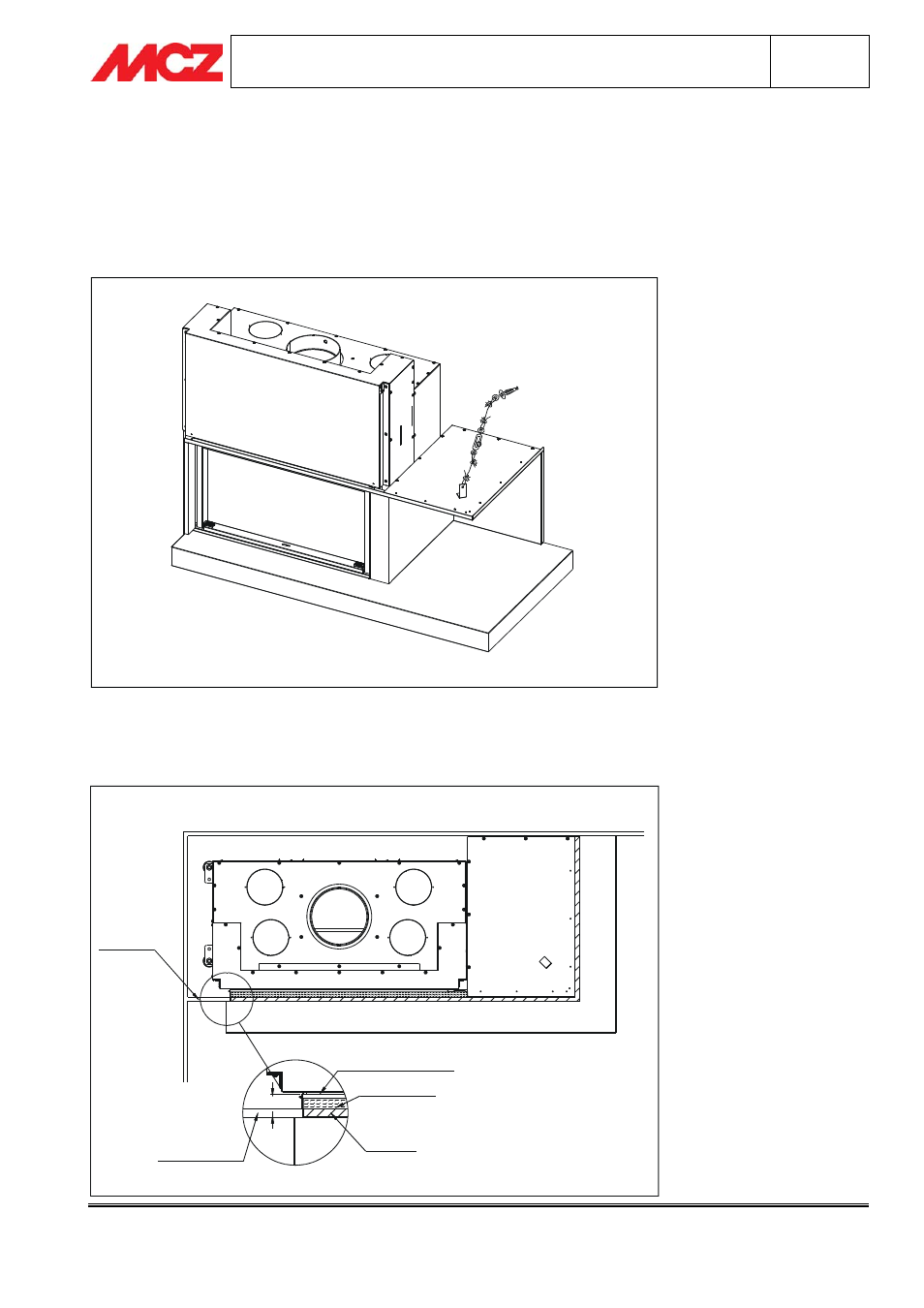

3.12. PHASE 11 - ACCROCHAGE DU CHAPEAU AU PLAFOND
Le montage de l'habillage Modigliani se conclut avec l'accrochage au plafond du Chapeau (élément 4) et donc de
toute la structure sur laquelle reposera la hotte réalisée lors du montage.
Accrocher le Chapeau avec le tirant en acier fourni ; fixer ce dernier au plafond le plus verticalement possible (en
faisant attention à sa tenue étant donné le poids de la hotte) et régler le niveau en agissant sur le tendeur prévu
à cet effet.
La phase 11 conclut le montage de l'habillage+monobloc. Il est maintenant possible de procéder à la réalisation
sur place de la hotte et de l'éventuelle paroi latérale.
La hotte doit être réalisée avec des matériaux ignifuges (ex. placoplâtre ignifuge) et doit suivre le bord interne du
Profil Frontal et du Profil Latéral.
PARETE
PARETE DA
REALIZZARE
IN OPERA
FORMA PURO 95
ISOLANTE
CAPPA
PARETE DA
REALIZZARE
IN OPERA
47
