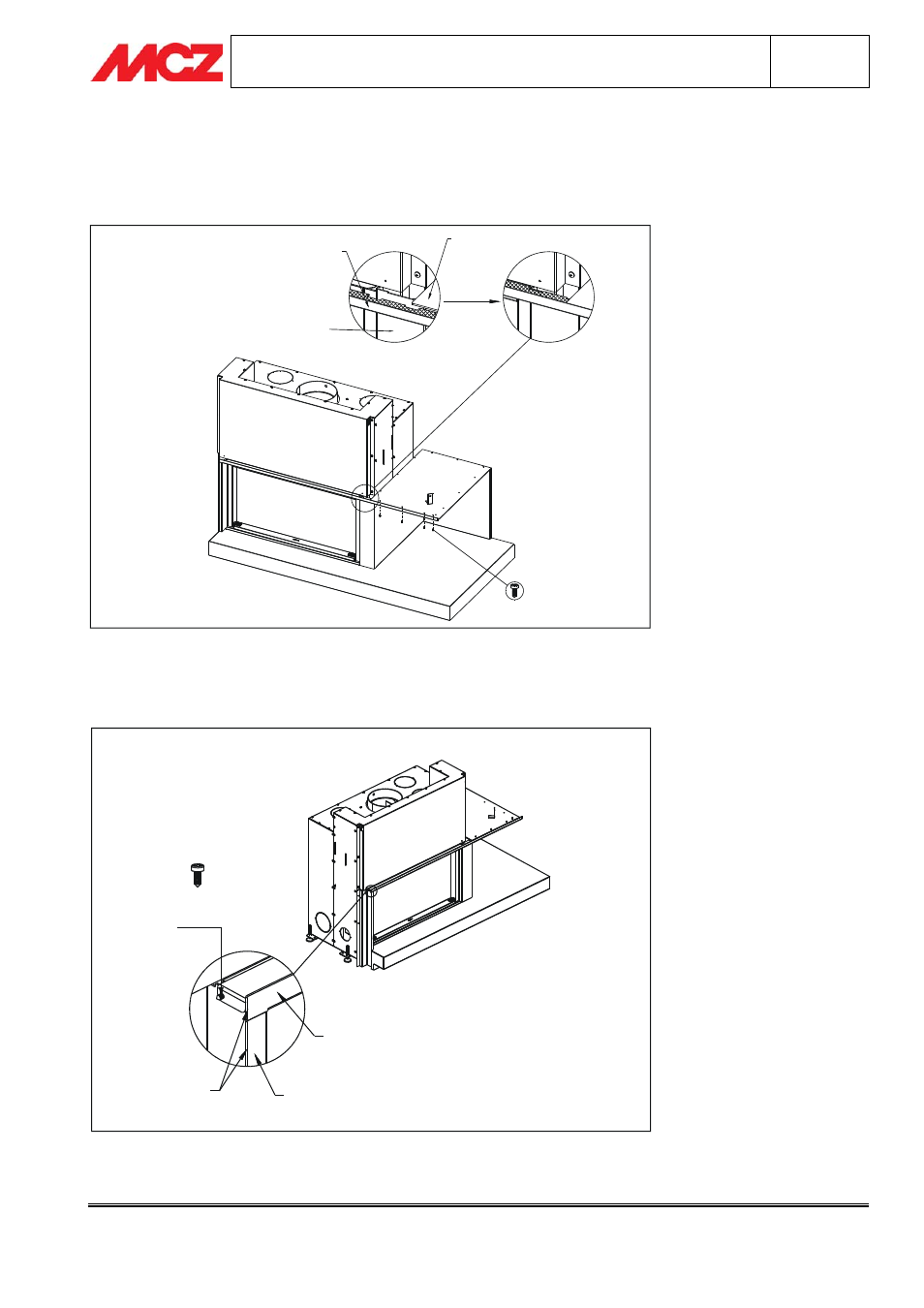

3.10. PHASE 9 - MONTAGE DU PROFIL FRONTAL (élément 6)
Le Profil Frontal est fixé au Chapeau et au Profil de la Paroi ; celui-ci, en outre, présente un spécial façonnage à
encastrement à hauteur du Jambage du Foyer fermé (élément 2) qui guide et facilite le montage.
CAPPELLO
PROFILO
FRONTALE
SPALLA
TERMOCAMINO
Il est conseillé d'assembler d'abord le profil Frontal au Chapeau en utilisant n°4 Vis PH-AB 3.5x9.5, puis de fixer
le profil Frontal au profil de la Paroi.
PROFILO
FRONTALE
PROFILO
PARETE
A FILO
VITE PH-HB
3.5X9.5
Une fois le montage terminé, le Profil Frontal doit être bien fixé à la structure.
