3-INSTALLATION
Service Technique - Droits réservés - Reproduction interdite
PRISE D'AIR EXTERNE
Il est obligatoire de prévoir une prise d'air externe adéquate qui permette l'apport de l'air comburant nécessaire au fonctionnement
correct du produit. L'afflux de l'air entre l'extérieur et le local d'installation peut se produire par voie directe, au moyen d'une ouverture
sur une paroi extérieure de la pièce (solution préférable voir Figure 9 a) ; ou par voie indirecte, au moyen du prélèvement de l'air en
provenance des pièces contigües et communicantes de façon permanente avec la pièce d'installation (voir Figure 9 b). Les chambres à
coucher, les salles de bains, les garages et en général les locaux à risque d'incendie ne doivent pas faire partie des pièces contigües. Lors de
l'installation, il faut vérifier les distances minimales nécessaires pour réussir à prélever l'air de l'extérieur. Prendre en compte la présence
des portes et des fenêtres qui pourraient interférer avec l'afflux correct de l'air au poêle (voir schéma ci-dessous).
La prise d'air doit avoir une surface nette totale minimale de 80 cm2 : la surface susdite doit être augmentée en conséquence si, à
l'intérieur du local, il y a d'autres générateurs activés (par exemple : ventilateur électrique pour l'extraction de l'air, hotte aspirante,
d'autres poêles, etc.) qui pourraient causer la mise en dépression de la pièce. Il est nécessaire de faire vérifier qu'avec tous les appareils
allumés, la chute de pression entre la pièce et l'extérieur ne dépasse pas la valeur de 4 Pa. Si besoin est, augmenter la section d'entrée de la
prise d'air qui doit être réalisée à une hauteur proche du sol. De plus, elle doit toujours être protégée par une grille de protection extérieure
anti-volatiles, de façon à ce qu'elle ne puisse être obstruée par aucun objet.
Il est possible de raccorder l'air nécessaire à la
combustion directement à la prise d'air extérieure
avec un tube d'au moins Ø50 mm ayant une
longueur maximale linéaire de 3 mètres ; chaque
courbe du tube équivaut à un mètre linéaire. Pour
la fixation du tube, voir l'arrière du poêle.
Pour les poêles installés dans les studios,
chambres à coucher et salles de bains (s'ils sont
autorisés), le raccordement de l'air comburant
à l'extérieur est obligatoire. Notamment pour
les poêles étanches, il est nécessaire que ce
raccordement soit réalisé de façon à ce qu'il
soit étanche pour ne pas compromettre la
caractéristique d'étanchéité globale du système.

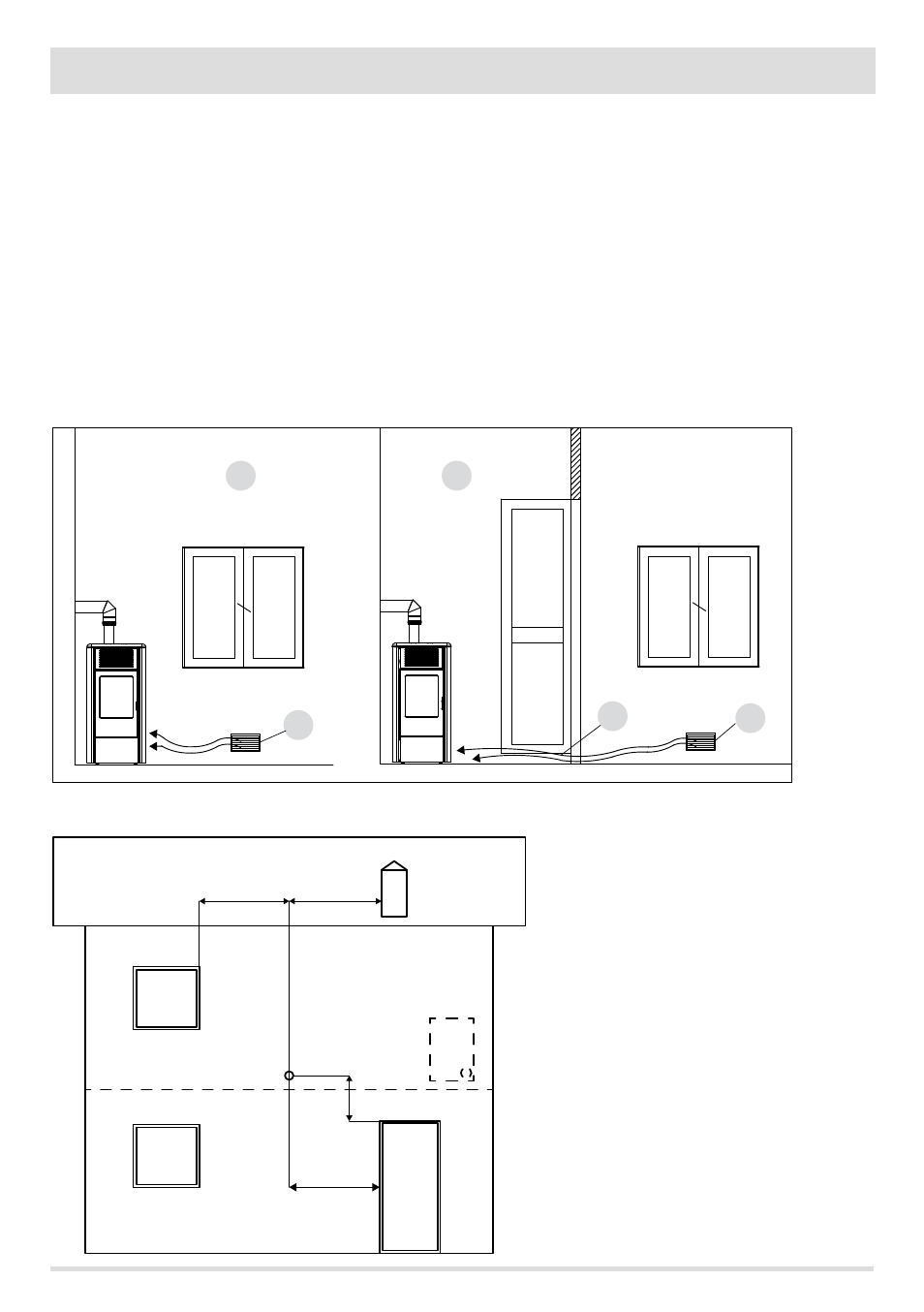

FIGURE 9 A - DIRECTEMENT DE L'EXTÉRIEUR
FIGURE 10
FIGURE 9 B - PAR VOIE INDIRECTE DU LOCAL ADJACENT
A=PRISE D'AIR
B=LOCAL À VENTILER
C=AUGMENTATION DE LA FENTE SOUS LA PORTE
